Wilo-Medana CH1-LC

Popis konstrukční řady

Vaše výhody

  • Vysoká efektivita díky vysokému hydraulickému výkonu
  • Vysoká spolehlivost s ohledem na robustnost a nízký hluk díky štěrbinovému kroužku a lucerně s katodickým elektrickým ponorným nástřikem odolným proti korozi
  • Lze použít při okolní teplotě do 50 °C a díky tomu i rozšířené oblasti použití se solárním panelem speciálně za účelem integrace do systému

Efektivní integrace do systému.

Wilo-Medana CH1-LC poskytuje díky své robustní skříni čerpadla vysokou spolehlivost a díky svým konstrukčním součástem odolným proti korozi také při okolních teplotách až 50 °C širokou oblast použití k integraci do větších zařízení. Vícestupňové čerpadlo s normálním sáním přitom dosahuje maximálního hydraulického výkonu.

Konstrukce

Vodorovné, vícestupňové čerpadlo, s normálním sáním.

Použití

  • Zásobování vodou a zvyšování tlaku
  • Zavlažování
  • Průmyslové procesy

Vybavení/funkce

  • Čerpadlo v blokovém provedení
  • Přípojka na závit
  • Jednofázový nebo trojfázový motor
  • Motor na střídavý proud s integrovanou termickou ochranou motoru

Obsah dodávky

  • Čerpadlo
  • Návod k montáži a obsluze

Typový klíč

Příklad:

Wilo-MEDANA CH1-LC404-5/E/A/10T

MEDANA

Označení zařízení Povrchové čerpadlo

CH

Průmyslově vodorovně

1

Varianta produktové řady (1 = základní, 3 = střední, 5 = prémiová)

LC

Dlouhá hřídel – kryt čerpadla z šedé litiny

2

Jmenovitý čerpací výkon [m3/h] samostatného čerpadla

02

Počet stupňů samostatných čerpadel

5

Materiál skříně GJL250

E

E = těsnění EPDM

A

A = frekvence 50 Hz / jednofázový / 230 V



B = frekvence 60 Hz / jednofázový / 220 V



C = frekvence 60 Hz / jednofázový / 230 V



D = frekvence 50 Hz / třífázový / 400 V



E = frekvence 50 Hz / třífázový / 230–400 V



F = frekvence 60 Hz / třífázový / 220–380 V



G = frekvence 60 Hz / třífázový / 265–460 V



I = frekvence 60 Hz / třífázový / 460 V

10

Jmenovitý tlak (bar)

T

T = přípojky na závit



P = přípojky Victaulic

Technické údaje

  • Síťová přípojka 1~230 V (± 10 %), 50 Hz
  • Síťová přípojka: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Teplota média od -20 do +90 °C
  • Max. provozní tlak 10°barů
  • Max. tlak na nátoku 6°bar
  • Třída krytí IP55
  • Jmenovitá světlost přípojek trubky: od Rp 1" do Rp 1 1/4", podle provedení

Materiály

  • Oběžná kola, stupňové komory a skříň čerpadla nerezová ocel 1.4301/1.4404
  • Hřídel 1.4301 resp. 1.4404 nerezová ocel
  • Utěsnění EPDM
  • Mechanická ucpávka: Provedení EPDM: B-uhlík/karbid křemíku;
  • Ložisko z karbidu wolframu/oxidu hlinitého
  • Podstavce čerpadla a kryt čerpadla EN-GJL-250

Stahování

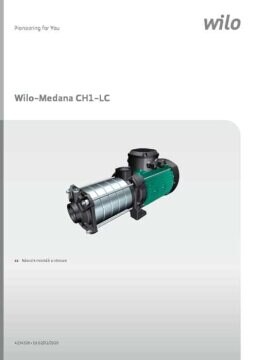

Wilo-Medana CH1-LC

Číslo výrobku 4234328
Vydání 02/2020
Číslo verze 02
Formát stran 209.9 x 297.0 mm
Počet stránek 24

PDF (3 MB)
