Wilo-Medana CH1-L

Popis konstrukční řady

Vaše výhody

  • Vysoká efektivita díky vysokému hydraulickému výkonu
  • Snadné a rychlé uvedení do provozu / snadná a rychlá údržba díky velkým otvorům k plnění a vypouštění čerpadel
  • Vysoká spolehlivost s ohledem na robustnost a nízký hluk díky štěrbinovému kroužku a lucerně s katodickým elektrickým ponorným nástřikem odolným proti korozi
  • Lze použít při okolní teplotě až 50 °C a díky tomu i rozšířené oblasti použití speciálně za účelem integrace do systému
  • Vhodné pro použití s pitnou vodou

Efektivní integrace do systému.

Díky certifikátu k použití pro pitnou vodu je Wilo-Medana CH1-L vhodná také k použití pro pitnou vodu. Vícestupňové čerpadlo s normálním sáním dosahuje maximálního hydraulického výkonu. Jeho kompaktní a robustní konstrukce s konstrukčními součástmi odolnými proti korozi a s možností použití při okolní teplotě až 50 °C zajišťují rozsáhlou oblast použití pro integraci čerpadel do větších zařízení.

Konstrukce

Vodorovné, vícestupňové čerpadlo, s normálním sáním

Použití

• zásobování vodou a zvyšování tlaku

• zavlažování

• průmyslový proces

Vybavení/funkce

  • Čerpadlo z nerezové oceli v blokovém provedení
  • Přípojka na závit
  • Jednofázový nebo trojfázový motor
  • Motor na střídavý proud s integrovanou termickou ochranou motoru (s automatickým novým spuštěním)

Obsah dodávky

  • Čerpadlo
  • Návod k montáži a obsluze

Typový klíč

Příklad:

Wilo-MEDANA CH1-L.202-1/E/A/10T

MEDANA

Označení zařízení Povrchové čerpadlo

CH

Průmyslově vodorovně

1

Varianta produktové řady (1 = základní, 3 = střední, 5 = prémiová)

L

Dlouhá hřídel

2

Jmenovitý čerpací výkon [m3/h] samostatného čerpadla

02

Počet stupňů samostatných čerpadel

1

1 = AISI 304



2 = AISI 316L

E

E = těsnění EPDM

A

A = frekvence 50 Hz / jednofázový / 230 V



B = frekvence 60 Hz / jednofázový / 220 V



C = frekvence 60 Hz / jednofázový / 230 V



D = frekvence 50 Hz / třífázový / 400 V



E = frekvence 50 Hz / třífázový / 230–400 V



F = frekvence 60 Hz / třífázový / 220–380 V



G = frekvence 60 Hz / třífázový / 265–460 V



I = frekvence 60 Hz / třífázový / 460 V

10

Jmenovitý tlak (bar)

T

T = přípojky na závit



P = přípojky Victaulic

Technické údaje

  • Síťová přípojka: 1~230 V (± 10 %), 50 Hz
  • Síťová přípojka: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Teplota média: -20 až +120 °C (EPDM), -20 až +90 °C (FKM)
  • Max. provozní tlak: 10 bar
  • Max. tlak na nátoku: 6 barů
  • Třída krytí: IP55
  • Jmenovitá světlost přípojek trubky: od G1" do G2", podle provedení

Materiály

  • Oběžná kola, stupňové komory a skříň čerpadla nerezová ocel 1.4301/1.4404
  • Hřídel 1.4301 resp. 1.4404 nerezová ocel
  • Těsnění EPDM/FKM (Viton)
  • Mechanická ucpávka: Provedení EPDM: B-uhlík/karbid křemíku, provedení FKM: B-uhlík/karbid křemíku
  • Ložisko z karbidu wolframu/oxidu hlinitého
  • Podstavce čerpadla hliník

Stahování

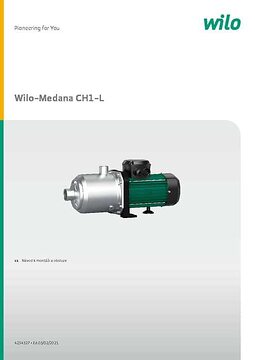

Wilo-Medana CH1-L

Číslo výrobku 4234327
Vydání 02/2020
Číslo verze 02
Formát stran 209.9 x 297.0 mm
Počet stránek 24

PDF (4 MB)
