Wilo-Padus PRO

Popis konstrukční řady

Vaše výhody

  • Vysoká spolehlivost v abrazivních médiích díky hydraulice a oběžnému kolu z duplexní chromové oceli s gumovým potahem
  • Jednoduchá instalace díky nízké hmotnosti a flexibilní přípojce výtlaku (svisle/vodorovně)
  • Aktivní chlazení pro spolehlivý nepřetržitý provoz
  • Nepřetržitý provoz v srkavém režimu díky pasivnímu chlazení
  • Snadná údržba díky rychlému přístupu k dílům podléhajícím opotřebení
  • Sériově s technologií motorů IE3 s vysokou energetickou účinností
  • Vysoká provozní spolehlivost díky integrované ochranné funkci

Mobilní ponorné čerpadlo pro spolehlivé a trvalé odvodnění stavebních výkopů.

Wilo-Padus PRO je ideální ponorné motorové čerpadlo na splaškovou vodu k odvodnění stavebních výkopů. Díky robustní konstrukci, kombinacím materiálů odolným proti otěru a pasivnímu chlazení v srkavém režimu je ponorné motorové čerpadlo na splaškovou vodu vybavené motorem IE3 a integrovanou ochrannou funkcí vhodné zejména pro nepřetržitý provoz v abrazivních médiích. Díky své nízké hmotnosti a flexibilní přípojce výtlaku je flexibilně použitelné. Rychlý přístup k nejdůležitějším konstrukčním součástem navíc usnadňuje jeho uvedení do provozu a údržbu. Wilo-Padus PRO má navíc všechny předpoklady pro digitalizaci, aby bylo do budoucna možné optimálně plánovat údržbové zákroky.

Konstrukce

Ponorné čerpadlo na splaškovou vodu

Použití

Čerpání

  • Splašková voda
  • Užitková voda

Vybavení/funkce

  • Motor IE3
  • Provedení A s plovákovým spínačem a zástrčkou ochrany motoru
  • Chlazení obtékáním pláště

Obsah dodávky

  • Čerpadlo s volným koncem kabelu
  • Čerpadlo s plovákovým spínačem a zástrčkou ochrany motoru (provedení A)
  • Výtlačné hrdlo s pevnou spojkou Storz
  • Návod k montáži a obsluze

Typový klíč

Příklad:

Wilo-Padus PRO M08L/T039-540/A

Padus

Ponorné motorové čerpadlo na splaškovou vodu s oběhovou hydraulikou

PRO

Konstrukční řada pro použití na staveništích

M

Otevřené vícekanálové oběžné kolo

08

Jmenovitá světlost přípojky výtlaku: G3

L

Nízkotlaké provedení

T

Provedení síťové přípojky:

M = 1~

T = 3~

039

Hodnota/10 = výkon motoru P2 v kW

5

Kmitočet (5 = 50 Hz, 6 = 60 Hz)

40

Klíč pro dimenzované napětí

A

Elektrické přídavné vybavení:

Bez dodatku = s volným koncem kabelu

P = se zástrčkou

A = s plovákovým spínačem a zástrčkou ochrany motoru

Technické údaje

  • Síťová přípojka: 3~400 V, 50 Hz
  • Třída krytí: IP68
  • Max. hloubka ponoru: 20 m
  • Teplota čerpaného média: 3 … 40 °C
  • Délka kabelu: 23 m
  • Výtlačné hrdlo: Spojka Storz velikosti B

Materiály

  • Skříň motoru: EN-AC-AlSi10Mg
  • Chladicí plášť: 1.4404
  • Skříň čerpadla: EN-AC-AlSi10Mg + NBR-70
  • Oběžné kolo: 1.4470
  • Sací koš: 1.4404
  • Hřídel: 1.4404
  • Utěsnění:
    • Na straně motoru: SiC/SiC
    • Na straně média: SiC/SiC
  • Statická těsnění: NBR

Popis/konstrukce

Ponorné motorové čerpadlo na splaškovou vodu jako zaplavitelný blokový agregát pro mobilní instalaci do suchého i mokrého prostředí.

Hydraulika

Odbočka na výtlaku je provedena jako svislý závitový spoj se spojkou Storz. V případě potřeby lze odbočku na výtlaku nastavit do vodorovné polohy. Jako oběžná kola se používají polootevřená vícekanálová oběžná kola. Přítok je vybaven sacím košem. Díky němu se z média odfiltrovávají hrubé částice před sacím hrdlem.

Motor

Jako motory se používají motory IE3 v provedení na střídavý a trojfázový proud. Motory jsou vybaveny termickou kontrolou motoru. Chlazení je řešeno jako chlazení obtékáním pláště. Nepřetržitý provoz je možný ve vynořeném a ponořeném stavu, jakož i v srkavém režimu.

Na ochranu motoru před vniknutím média je k dispozici utěsněná komora. Použité plnicí médium je potenciálně biologicky odbouratelné a nezávadné pro životní prostředí.

Přívodní kabel je odpojitelný, délka kabelu činí 23 m a kabel má volné konce. Provedení A je navíc vybaveno přídavným plovákovým spínačem.

Utěsnění

Utěsnění na straně média a na straně motoru je zajištěno dvěma mechanickými ucpávkami nezávislými na směru otáčení.

Celková charakteristika

Wilo-Padus PRO

Stahování

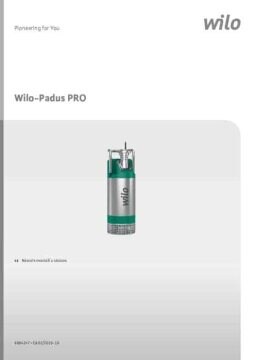

CE Booklet Wilo-Padus PRO
