Wilo-Rexa MINI3

Popis konstrukční řady

Vaše výhody

  • Dobrá účinnost a vysoká provozní spolehlivost díky optimální hydraulice
  • Snadná instalace také v úzkých drenážních výkopech díky kompaktní konstrukci s integrovaným kondenzátorem, nízké hmotnosti a závitové přírubě
  • Spolehlivé použití při odvodňování v různých aplikacích díky korozivzdornému oběžnému kolu a zalitým kabelovým průchodkám
  • Delší intervaly údržby díky těsnicí komoře s vysokým objemem a dvojímu utěsnění
  • Rychlá údržba díky přímému přístupu k těsnicí komoře a ke skříni čerpadla

Spolehlivé čerpadlo splaškové a odpadní vody k vypouštění domácí a podzemní vody.

Wilo-Rexa MINI3 je ideální standardní ponorné čerpadlo odpadních vod pro transport splaškové vody a odpadní vody bez obsahu fekálií podle DIN EN 12050-2 pro odvodňování domů a pozemků. Čerpadlo je možné flexibilně použít jak pro stacionární a přenosnou instalaci do mokrého prostředí. Optimalizovaná hydraulika poskytuje vysokou spolehlivost pro univerzální použití v nejrůznějších čerpaných médiích. Instalace je díky kompaktnímu designu možná i v úzkých drenážních výkopech. Delší intervaly údržby umožňuje těsnicí komora s olejovou náplní a dvojité utěsnění. Přímý přístup k nejdůležitějším konstrukčním součástem navíc velmi usnadňuje údržbu.

Konstrukce

Ponorné motorové čerpadlo odpadních vod pro přerušovaný provoz pro pevnou a mobilní instalaci do mokrého prostředí.

Použití

Čerpání

  • Odpadní voda bez fekálií
  • Splašková voda

Vybavení/funkce

  • Přívodní kabel s
    • Zástrčkou (provedení P)
    • Zástrčkou a plovákovým spínačem (provedení A)
    • volným koncem kabelu (3~)
  • Samovypínací termická kontrola motoru

Obsah dodávky

Čerpadlo s přívodním kabelem a

    • Zástrčkou (provedení P)
    • Zástrčkou a plovákovým spínačem (provedení A)
    • volným koncem kabelu (3~)

Návod k montáži a obsluze

Typový klíč

Příklad:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

Rexa

Ponorné motorové čerpadlo odpadních vod

MINI3

Konstrukční řada

V

Oběžné kolo s volným průtokem

04

Jmenovitá světlost přípojky výtlaku G 1½

11

Max. dopravní výška v m

M

Provedení síťové přípojky:

M = 1~

T = 3~

06

Hodnota/10 = výkon motoru P2 v kW

5

Kmitočet (5 = 50 Hz, 6 = 60 Hz)

23

Klíč pro dimenzované napětí

A

Elektrické přídavné vybavení:

  • Bez = s volným koncem kabelu
  • P = se zástrčkou
  • A = s plovákovým spínačem a zástrčkou

5M

Délka přívodního kabelu

Technické údaje

  • Síťová přípojka: 1~ 230 V, 50 Hz nebo 3~ 400 V, 50 Hz
  • Provozní režim ponořený: S1
  • Provozní režim vynořený: S3 15 %
  • Třída krytí: IP68
  • Izolační třída: F
  • Teplota média: 3– 40 °C
  • Průchod oběžným kolem: 40 mm

Materiály

  • Skříň čerpadla: šedá litina
  • Oběžné kolo: kompozitní materiál
  • Krycí deska na sacím hrdle: nerezová ocel
  • Skříň motoru: nerezová ocel
  • Hřídel: Nerezová ocel
  • Utěsnění, na straně motoru: NBR
  • Utěsnění, na straně média: SiC/SiC
  • Utěsnění, statické: NBR

Popis/konstrukce

Ponorné motorové čerpadlo odpadních vod jako zaplavitelný blokový agregát pro mobilní instalaci do mokrého prostředí v přerušovaném provozu.

Hydraulika

Čerpadlo s oběžným kolem s volným průtokem a průchodem oběžným kolem 40 mm. Přípojka výtlaku jako svislá přípojka na závit.

Motor

Povrchově chlazené motory ve střídavém (s integrovaným provozním kondenzátorem) a trojfázovém provedení pro přímý náběh. Odpadní teplo je přes skříň motoru předáváno přímo okolnímu médiu. Motory mohou být, jsou-li ponořené, používány v trvalém provozu (S1) a jsou-li vynořené, v přerušovaném provozu (S3).

Motor je vybaven samovypínací termickou kontrolou. Tzn., že se motor při přehřátí vypne a po ochlazení se opět automaticky zapne.

Přívodní kabel má délku 5 m nebo 10 m a je k dostání v následujících provedeních:

  • S volnými konci kabelu
  • Se zástrčkou
  • S plovákovým spínačem a zástrčkou

Utěsnění

Utěsnění se provádí na straně média mechanickou ucpávkou, na straně motoru hřídelovým těsnicím kroužkem. Mezi těsněními se nachází těsnicí komora s náplní bílého oleje.

Celková charakteristika

Wilo-Rexa MINI3

Stahování

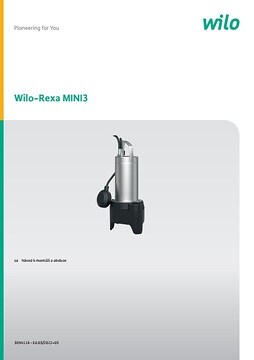

Wilo-Rexa MINI3
