Comfort-Vario COR-4 MVIE 7002/SCe (3~400 V, 50/60 Hz)

Datablad

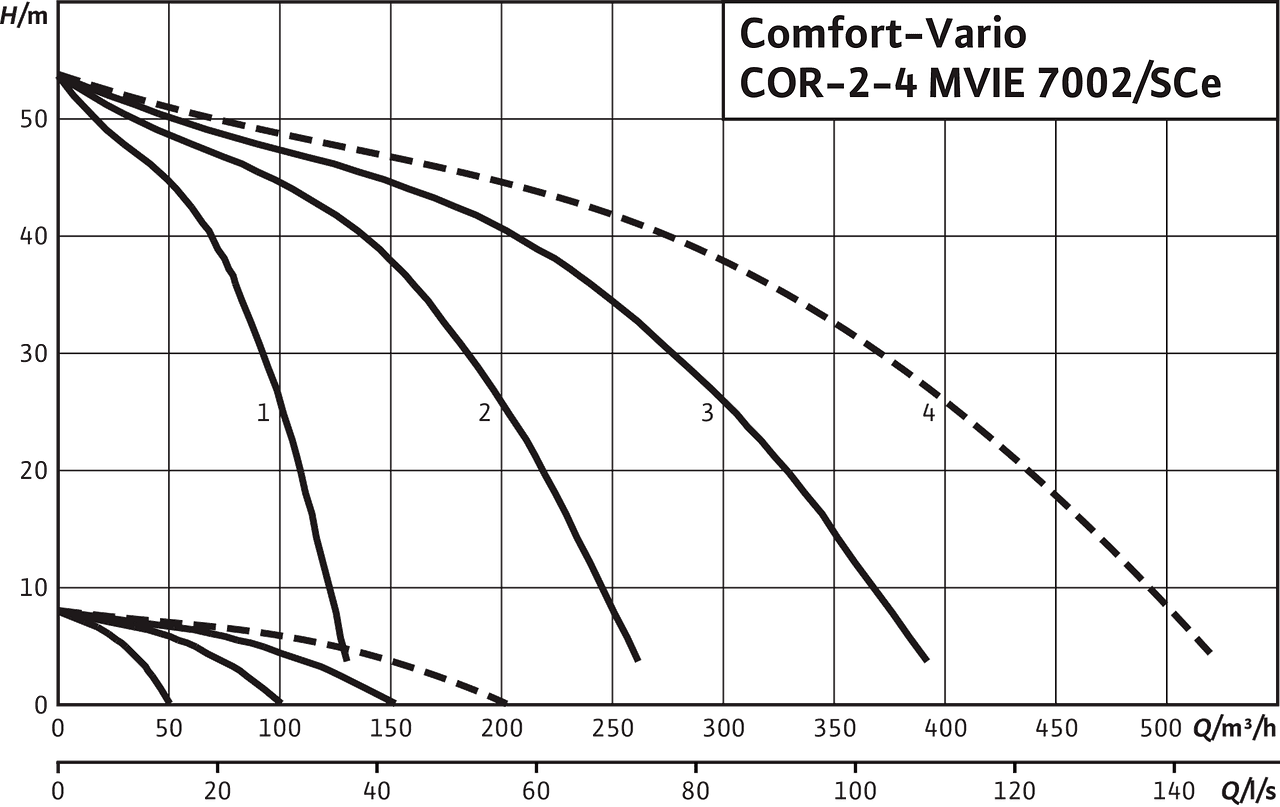

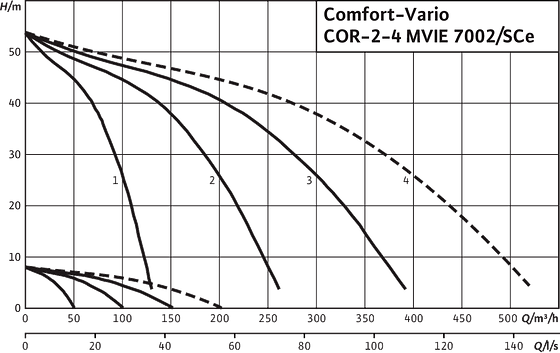

Hydrauliske data
  • Styring
    Med frekvensomformer
  • Maks. driftstryk p
    16 bar
  • Rørtilslutning på tryksiden DNd
    DN 200
  • På indsugningssiden rørtilslutning DNs
    DN 200
  • Trin
    2
  • Antal reservepumper
    1
  • Antal driftspumper
    3
  • Min. medietemperatur Tmin
    3 °C
  • Maks. medietemperatur Tmax
    60 °C
  • Omgivelsestemperatur min. Tmin
    5 °C
  • Maks. omgivelsestemperatur Tmax
    50 °C
Motordata
  • Spændingstolerance
    400/50:+/-10%_380/60:+/-10%_460/60:+/-10%
  • Isoleringsklasse
    F
  • Kapslingsklasse
    IP55
  • Nominel motorydelse P2
    11.00 kW
  • Mærkestrøm IN
    33.10 A
  • Motorvirkningsgrad ηm 100 % ηM 100%
    90.5
Materialer
  • Pumpehus
    EN-GJL-250
  • Pumpehjul
    1.4301
  • Aksel
    1.4057
  • Akseltætning
    U3BE3GG
  • Materiale pakning
    EPDM
Informationer om ordreplaceringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Comfort-Vario COR-4 MVIE 7002/SCe (3~400 V, 50/60 Hz)
  • EAN nummer
    4048482968599
  • Artikelnummer
    2552088
  • Vægt netto ca. m
    1412 kg
  • Vægt brutto ca. m
    1559.0 kg
  • Længdemål med emballage
    2900 mm
  • Højdemål med emballage
    1950 mm
  • Breddemål med emballage
    1720 mm
  • Emballageegenskab
    Transportemballage
  • Emballagetype
    Transportmeder
  • Min. bestillingsmængde
    1

Udbudstekst

Kompakt-trykforøgeranlæg iht. DIN 1988 og DIN EN 806, til direkte eller indirekte tilslutning. Består af selvoptimerende, parallelt tilsluttede, vertikale højtrykscentrifugalpumper i rustfrit stål i tørløberversion, hvor hver pumpe har en frekvensomformer. Tilslutningsklart med rørføring i rustfrit stål, monteret på bundramme, inklusive styreanordning med nødvendigt måle- og indstillingsudstyr.

Til fuldautomatisk vandforsyning og trykforøgelse i bolig-, erhvervs- og administrationsobjekter, hoteller, hospitaler, varehuse samt industrianlæg.

Til pumpning af drikkevand, brugsvand, kølevand, vand til brandslukning (undtagen til brandslukningsanlæg iht. DIN 14462 og med godkendelse fra de lokale brandslukningsmyndigheder) eller andet brugsvand, der hverken kemisk eller mekanisk angriber materialet og ikke indeholder slibende eller langfibrede elementer.

Særlige egenskaber/produktfordele

• Stor energi-systemeffektivitet takket være IE4-motor og optimeret hydraulik

• Overproportionalt stort reguleringsområde for frekvensomformeren fra 25 Hz til maksimalt 60 Hz giver et stort anvendelsesområde

• Stor driftssikkerhed takket være forskellige beskyttelsesfunktioner inklusive overbelastningsbeskyttelse, tørløbsbeskyttelse og automatisk frakobling.

• Indstilling og drift er ekstremt let med SCe-styreenheden takket være LC-display og grøn indstillingsknap.

• Klar til integrering i bygningsautomatisering med SCe-styreenheden via Modbus

Udstyr/funktion

2-4 pumper pr. anlæg i serien MVIE (70 eller 95) med hastighedsregulering via integreret frekvensomformer ved hver pumpe.

SCe-styreenhed sikrer den automatiske regulering og styring af trykforøgeranlægget.

Komplet monteret på en højdejusterbar, galvaniseret stål-bundramme.

Alle komponenter, som kommer i kontakt med pumpemediet, er korrosionsbestandige.

På tryksiden:

• Spærrearmatur på hver pumpe

• Kontraventil på hver pumpe

• Membrantrykbeholder 8 l, PN 16

• Trykføler 4…20 mA

• Manometer

På indsugningssiden:

• Spærrearmatur på hver pumpe

• Trykføler 4…20 mA

• Manometer

Smart-Controller (SCe) i stålpladehus, kapslingsklasse IP54 bestående af intern styrespændingsforsyning, mikroprocessor med Soft PLC, analoge og digitale ind- og udgange, til aktivering af elektroniske pumper med frekvensomformer.

For at lette vedligeholdelsen anbefales et arbejdsområde på 1 m rundt om anlægget.

Betjening/display

• LC-display (baggrundsbelyst) til visning af driftsdataene, reguleringsparametre, pumpernes driftstilstande, fejlmeldinger og historikhukommelse

• Menunavigation med symboler og menunumre

• Lysdioder til visning af anlægstilstanden (drift/fejl)

• Der er forindstillet parametre fra fabrikken for at lette ibrugtagningen

• Indstilling af driftsparametre og kvittering af fejlmeldinger via grøn-knap-teknologi

• Låsbar hovedafbryder

• Drift med/uden reservepumpe kan vælges via kundeservice

• Driftstimetæller for hver pumpe og for hele anlægget

• Koblingscyklustæller for hver pumpe og for hele anlægget

• Fejlhukommelse over de seneste 16 fejl

Regulering

• Fuldautomatisk regulering af 1 til 4 frekvensregulerede pumper gennem sammenligning af nominel og faktisk værdi

• Omstilling af nominel værdi: Den 2. nominelle værdi kan aktiveres med kontakt

• Ekstern fjernindstilling af nominel værdi via 4…20 mA-signal

• Automatisk, belastningsafhængig tilkobling af 1 til n spidsbelastningspumpe(r), afhængigt af reguleringsvariablen tryk konstant (p-c) eller tryk variabel (p-v)

• Der kan vælges 2 parameterposter, Easy-menu (nominel værdi og reguleringstype) eller Expert-menu (drifts- og reguleringsparametre)

• Pumpernes driftstype kan vælges frit (manuel, fra, automatisk)

• Automatisk, indstilleligt pumpeskift

• Standardindstilling: Impuls – ved hvert nyt krav skiftes hovedpumpen uden hensyntagen til driftstimerne

• Alternativ: Pumpeskift efter driftstimer, cykliskr pumpeskift af hovedpumpen efter indstillelige driftstimer

• Automatisk, indstillelig pumpetestkørsel (pumpe-kick)

• Aktiverbar/deaktiverbar

• Tiden mellem to pumpetestkørsler kan programmeres frit

• Spærretider kan programmeres frit

• Hastighed kan indstilles frit

Overvågning

• Visning af systemets faktiske værdi via analogt signal 0 – 10 volt for ekstern måle-/visningsmulighed, 10 volt svarer til følerens slutværdi

• 4 – 20 mA følersignal (kabelbrudsovervågning af følerstrækningen) for reguleringsenhedernes faktiske værdi

• Sikring af pumpenetforsyningsledningerne med ledningssikkerhedsafbrydere

• Automatisk skift til reservepumpen i tilfælde af en fejl på hovedpumpen

• Overvågning af systemets maks.- og min.-værdier med indstillelige forsinkelsestider og grænser

• Nul-flow-test til frakobling af anlægget, når der ikke aftappes vand (parameter kan indstilles)

• Rørfyldningsfunktion til opfyldning af tomme rør (første opfyldning af forbrugernettet)

• Tørløbssikring via kontakt f.eks. til flydekontakt eller trykkontakt

Grænseflader

• Potentialefrie kontakter til kombinationsdrift- og kombinationsfejlsignaler (SBM/SSM)

• Logisk vending for SBM og SSM er mulig

• Kontakter til ekstern til/fra, vandmangel og 2. nominelle værdi

• Ekstern til/fra via kontakt til deaktivering af anlæggets automatiske drift

Ekstratilbehør (installation på fabrikken eller eftermontering efter teknisk afklaring)

• Manuel-0-automatik-kontakt: Indstilling af driftstypen for hver pumpe og manuel drift ved reguleringsfejl "Manuel" (nød-/testdrift på nettet, motorværn forefindes), "O" (pumpe frakoblet – ingen tilkobling via styring mulig) og "Auto" (pumpe til automatisk drift via styring frigivet)

• Vurderingsrelæ til PTC-motorværn

• Enkeltdrifts- og fejlmelding samt vandmangelmelding

• Signalomformer fra 0/2 – 10 V til 0/4 – 20 mA

• Blødstart til spidsbelastningspumper

• Tilslutning til bygningsstyringstekniksystemer iht. VDI 3814

Anbefalet tilbehør (bestilles særskilt)

• Montagekit WMS som ekstraudstyr til tørløbssikring

• Fleksible tilslutningsledninger eller kompensatorer

• Fortank til systemdeling

• Membrantrykbeholder

• Gevindkapper ved systemer med gevindsamlerørføring

Bus-systemer (ekstraudstyr)

• BACnet, LON-Bus, Modbus RTU

Overholdte standarder

• Tekniske regler for drikkevandsinstallationer DIN 1988 (EN 806)

• Membrantrykbeholder/membran-ekspansionsbeholder DIN 4807

• Elektronisk udstyr til brug i stærkstrømsanlæg EN 50178

• Elektrisk udstyr på maskiner EN 60204-1

• Sikkerhed for elektriske apparater til husholdningsbrug o.l. EN 60335-1

• Lavspændingstavler EN 60439-1/61439-1

• EMC – Immunitetsstandard for industrimiljøer EN 61000-6-2

• EMC – Emissionsstandard for bolig-, erhvervs- og letindustrimiljøer (EN 61000-6-3)

Driftsdata
  • Pumpemedie
    Water
  • Antal pumper
    4
  • Maks. driftstryk PN
    16 bar
  • Indsugningstryk
    10 bar
Motordata
  • Nominel motorydelse P2
    11.00 kW
  • Mærkestrøm IN
    33.10 A
  • Nominel hastighed n
    2900 rpm
  • Isoleringsklasse
    F
  • Kapslingsklasse motor
    IP55
  • Kapslingsklasse styreenhed
    IP54
Materialer
  • Pumpehus
    EN-GJL-250
  • Pumpehjul
    1.4301
  • Aksel
    1.4057
  • Akseltætning
    U3BE3GG
  • Materiale pakning
    EPDM
  • Materiale rørføring
    1.4571
Installationsmål
  • På indsugningssiden rørtilslutning DNs
    DN 200
  • Rørtilslutning på tryksiden DNd
    DN 200
Informationer om ordreplaceringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Comfort-Vario COR-4 MVIE 7002/SCe (3~400 V, 50/60 Hz)
  • Vægt netto ca. m
    1412 kg
  • Artikelnummer
    2552088

Bestillingsinformation

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Comfort-Vario COR-4 MVIE 7002/SCe (3~400 V, 50/60 Hz)
  • EAN nummer
    4048482968599
  • Artikelnummer
    2552088
  • Vægt brutto ca. m
    1559.0 kg
  • Vægt netto ca. m
    1412 kg
  • Samlet længde L
    2700.0 mm
  • Højde uden emballage H
    1708 mm
  • Farve
    grøn/sort/sølv
  • Emballageegenskab
    Transportemballage
  • Emballagetype
    Transportmeder
  • Antal pr. lag
    1
  • Bredde uden emballage L
    1640.0 mm
  • Min. bestillingsmængde
    1
  • Antal pr. palle
    1
