CronoBloc-BL 125/200-90/2

Datablad

Hydrauliske data
  • Mindsteeffektivitetsindeks (MEI)
    0.4
  • Maks. driftstryk p
    16 bar
  • Maks. driftstryk PN
    16 bar
  • Min. medietemperatur Tmin
    -20 °C
  • Maks. medietemperatur Tmax
    140 °C
  • Maks. omgivelsestemperatur Tmax
    40 °C
  • Note on dimensioning
    16 bar til +120 °C, 13 bar til +140 °C
Motordata
  • Nettilslutning
    3~400 V, 50 Hz
  • Spændingstolerance
    ±10 %
  • Nominel motorydelse P2
    90,00 kW
  • Mærkestrøm IN
    152,00 A
  • Nominel hastighed n
    2900 o/min
  • Ydelse cos φ
    0.90
  • Motorvirkningsgrad ηm 50 % ηM 50%
    95 Procentsats
  • Motorvirkningsgrad ηm 75 % ηM 75%
    95,3 Procentsats
  • Motorvirkningsgrad ηm 100 % ηM 100%
    95 Procentsats
  • Motorvikling op til 3 kW
    -
  • Motorvikling fra 4 kW
    -
  • Isoleringsklasse
    F
  • Kapslingsklasse motor
    IP55
  • Motorværn
Materialer
  • Pumpehus
    5.1301/EN-GJL-250, KTL-belagt
  • Pumpehjul
    Cast iron
  • Aksel
    Rustfri stål
  • Akseltætning
    AQ1EGG
  • Lanterne
    5.1301/EN-GJL-250, KTL-belagt
Installationsmål
  • På indsugningssiden rørtilslutning
    DN 150
  • Rørtilslutning på tryksiden
    DN 125
Informationer om ordreplaceringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    CronoBloc-BL 125/200-90/2
  • EAN nummer
    4048482893365
  • Artikelnummer
    9139911
  • Vægt netto ca. m
    651 kg
  • Vægt brutto ca. m
    686,0 kg
  • Længdemål med emballage
    1200 mm
  • Højdemål med emballage
    880 mm
  • Breddemål med emballage
    800 mm
  • Emballageegenskab
    Transportemballage
  • Emballagetype
    Trækasse
  • Min. bestillingsmængde
    1

Udbudstekst

Et-trins tørløbercentrifugalpumpe i blokkonstruktion til fundamentopstilling.

Vibrations- og støjsvag blokkonstruktion med lanterne og fast forbundet standardmotor (normmotor).

Med tvangsneddykket, rotationsuafhængig bælg-akseltætning (fra 37 kW/4-polet valgfrit med en Cartridge-akseltætning i Back-Pull-Out-system til udskiftning af akseltætning uden afmontering af motoren) og kavitationsreducerende pumpehjul.

Flange med trykmålingstilslutninger R 1/8. Pumpehus og lanterne er kataforesebehandlet.

Seriemæssigt motorer i IE3-teknologi. Pumper med motorer ≥ 5,5 kW er som standard udstyret med koldlederføler som motorværn.

Driftsdata
  • Pumpemedie
    Water
  • Maks. driftstryk PN
    16 bar
  • Mindsteeffektivitetsindeks (MEI)
    0.4
Motordata
  • Nettilslutning
    3~400 V, 50 Hz
  • Spændingstolerance
    ±10 %
  • Mærkekapacitet P2
    90000,0 W
  • Nominel hastighed n
    2900 O/m
  • Mærkestrøm IN
    152,00 A
  • Ydelse cos φ
    0.90
  • Motorvirkningsgrad ηm 50 % ηM 50%
    95
  • Motorvirkningsgrad ηm 75 % ηM 75%
    95,3
  • Motorvirkningsgrad ηm 100 % ηM 100%
    95
  • Isoleringsklasse
    F
  • Kapslingsklasse
    IP55
Materialer
  • Pumpehus
    5.1301/EN-GJL-250, KTL-belagt
  • Pumpehjul
    Cast iron
  • Aksel
    Rustfri stål
  • Akseltætning
    AQ1EGG
  • Lanterne
    5.1301/EN-GJL-250, KTL-belagt
Installationsmål
  • På indsugningssiden rørtilslutning
    DN 150
  • Rørtilslutning på tryksiden
    DN 125
Informationer om ordreplaceringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    CronoBloc-BL 125/200-90/2
  • Vægt netto ca. m
    651 kg
  • Artikelnummer
    9139911

Dimensioner og dimensionstegninger

CronoBloc-BL 125/200-90/2

CronoBloc-BL 125/200-90/2
CronoBloc-BL 125/200-90/2

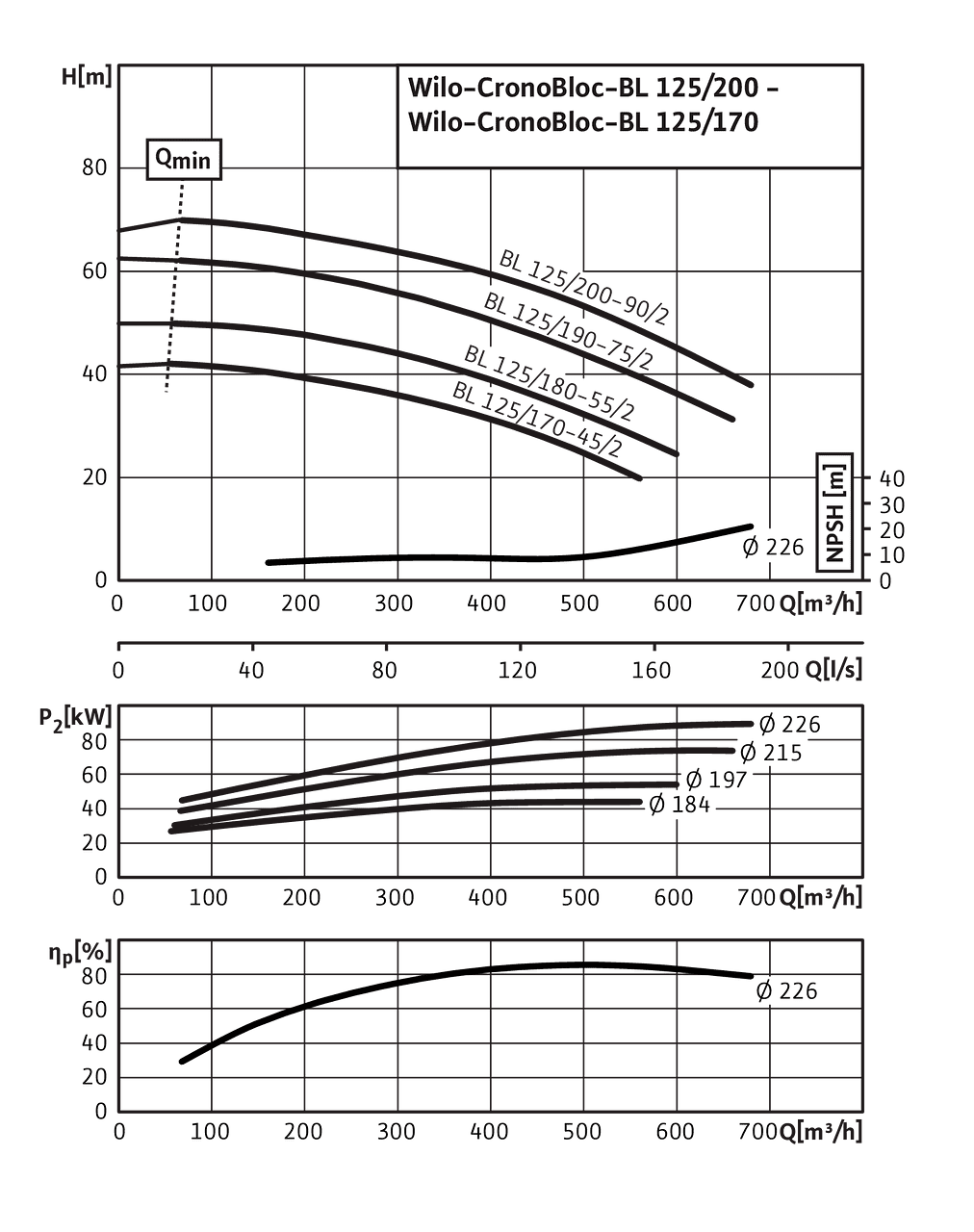

Pumpekurver

Wilo-CronoBloc-BL 125/170-200/2

Wilo-CronoBloc-BL 125/170-200/2
Wilo-CronoBloc-BL 125/170-200/2

Klemmediagram

IPL

IPL

∆: Tilslutningsskema til trekantkobling

Y: Tilslutningsskema til stjernekobling

Motorværnskontakt på opstillingsstedet nødvendig. Kontrollér omdrejningsretningen! Ombyt to faser for at ændre omdrejningsretningen.

P2 ≤ 3 kW3~400 V Y
 3~230 V ∆
P2 ≥ 4 kW3~690 V Y
 3~400 V ∆

Når lusene er fjernet, er Y-∆-start mulig.

IPL

Bestillingsinformation

Informationer om ordreplaceringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    CronoBloc-BL 125/200-90/2
  • EAN nummer
    4048482893365
  • Artikelnummer
    9139911
  • Vægt brutto ca. m
    686,0 kg
  • Vægt netto ca. m
    651 kg
  • Samlet længde L
    1179,0 mm
  • Højde uden emballage H
    641 mm
  • Farve
    Grøn
  • Emballageegenskab
    Transportemballage
  • Emballagetype
    Trækasse
  • Antal pr. lag
    1
  • Bredde uden emballage L
    550,0 mm
  • Min. bestillingsmængde
    1
  • Antal pr. palle
    1
  • Til rådighed på markedet
    2018-09-01
  • Date of introduction
    2018-09-01
