CronoBloc-BL 40/230-18,5/2
Datablad
Hydrauliske data
-
Mindsteeffektivitetsindeks (MEI)0.4
-
Maks. driftstryk p16 bar
-
Maks. driftstryk PN16 bar
-
Min. medietemperatur Tmin-20 °C
-
Maks. medietemperatur Tmax140 °C
-
Maks. omgivelsestemperatur Tmax40 °C
-
Note on dimensioning16 bar til +120 °C, 13 bar til +140 °C
Motordata
-
Nettilslutning3~400 V, 50 Hz
-
Spændingstolerance±10 %
-
Nominel motorydelse P218,50 kW
-
Mærkestrøm IN31,80 A
-
Nominel hastighed n2900 o/min
-
Ydelse cos φ0.91
-
Motorvirkningsgrad ηm 50 % ηM 50%90,9 Procentsats
-
Motorvirkningsgrad ηm 75 % ηM 75%92 Procentsats
-
Motorvirkningsgrad ηm 100 % ηM 100%92,1 Procentsats
-
Motorvikling op til 3 kW-
-
Motorvikling fra 4 kW-
-
IsoleringsklasseF
-
Kapslingsklasse motorIP55
-
Motorværn
Materialer
-
Pumpehus5.1301/EN-GJL-250, KTL-belagt
-
PumpehjulCast iron
-
AkselRustfri stål
-
AkseltætningAQ1EGG
-
LanterneCast iron
Installationsmål
-
På indsugningssiden rørtilslutningDN 65
-
Rørtilslutning på tryksidenDN 40
Informationer om ordreplaceringer
-
FabrikatWilo
-
ProduktbetegnelseCronoBloc-BL 40/230-18,5/2
-
EAN nummer4048482442860
-
Artikelnummer2142016
-
Vægt netto ca. m201 kg
-
Vægt brutto ca. m206,0 kg
-
Længdemål med emballage1200 mm
-
Højdemål med emballage568 mm
-
Breddemål med emballage800 mm
-
EmballageegenskabTransportemballage
-
EmballagetypeEuropalle
-
Min. bestillingsmængde1
Udbudstekst
Et-trins tørløbercentrifugalpumpe i blokkonstruktion til fundamentopstilling.
Vibrations- og støjsvag blokkonstruktion med lanterne og fast forbundet standardmotor (normmotor).
Med tvangsneddykket, rotationsuafhængig bælg-akseltætning (fra 37 kW/4-polet valgfrit med en Cartridge-akseltætning i Back-Pull-Out-system til udskiftning af akseltætning uden afmontering af motoren) og kavitationsreducerende pumpehjul.
Flange med trykmålingstilslutninger R 1/8. Pumpehus og lanterne er kataforesebehandlet.
Seriemæssigt motorer i IE3-teknologi. Pumper med motorer ≥ 5,5 kW er som standard udstyret med koldlederføler som motorværn.
Driftsdata
-
PumpemedieWater
-
Maks. driftstryk PN16 bar
-
Mindsteeffektivitetsindeks (MEI)0.4
Motordata
-
Nettilslutning3~400 V, 50 Hz
-
Spændingstolerance±10 %
-
Mærkekapacitet P218500,0 W
-
Nominel hastighed n2900 O/m
-
Mærkestrøm IN31,80 A
-
Ydelse cos φ0.91
-
Motorvirkningsgrad ηm 50 % ηM 50%90,9
-
Motorvirkningsgrad ηm 75 % ηM 75%92
-
Motorvirkningsgrad ηm 100 % ηM 100%92,1
-
IsoleringsklasseF
-
KapslingsklasseIP55
Materialer
-
Pumpehus5.1301/EN-GJL-250, KTL-belagt
-
PumpehjulCast iron
-
AkselRustfri stål
-
AkseltætningAQ1EGG
-
LanterneCast iron
Installationsmål
-
På indsugningssiden rørtilslutningDN 65
-
Rørtilslutning på tryksidenDN 40
Informationer om ordreplaceringer
-
FabrikatWilo
-
ProduktbetegnelseCronoBloc-BL 40/230-18,5/2
-
Vægt netto ca. m201 kg
-
Artikelnummer2142016

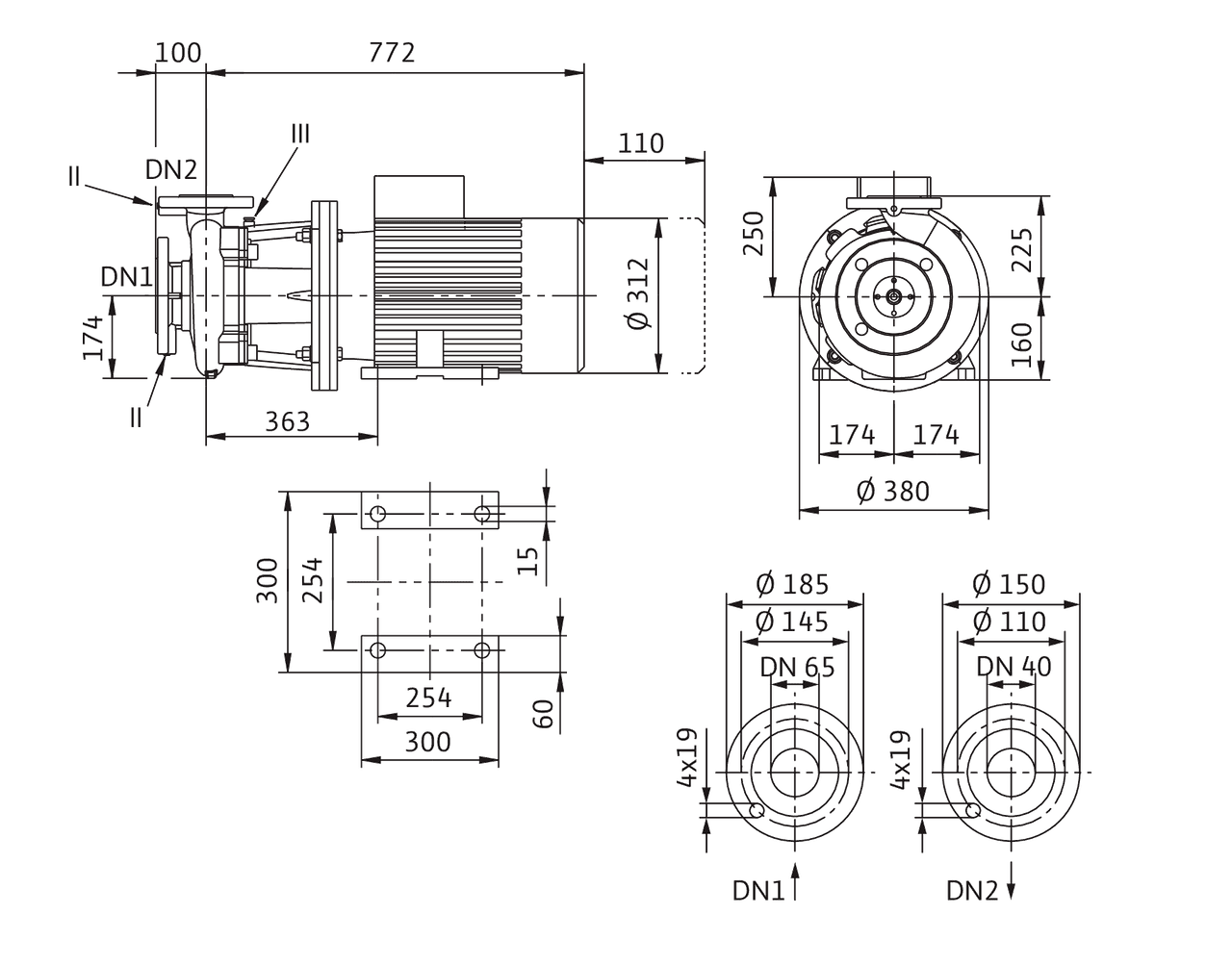

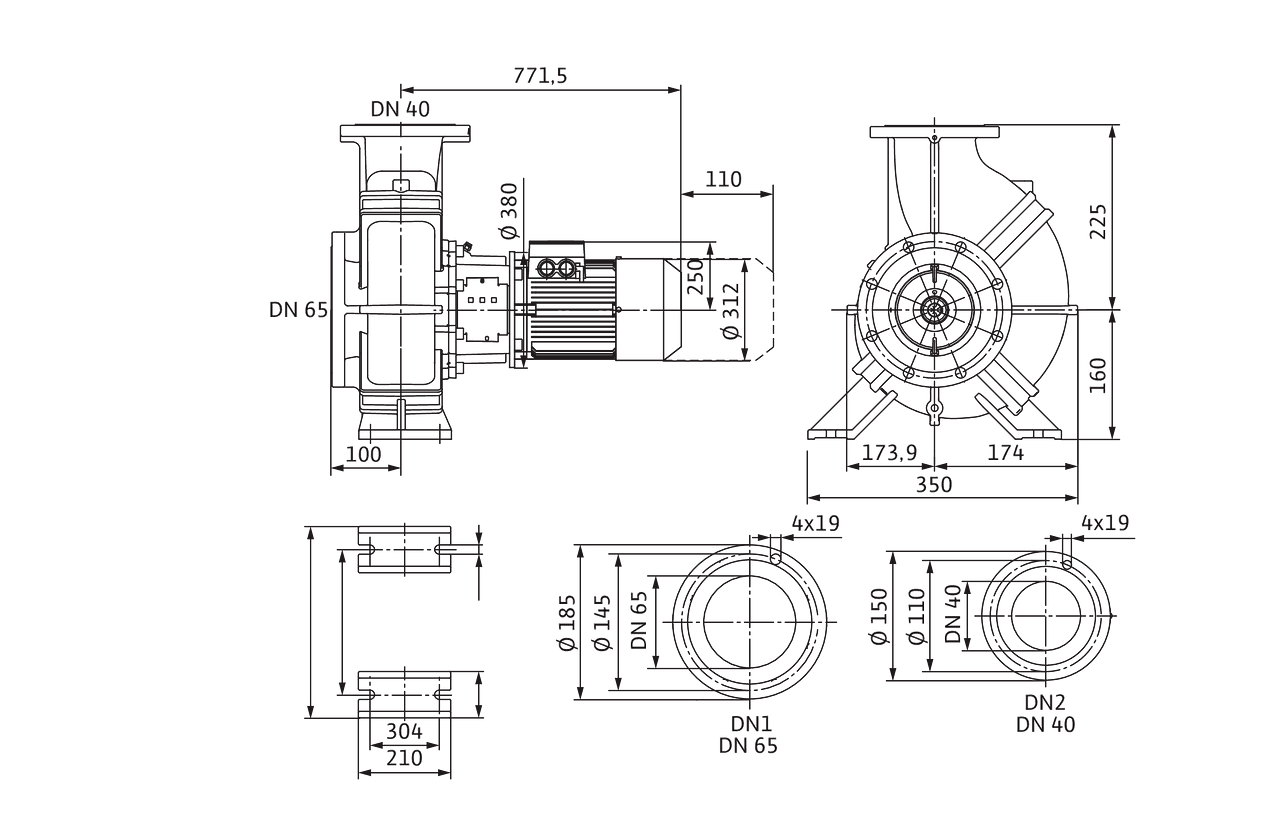

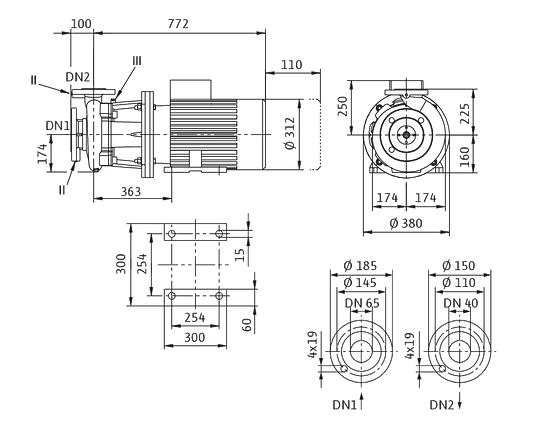

Dimensioner og dimensionstegninger
CronoBloc-BL 40/230-18,5/2
CronoBloc-BL 40/230-18,5/2
Pumpekurver
CronoBloc-BL 40/230-15/2 - 40/260-30/2, 2-pole, 50 Hz
Klemmediagram
IPL
∆: Tilslutningsskema til trekantkobling
Y: Tilslutningsskema til stjernekobling
Motorværnskontakt på opstillingsstedet nødvendig. Kontrollér omdrejningsretningen! Ombyt to faser for at ændre omdrejningsretningen.
| P2 ≤ 3 kW | 3~400 V Y |
| 3~230 V ∆ | |
| P2 ≥ 4 kW | 3~690 V Y |
| 3~400 V ∆ |
Når lusene er fjernet, er Y-∆-start mulig.
Bestillingsinformation
Informationer om ordreplaceringer
-
FabrikatWilo
-
ProduktbetegnelseCronoBloc-BL 40/230-18,5/2
-
EAN nummer4048482442860
-
Artikelnummer2142016
-
Vægt brutto ca. m206,0 kg
-
Vægt netto ca. m201 kg
-
Samlet længde L872,0 mm
-
Højde uden emballage H425 mm
-
FarveGrøn
-
EmballageegenskabTransportemballage
-
EmballagetypeEuropalle
-
Antal pr. lag1
-
Bredde uden emballage L350,0 mm
-
Min. bestillingsmængde1
-
Antal pr. palle1
-
Til rådighed på markedet2014-09-01
-
Date of introduction2014-09-01
