CronoBloc-BL 65/240-5,5/4

Datablad

Hydrauliske data
  • Mindsteeffektivitetsindeks (MEI)
    0.4
  • Maks. driftstryk p
    16 bar
  • Maks. driftstryk PN
    16 bar
  • Min. medietemperatur Tmin
    -20 °C
  • Maks. medietemperatur Tmax
    140 °C
  • Maks. omgivelsestemperatur Tmax
    40 °C
Motordata
  • Nettilslutning
    3~400 V, 50 Hz
  • Spændingstolerance
    ±10 %
  • Motoreffektivitetsklasse
    IE3
  • Nominel motorydelse P2
    5.50 kW
  • Mærkestrøm IN
    11.10 A
  • Nominel hastighed n
    1450 rpm
  • Ydelse cos φ
    0.79
  • Motorvirkningsgrad ηm 50 % ηM 50%
    86.8
  • Motorvirkningsgrad ηm 75 % ηM 75%
    89
  • Motorvirkningsgrad ηm 100 % ηM 100%
    89.5
  • Isoleringsklasse
    F
  • Kapslingsklasse motor
    IP55
Materialer
  • Pumpehus
    5.1301, KTL-belagt
  • Pumpehjul
    EN-GJL-200
  • Aksel
    1.4122
  • Akseltætning
    AQ1EGG
  • Lanterne
    EN-GJL-250
Installationsmål
  • På indsugningssiden rørtilslutning RPS
    DN 80
  • Rørtilslutning på tryksiden RPD
    DN 65
Informationer om ordreplaceringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    CronoBloc-BL 65/240-5,5/4
  • EAN nummer
    4048482442952
  • Artikelnummer
    2142023
  • Vægt netto ca. m
    152 kg
  • Vægt brutto ca. m
    175.0 kg
  • Længdemål med emballage
    1200 mm
  • Højdemål med emballage
    594 mm
  • Breddemål med emballage
    800 mm
  • Emballageegenskab
    Transportemballage
  • Emballagetype
    Engangspalle
  • Min. bestillingsmængde
    1

Udbudstekst

Et-trins tørløbercentrifugalpumpe i blokkonstruktion til fundamentopstilling. Vibrations- og støjsvag blokkonstruktion med lanterne og fast forbundet standardmotor (normmotor). Med tvangsneddykket, rotationsuafhængig bælg-akseltætning (fra 37 kW/4-polet og 45 kW/2-polet med en Cartridge-akseltætning i Back-Pull-Out-system til udskiftning af akseltætning uden afmontering af motoren) og kavitationsreducerende pumpehjul. Flange med trykmålingstilslutninger R 1/8. Pumpehus og lanterne er kataforesebehandlet. Seriemæssigt motorer i IE3-teknologi. Pumper med motorer ≥ 5,5 kW er som standard udstyret med koldlederføler som motorværn.

Driftsdata
  • Pumpemedie
    Water
  • Maks. driftstryk PN
    16 bar
  • Mindsteeffektivitetsindeks (MEI)
    0.4
Motordata
  • Motoreffektivitetsklasse
    IE3
  • Nettilslutning
    3~400 V, 50 Hz
  • Spændingstolerance
    ±10 %
  • Mærkekapacitet P2
    5500.0 W
  • Nominel hastighed n
    1450 rpm
  • Mærkestrøm IN
    11.10 A
  • Ydelse cos φ
    0.79
  • Motorvirkningsgrad ηm 50 % ηM 50%
    86.8
  • Motorvirkningsgrad ηm 75 % ηM 75%
    89
  • Motorvirkningsgrad ηm 100 % ηM 100%
    89.5
  • Isoleringsklasse
    F
  • Kapslingsklasse
    IP55
Materialer
  • Pumpehus
    5.1301, KTL-belagt
  • Pumpehjul
    EN-GJL-200
  • Aksel
    1.4122
  • Akseltætning
    AQ1EGG
  • Lanterne
    EN-GJL-250
Installationsmål
  • På indsugningssiden rørtilslutning RPS
    DN 80
  • Rørtilslutning på tryksiden RPD
    DN 65
Informationer om ordreplaceringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    CronoBloc-BL 65/240-5,5/4
  • Vægt netto ca. m
    152 kg
  • Artikelnummer
    2142023

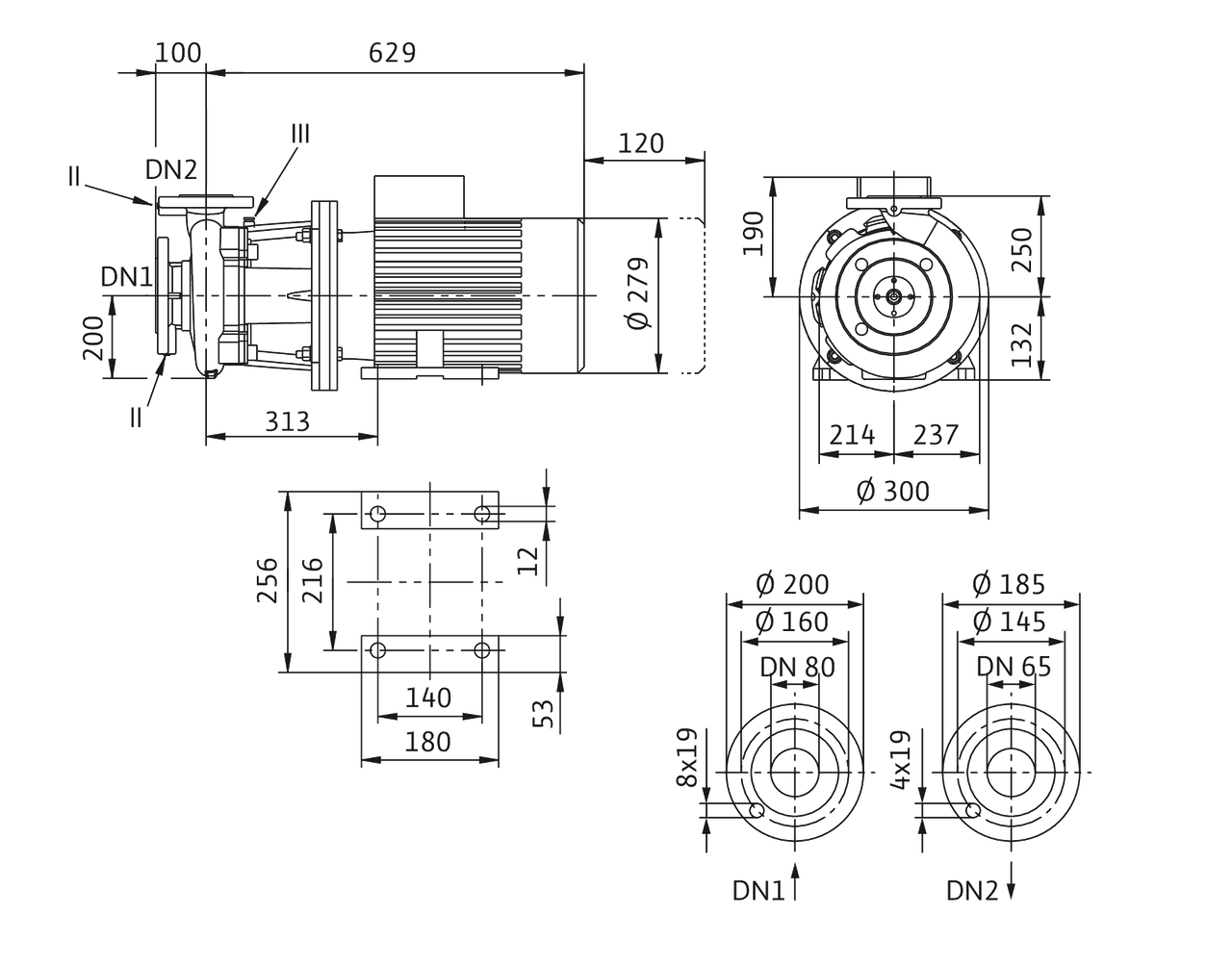

Dimensioner og dimensionstegninger

CronoBloc-BL 65/240-5,5/4

CronoBloc-BL 65/240-5,5/4

II Trykmålingstilslutning R1/8; III Udluftning R1/8

CronoBloc-BL 65/240-5,5/4

CronoBloc-BL 65/240-5,5/4
CronoBloc-BL 65/240-5,5/4
CronoBloc-BL 65/240-5,5/4

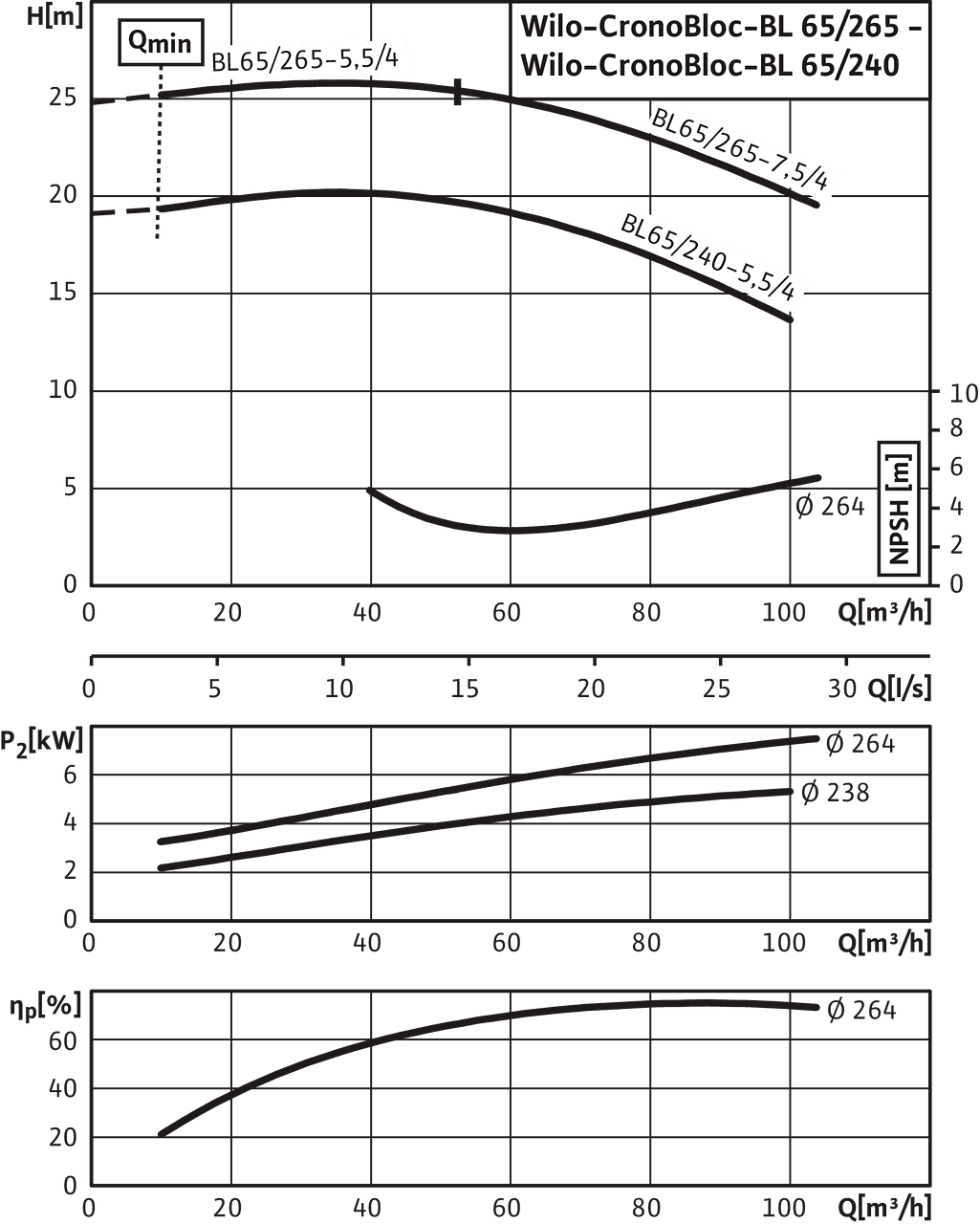

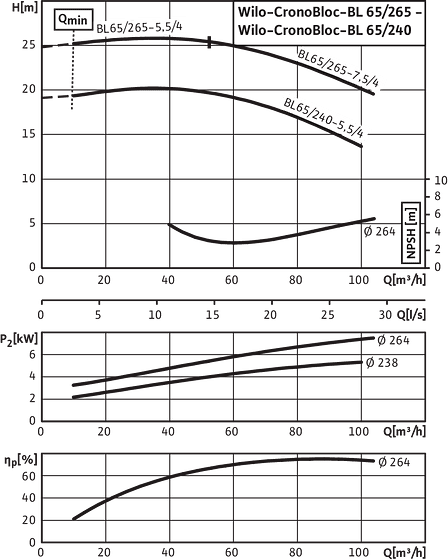

Pumpekurver

CronoBloc-BL 65/240-5,5/4 - 65/265-7,5/4, 4-pole, 50 Hz

CronoBloc-BL 65/240-5,5/4 - 65/265-7,5/4, 4-pole, 50 Hz
CronoBloc-BL 65/240-5,5/4 - 65/265-7,5/4, 4-pole, 50 Hz

Klemmediagram

IPL

IPL

∆: Tilslutningsskema til trekantkobling

Y: Tilslutningsskema til stjernekobling

Motorværnskontakt på opstillingsstedet nødvendig. Kontrollér omdrejningsretningen! Ombyt to faser for at ændre omdrejningsretningen.

P2 ≤ 3 kW3~400 V Y
 3~230 V ∆
P2 ≥ 4 kW3~690 V Y
 3~400 V ∆

Når lusene er fjernet, er Y-∆-start mulig.

IPL

Bestillingsinformation

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    CronoBloc-BL 65/240-5,5/4
  • EAN nummer
    4048482442952
  • Artikelnummer
    2142023
  • Vægt brutto ca. m
    175.0 kg
  • Vægt netto ca. m
    152 kg
  • Samlet længde L
    729.0 mm
  • Højde uden emballage H
    450 mm
  • Farve
    Grøn
  • Emballageegenskab
    Transportemballage
  • Emballagetype
    Engangspalle
  • Antal pr. lag
    1
  • Bredde uden emballage L
    451.0 mm
  • Min. bestillingsmængde
    1
  • Antal pr. palle
    1
