EMUport CORE 45.2-16A
Datablad
Hydrauliske data
-
Maks. driftstryk PN6 bar
-
Min. medietemperatur Tmin3 °C
-
Maks. medietemperatur Tmax40 °C
-
Omgivelsestemperatur min. Tmin3 °C
-
Maks. omgivelsestemperatur Tmax40 °C
-
Omskiftervolumen V900,0 l
-
Kværningen
Motordata
-
Nettilslutning3~400 V, 50 Hz
-
Mærkestrøm IN5,70 A
-
Fase3
-
Nominel hastighed n2908 o/min
-
Antal poler2
-
TilkoblingstypeDirekte online (DOL)
-
Maks. koblingsfrekvens t30 1/h
-
IsoleringsklasseH
-
KapslingsklasseIP68
Materialer
-
PumpehusCast iron
-
PumpehjulCast iron
-
AkselRustfri stål
-
Materiale motorCast iron
Installationsmål
-
Driftstype (opdykket)S3-50%
-
Rørtilslutning på tryksidenØ 100
-
På indsugningssiden rørtilslutningDN 200
Informationer om ordreplaceringer
-
FabrikatWilo
-
ProduktbetegnelseEMUport CORE 45.2-16A
-
EAN nummer4048482702643
-
Artikelnummer6080602
-
Vægt netto ca. m515 kg
-
Vægt brutto ca. m565,0 kg
-
Længdemål med emballage1900 mm
-
Højdemål med emballage2015 mm
-
Breddemål med emballage1900 mm
-
EmballageegenskabTransportemballage
-
EmballagetypeEuropalle
-
Min. bestillingsmængde1
Udbudstekst
Tilslutningsklart, fuldt neddykket spildevandsløfteanlæg med adskillelse af faste stoffer i henhold til DIN EN 12050-1. På grund af udførelsen som adskillelsessystem for faste stoffer separeres de grove faste stoffer før pumperne og kommer ikke i kontakt med dem, hvorved der opnås en maksimeret driftssikkerhed. Gas- og vandtæt samlebeholder i én del uden konstruktionsmæssige svejseforbindelser samt to beholdere til faste stoffer, der kan afspærres separat og serviceres udefra. Den separate afspærring gør det muligt at udføre vedligeholdelsesarbejder under drift. Der pumpes med to fuldgyldige spildevandsdykpumper i tørinstallation, som kører i skiftedrift. Tørinstallationen af pumperne og udførelsen som redundant dobbeltpumpeanlæg sikrer, at vedligeholdelsen bliver så let som muligt og hygiejnen og driftssikkerheden maksimal. Samlebeholderen har afrundede geometrier, beholderbunden er skrå, det laveste punkt er lige under pumperne. På den måde forhindres aflejringer og fasttørring af faste stoffer på kritiske steder. Hurtigforbindere ved pumperne og inspektionsåbningen letter vedligeholdelsesarbejderne. Den separate afspærring af beholderne til faste stoffer gør det muligt at udføre vedligeholdelse, mens anlægget er i drift. Niveauregistreringen foregår ved hjælp af en niveausonde.
Leveringsomfang
- Adskillelsessystem for faste stoffer med to tørinstallerede dykpumper
- 2x afspærringsventil til de separate beholdere til faste stoffer
- 2x tilbagestrømsventiler på tryksiden i firkantet form
- 2x afspærringsventil på tryksiden
- Sammenføring af der trykafgangsstrengene
- 1x niveausonde
- 1x gulvfastgørelse som tværdrager
- 2,5 m ventilations- og udluftningsslange
- 1x vedligeholdelsessæt med blindflange
Anbefalet tilbehør
- Styreenhed Wilo-Control SC-L-…-FTS
- Tilløbsventil
Driftsdata
-
PumpemedieWater
Tilladt anvendelsesområde
-
Maks. driftstryk PN6 bar
Produktdata
-
Beholderens bruttovolumen V1200,0 l
-
Omskiftervolumen V900,0 l
-
Driftstype (opdykket)S3-50%
-
Højde H1865 mm
-
Længde L1830 mm
-
Bredde W1760 mm
-
Diagonalmål2000 mm
Motordata
-
Nettilslutning3~400 V, 50 Hz
-
Spændingstolerance±10 %
-
Nominel motorydelse P22,65 kW
-
Nominel hastighed n2908 O/m
-
Mærkestrøm IN5,70 A
-
IsoleringsklasseH
-
Kapslingsklasse motorIP68
Kabel
-
Stikingen
Materialer
-
Materiale beholderPE
-
PumpehusCast iron
-
PumpehjulCast iron
-
AkselRustfri stål
-
Materiale motorCast iron
Installationsmål
-
På indsugningssiden rørtilslutningDN 200
-
Rørtilslutning på tryksidenØ 100
-
Tilslutning udluftningØ 75
Informationer om ordreplaceringer
-
FabrikatWilo
-
ProduktbetegnelseEMUport CORE 45.2-16A
-
Vægt netto ca. m515 kg
-
Artikelnummer6080602

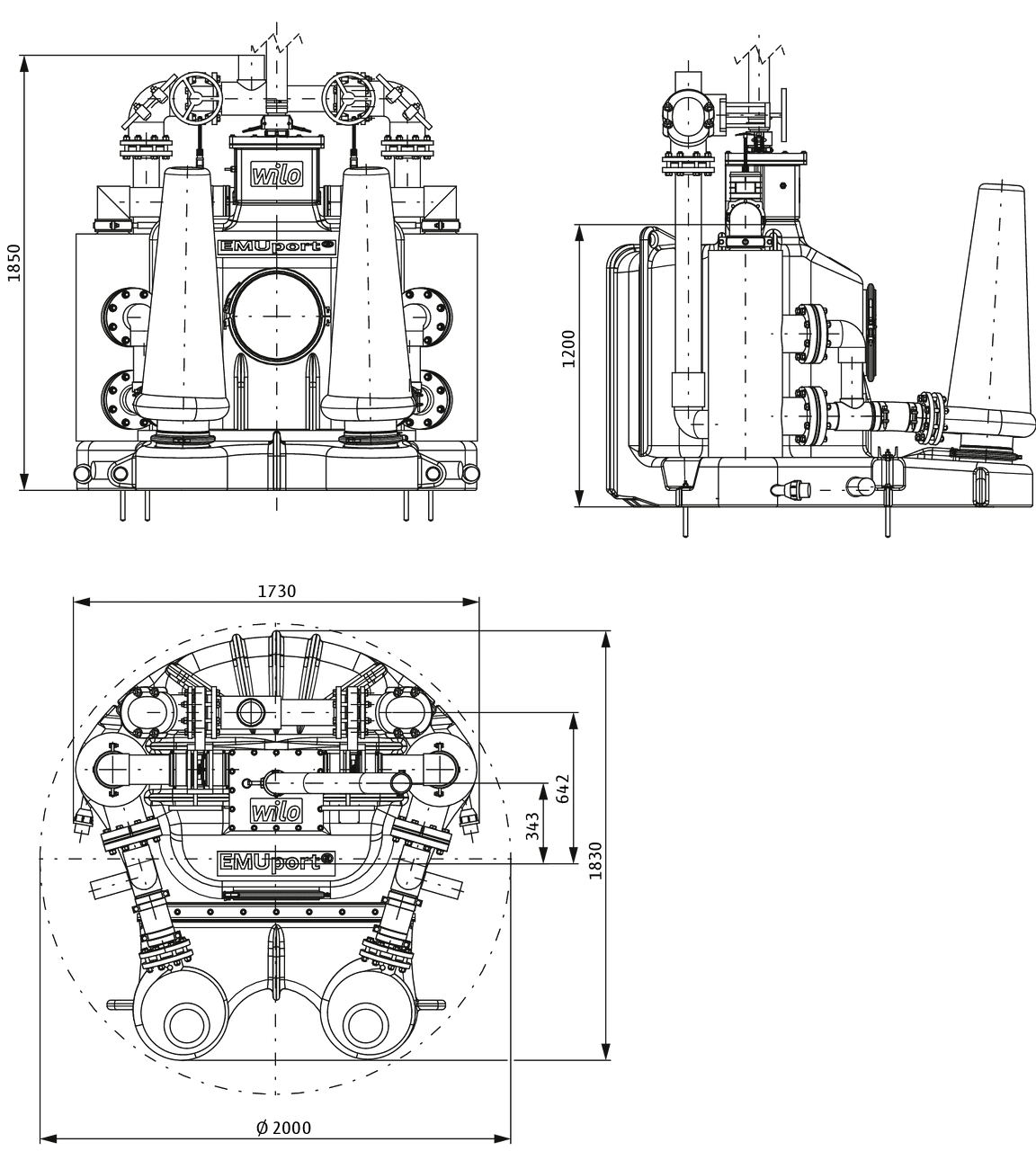

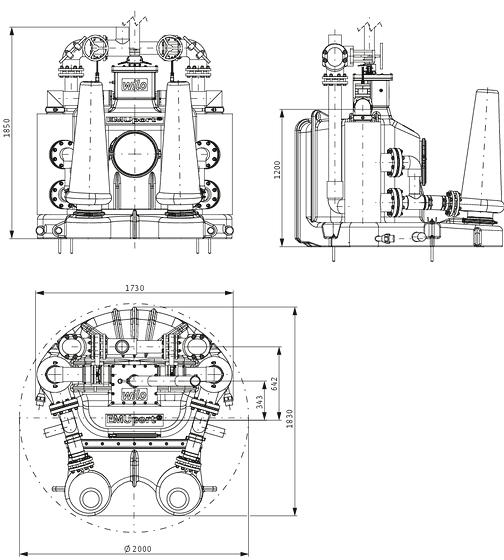

Dimensioner og dimensionstegninger
Wilo-EMUport CORE 45.2/50.2...A


Pumpekurver
Wilo-EMUport CORE 45.2

Iht. EN 12056-4,6.1 skal der overholdes en gennemstrømningshastighed (i trykledningen) på mellem 0,7 og 2,3 m/sek. De angivne Qmin-værdier relaterer til den indvendige diameter for normalvæggede stålrør.

Bestillingsinformation
Informationer om ordreplaceringer
-
FabrikatWilo
-
ProduktbetegnelseEMUport CORE 45.2-16A
-
EAN nummer4048482702643
-
Artikelnummer6080602
-
Vægt brutto ca. m565,0 kg
-
Vægt netto ca. m515 kg
-
Samlet længde L1830,0 mm
-
Højde uden emballage H1865 mm
-
Farvegrøn/sort
-
EmballageegenskabTransportemballage
-
EmballagetypeEuropalle
-
Antal pr. lag1
-
Bredde uden emballage L1760,0 mm
-
Min. bestillingsmængde1
-
Antal pr. palle1
-
Til rådighed på markedet2016-09-01
-
Date of introduction2016-09-01
