Economy MHIE 802N (3~380/400/440 V, EPDM)

Datablad

Hydrauliske data
  • Indsugningstryk
    6 bar
  • Maks. driftstryk PN
    10 bar
  • Trykstuds
    Rp 1½
  • Min. medietemperatur Tmin
    -15 °C
  • Maks. medietemperatur Tmax
    110 °C
  • Omgivelsestemperatur min. Tmin
    -15 °C
  • Maks. omgivelsestemperatur Tmax
    50 °C
Motordata
  • Nettilslutning
    3~400 V, 50/60 Hz
  • Spændingstolerance
    400/50:+/-10%_380/60:+/-10%_440/60:+/-6%
  • Nominel motorydelse P2
    1.50 kW
  • Mærkestrøm IN
    5.60 A
  • Nominel hastighed n
    3500 rpm
  • Strømindgang P1 maks. P1 max
    1890.0 W
  • Tilkoblingstype
    Blød starter (SS)
  • Omdrejningstal min. nmin
    1010 rpm
  • Omdrejningstal maks. nmax
    3570 rpm
  • Motorvirkningsgrad ηm 50 % ηM 50%
    79
  • Motorvirkningsgrad ηm 75 % ηM 75%
    82
  • Motorvirkningsgrad ηm 100 % ηM 100%
    84
  • Isoleringsklasse
    F
  • Kapslingsklasse motor
    IP54
Materialer
  • Pumpehus
    1.4301
  • Pumpehjul
    1.4301
  • Aksel
    1.4301
  • Akseltætning
    BQ1E3GG
  • Materiale pakning
    EPDM
Installationsmål
  • På indsugningssiden rørtilslutning RPS
    Rp 1¼
  • Rørtilslutning på tryksiden RPD
    Rp 1½
Informationer om ordreplaceringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Economy MHIE 802N (3~380/400/440 V, EPDM)
  • EAN nummer
    4048482284705
  • Artikelnummer
    4171788
  • Vægt netto ca. m
    21 kg
  • Vægt brutto ca. m
    23.1 kg
  • Længdemål med emballage
    590 mm
  • Højdemål med emballage
    490 mm
  • Breddemål med emballage
    400 mm
  • Emballageegenskab
    Transportemballage
  • Emballagetype
    Engangspalle
  • Min. bestillingsmængde
    1

Udbudstekst

Normalsugende, horisontal højtrykscentrifugalpumpe i blokkonstruktion med flere trin, horisontal suge- og vertikal trykstuds samt indbygget, luftkølet frekvensomformer. Den integrerede frekvensomformer muliggør variabel hastighed, tryk- og PID-regulering.

Hastighedsregulering

  • "Hastighedsregulering": manuelt med grøn knap eller via eksterne signaler
  • "Differenstryk, konstant": trykregulering med trykføler, indstilling af nominelle værdier med grøn knap eller via eksterne signaler
  • "PID-regulering": andre konstante styringsvariable (temperatur, flow, tryk ...) med føler, indstilling af nominelle værdier med grøn knap, via eksterne signaler

Elektronikmodulet har forskellige beskyttelsesfunktioner, heriblandt overbelastningssikring, registrering af vandmangel og beskyttelse mod for lav eller for høj netspænding, høj omgivelsestemperatur, faseudfald, blokerede pumper og kortslutning. Fejlmeddelelser vises på displayet.

Elektronikmodul med kortslutningssikker spændingsudgang +24 V med maks. kontaktstrøm på 30 mA. Modul med potentialefrie kontakter til SSM, rød og grøn LED.

Indgang:

  • In1: Indgang, følersignal 4 – 20 mA, 0 – 10 V, 0 – 20 mA eller 2 – 10 V
  • In2: Indgang, nominel værdi 0 – 20 mA, 0 – 10 V, 4 – 20 mA eller 2 – 10 V

Udgang:

  • Spændingsudgang +24 V med maks. kontaktstrøm på 50 mA
  • Potentialfrie samledrift- og kombinationsfejlsignaler
  • Ekst. til/fra-modus. Infrarød kommunikation
  • Stikplads til Wilo IF-modulerne Modbus, BACnet, CAN, PLR og LON til forbindelse med bygningsautomatisering

Pumpe i kompakt konstruktion med gennemgående motor-pumpeaksel og rotationsretningsuafhængig akseltætning.

Pumpe egnet til anvendelse inden for vandforsyning og trykforøgelse, i industrielle cirkulationssystemer, procesvand- og kølevandskredsløb, brandslukningsanlæg, bilvaskeanlæg og til vanding. Desuden kan den anvendes i brandslukningsanlæg, bilvaskeanlæg og til vanding.

Specielle egenskaber/produktfordele

  • Pladsbesparende, kompakt blokkonstruktion
  • Alle hydrauliske komponenter samt dele i kontakt med væsken, som f.eks. trinkamre, pumpehjul, styrehjulsanordninger og pumpehus, er udført i rustfrit stål.
  • Grøn-knap-teknologi og display muliggør en endnu enklere parametrering og drift af elektronikmodulet.
  • Drikkevandsgodkendelse (ACS, KTW, WRAS) til alle komponenter i kontakt med væsken (EPDM-version)

Leveringsomfang

  • Wilo-Multivert MHIE-højtrykscentrifugalpumpe
  • Monterings- og driftsvejledning

Henvisninger angående konstruktion

  • Indstiks-IF-modul, der fås som tilbehør
  • Følere fås som tilbehør.
Driftsdata
  • Pumpemedie
    Water
Produktdata
  • Min. medietemperatur Tmin
    -15 °C
  • Maks. medietemperatur Tmax
    110 °C
  • Maks. omgivelsestemperatur Tmax
    50 °C
  • Maks. driftstryk PN
    10 bar
  • Indsugningstryk
    6 bar
Motordata
  • Elektromagnetisk kompatibilitet
    EN 61000-6-1, -2, -3, -4
  • Nettilslutning
    3~400 V, 50/60 Hz
  • Spændingstolerance
    400/50:+/-10%_380/60:+/-10%_440/60:+/-6%
  • Nominel motorydelse P2
    1.50 kW
  • Mærkestrøm IN
    5.60 A
  • Omdrejningstal min. nmin
    1010 rpm
  • Omdrejningstal maks. nmax
    3570 rpm
  • Isoleringsklasse
    F
  • Kapslingsklasse
    IP54
Materialer
  • Pumpehus
    1.4301
  • Pumpehjul
    1.4301
  • Aksel
    1.4301
  • Akseltætning
    BQ1E3GG
  • Materiale pakning
    EPDM
Installationsmål
  • På indsugningssiden rørtilslutning RPS
    Rp 1¼
  • Rørtilslutning på tryksiden RPD
    Rp 1½
Informationer om ordreplaceringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Economy MHIE 802N (3~380/400/440 V, EPDM)
  • Vægt netto ca. m
    21 kg
  • Artikelnummer
    4171788

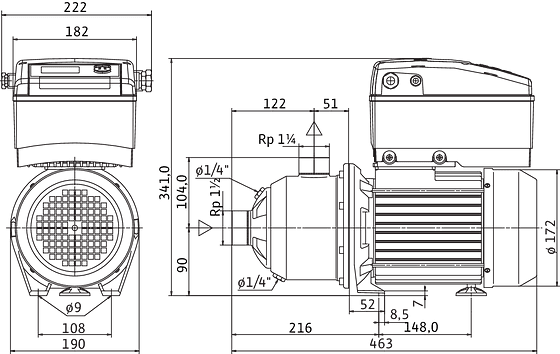

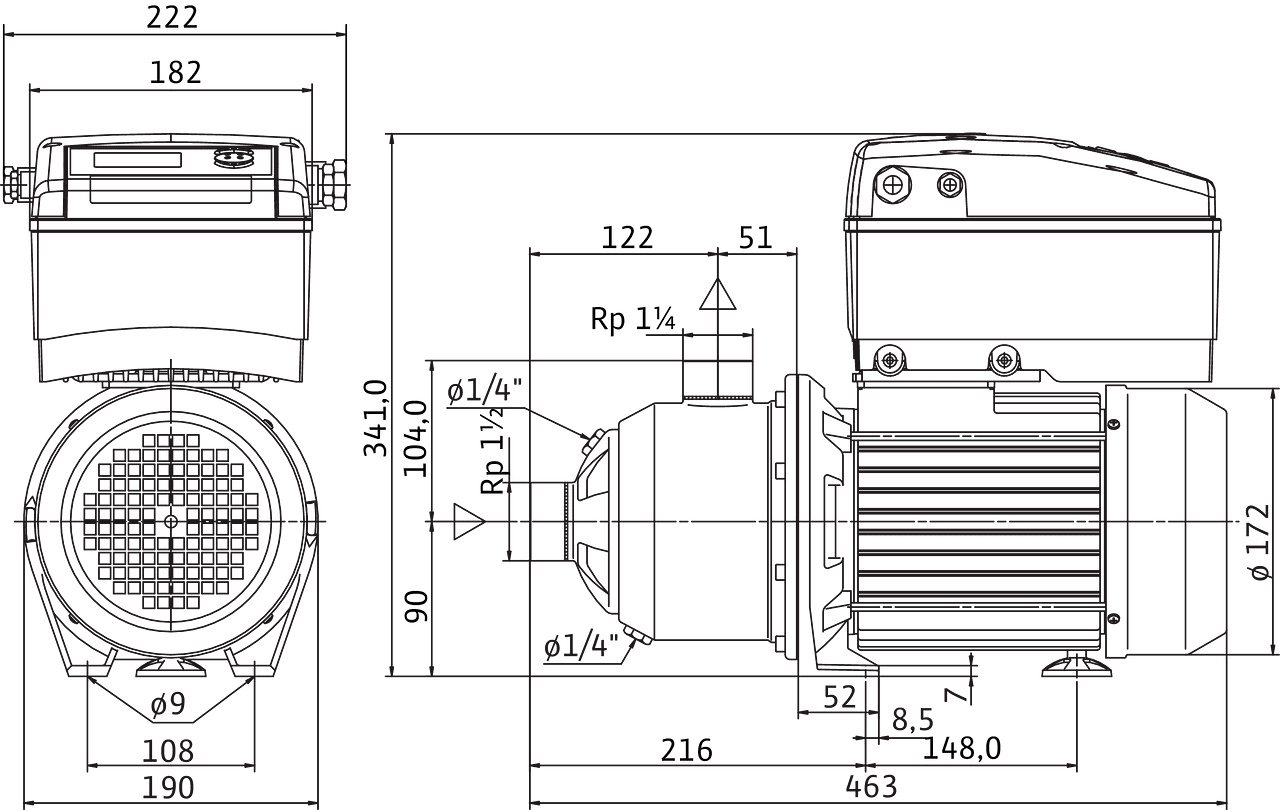

Dimensioner og dimensionstegninger

Economy MHIE

Economy MHIE
Economy MHIE

Pumpekurver

Economy MHIE 802

Economy MHIE 802

Pumpekurver iht. ISO 9906: 2012 3B

Economy MHIE 802

Klemmediagram

MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW

MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW
MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW

Bestillingsinformation

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Economy MHIE 802N (3~380/400/440 V, EPDM)
  • EAN nummer
    4048482284705
  • Artikelnummer
    4171788
  • Vægt brutto ca. m
    23.1 kg
  • Vægt netto ca. m
    21 kg
  • Samlet længde L
    463.0 mm
  • Højde uden emballage H
    341 mm
  • Farve
    grøn/sort/sølv
  • Emballageegenskab
    Transportemballage
  • Emballagetype
    Engangspalle
  • Antal pr. lag
    1
  • Bredde uden emballage L
    190.0 mm
  • Min. bestillingsmængde
    1
  • Antal pr. palle
    1
