Stratos 50/1-12

Datablad

Hydrauliske data
  • Maks. driftstryk PN
    10 bar
  • Løftehøjde maks. H
    12.00 m
  • Gennemstrømningsvolumen maks. Q
    28.7 m³/h
  • Min. tilløbshøjde ved 50 °C
    5
  • Min. tilløbshøjde ved 95 °C
    12
  • Min. tilløbshøjde ved 110 °C
    18
  • Min. medietemperatur T
    -10 °C
  • Maks. medietemperatur T
    110 °C
  • Omgivelsestemperatur min. T
    -10 °C
  • Maks. omgivelsestemperatur T
    40 °C
Motordata
  • Energieffektivitetsindeks (EEI)
    0.20
  • Nettilslutning
    1~230 V ±10%, 50/60 Hz
  • Mærkestrøm IN
    0.20 A
  • Mærkestrøm IN
    2.60 A
  • Omdrejningstal min. nmin
    1400 rpm
  • Omdrejningstal maks. nmax
    4600 rpm
  • Effektforbrug (min) P1 min
    25.0 W
  • Strømindgang P1 maks. P1 max
    590.0 W
  • Afgivet interferens
    EN 61800-3; 2004+A1; 2012/bolig (C1)
  • Interferensmodstand
    EN 61800-3; 2004+A1; 2012/industrielt miljø (C2)
  • Kabelforskruning
    1 x PG7
  • Isoleringsklasse
    F
  • Kapslingsklasse
    IPX4D
Materialer
  • Pumpehus
    5.1301, EN-GJL-250
  • Pumpehjul
    PPS-GF40
  • Aksel
    1.4028, X30Cr13
  • Materiale leje
    Carbon graphite, all Carbon
Installationsmål
  • Rørtilslutning på tryksiden RPD
    DN 50
  • På indsugningssiden rørtilslutning RPS
    DN 50
  • Indbygningsmål l0
    280 mm
Informationer om ordreplaceringer
  • Vægt netto ca. m
    16 kg
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos 50/1-12
  • Artikelnummer
    2090458

Udbudstekst

Højeffektiv pumpe Wilo-Stratos

Elektronisk styret

Vådløbercirkulationspumpe med laveste driftsomkostninger til rørinstallation. Kan anvendes til alle varme-, ventilations-, klimaanvendelser (-10 °C til +110 °C). Med integreret elektronisk ydelsesregulering til konstante/variable differenstryk. Isoleringskappe som standard. Seriemæssigt med enknaps-betjeningsniveau til:

  • Pumpe On / Off
  • Valg af reguleringstype:
    • dp-c (differenstryk konstant)
    • dp-v (differenstryk variabelt)
    • dp-T (differenstryk temperaturstyret) ved hjælp af IR-monitor/-stick, Modbus, BACnet, LON eller Can
    • Q-limit til begrænsning af det maksimale flow (indstilling kun via IR-stick)
    • Reguleringsdrift (indstilling konstant omdrejningstal)
  • Automatisk reduceret drift (adaptiv)
  • Indstilling af nominel værdi eller omdrejningstal

Grafisk pumpedisplay med drejeligt display til vandret og lodret modulplacering til visning af:

  • Driftstilstand
  • Reguleringstype
  • Nominelt differenstryk eller nominelt omdrejningstal
  • Fejl- og alarmsignaler

Synkronmotor iht. ECM-teknologi med højeste virkningsgrader og højt startmoment, automatisk antiblokeringsfunktion og integreret fuldt motorværn.

Fejlindikator, potentialfrit samlefejlsignal, infrarødinterface til trådløs kommunikation med betjenings- og serviceenheden Wilo-IR-monitor/-stick.

Stikplads til Wilo-IF-modul Stratos med interfacer til bygningsautomatisering GA eller dobbeltpumpestyresystem (tilbehør: IF-modul Stratos Modbus, BACnet, LON, CAN, PLR, Ekst.Off, Ekst.Min, SBM, Ekst.Off/SBM eller DP).

Pumpehus af støbejern med katodisk elektroforetisk lakering, pumpehjul af glasfiberforstærket kunststof, aksel af rustfrit stål med metalimprægnerede kulglidelejer.

Ved flangepumper - flangeudførelser:

  • Standardudførelse til pumper DN 32 / DN 65: Kombiflange PN 6/10 (flange PN 16 iht. EN 1092-2) til modflangerne PN 6 og PN 16
  • Standardudførelse til pumperne DN 80 / DN 100: Flange PN 6 (størrelse PN 16 iht. EN 1092-2) til modflange PN 6
  • Specialudførelse til pumper DN 32 til DN 100: Flange PN 16 (iht. EN 1092-2) til modflange PN 16
Driftsdata
  • Pumpemedie
    Water
  • Maks. driftstryk PN
    10 bar
  • Min. tilløbshøjde ved 50 °C
    5
  • Min. tilløbshøjde ved 95 °C
    12
  • Min. tilløbshøjde ved 110 °C
    18
Motordata
  • Energieffektivitetsindeks (EEI)
    0.20
  • Afgivet interferens
    EN 61800-3; 2004+A1; 2012/bolig (C1)
  • Interferensmodstand
    EN 61800-3; 2004+A1; 2012/industrielt miljø (C2)
  • Nettilslutning
    1~230 V, 50/60 Hz
  • Strømindgang P1 maks. P1 max
    590.0 W
  • Omdrejningstal min. nmin
    1400 rpm
  • Omdrejningstal maks. nmax
    4600 rpm
  • Protection class motor
    IPX4D
  • Kabelforskruning
    1 x PG7
Materialer
  • Pumpehus
    5.1301, EN-GJL-250
  • Pumpehjul
    PPS-GF40
  • Aksel
    1.4028, X30Cr13
  • Materiale leje
    Carbon graphite, all Carbon
Installationsmål
  • På indsugningssiden rørtilslutning RPS
    DN 50
  • Rørtilslutning på tryksiden RPD
    DN 50
  • Indbygningsmål l0
    280 mm
Informationer om ordreplaceringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos 50/1-12
  • Vægt netto ca. m
    16 kg
  • Artikelnummer
    2090458

Dimensioner og dimensionstegninger

Stratos

Stratos

Stratos

Stratos
Stratos
Stratos

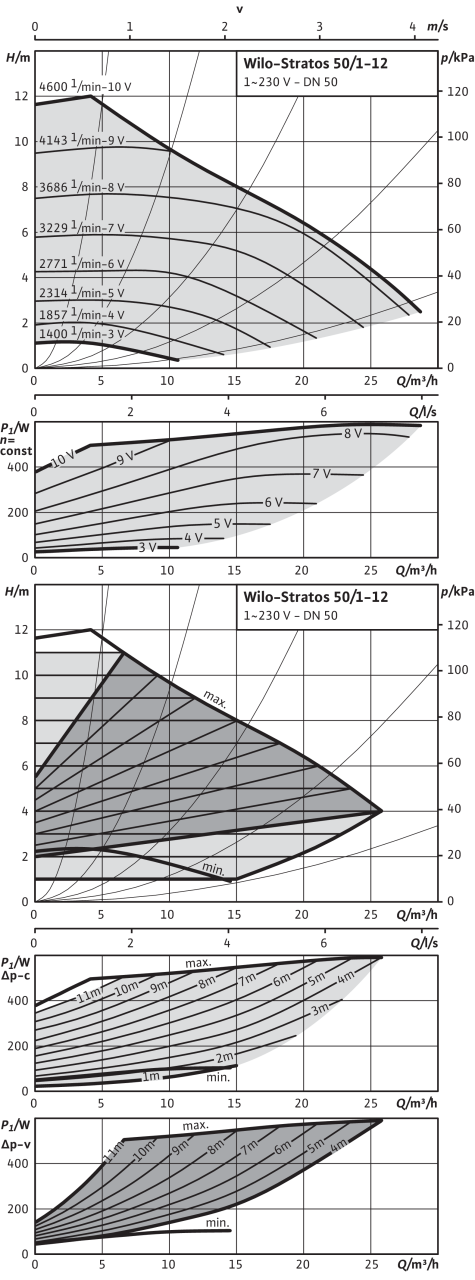

Pumpekurver

Stratos 50/1-12

Stratos 50/1-12
Stratos 50/1-12

Klemmediagram

Stratos

Stratos

SSM:Samlefejlsignal

(åbnekontakt iht. VDI 3814, styrke 1 A, 250 V ~)

Standard: 1~230 V, 50/60 Hz

Option: 3~230 V, 50/60 Hz

Stratos

Bestillingsinformation

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos 50/1-12
  • EAN nummer
    4016322994176
  • Artikelnummer
    2090458
  • Vægt brutto ca. m
    17.6 kg
  • Vægt netto ca. m
    16 kg
  • Samlet længde L
    280.0 mm
  • Højde uden emballage H
    300 mm
  • Farve
    grøn/sort
  • Emballageegenskab
    Transportemballage
  • Emballagetype
    Boks
  • Antal pr. lag
    5
  • Bredde uden emballage L
    256.0 mm
  • Min. bestillingsmængde
    1
  • Antal pr. palle
    20
