Stratos-Z 65/1-12

Datablad

Hydrauliske data
  • Maks. driftstryk PN
    10 bar
  • Gennemstrømningsvolumen maks. Q
    45 m³/h
  • Min. medietemperatur T
    -10 °C
  • Maks. medietemperatur T
    110 °C
  • Omgivelsestemperatur min. Tmin
    -10 °C
  • Maks. omgivelsestemperatur Tmax
    40 °C
  • Maks. tilladt total hårdhed i brugsvandscirkulationssystemer
    3,57 mmol/l (20 °dH)
Motordata
  • Energieffektivitetsindeks (EEI)
    0.20
  • Nettilslutning
    1~230 V, 50/60 Hz
  • Nominel motorydelse P2
    0.65 kW
  • Mærkestrøm IN
    3.50 A
  • Omdrejningstal min. nmin
    950 rpm
  • Omdrejningstal maks. nmax
    3300 rpm
  • Effektforbrug (min) P1 min
    38.0 W
  • Strømindgang P1 maks. P1 max
    800.0 W
  • Afgivet interferens
    EN 61800-3; 2004+A1; 2012/bolig (C1)
  • Interferensmodstand
    EN 61800-3; 2004+A1; 2012/industrielt miljø (C2)
  • Hastighedsregulering
    Frekvensomformer
  • Isoleringsklasse
    F
  • Kapslingsklasse motor
    IPX4D
  • Motorværn
    integreret
Materialer
  • Pumpehjul
    PPS-GF40
  • Aksel
    1.4122
  • Materiale leje
    Kulgrafit
Installationsmål
  • På indsugningssiden rørtilslutning RPS
    DN 65
  • Rørtilslutning på tryksiden RPD
    DN 65
  • Indbygningsmål l0
    340 mm
Informationer om ordreplaceringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos-Z 65/1-12
  • EAN nummer
    4048482482606
  • Artikelnummer
    2152257
  • Vægt netto ca. m
    31 kg
  • Vægt brutto ca. m
    33.3 kg
  • Længdemål med emballage
    525 mm
  • Højdemål med emballage
    375 mm
  • Breddemål med emballage
    385 mm
  • Emballageegenskab
    Transportemballage
  • Emballagetype
    Boks
  • Min. bestillingsmængde
    1

Udbudstekst

Højeffektiv pumpe Wilo-Stratos Z

elektronisk styret

Vådløbercirkulationspumpe med laveste driftsomkostninger til rørinstallation. Kan anvendes til brugsvandscirkulationssystemer (0 °C til +80 °C), varme-, ventilations-, klimaanvendelser (-10 °C til +110 °C). Med integreret elektronisk ydelsesregulering til konstante/variable differenstryk. Isoleringskapper seriemæssigt. Seriemæssigt med en-knaps-betjeningsniveau til:

  • Pumpe til/fra
  • Valg af reguleringstype:
    • dp-c (differenstryk konstant)
    • dp-v (differenstryk variabelt)
    • dp-T (differenstryk temperaturstyret) ved hjælp af IR-monitor/-stick, Modbus, BACnet, LON eller Can
    • Q-Limit til begrænsning af det maksimale flow (indstilling kun via IR-stick)
    • Reguleringsdrift (indstilling konstant hastighed)
  • Automatisk natsænkning (adaptiv)
  • Indstilling af nominel værdi eller omdrejningstal

Grafisk pumpedisplay med drejeligt display til vandret og lodret modulplacering til visning af:

  • Driftstilstand
  • Reguleringstype
  • Nominelt differenstryk eller nominel hastighed
  • Fejl- og alarmsignaler

Synkronmotor iht. ECM-teknologi med højeste virkningsgrader og højt startmoment, automatisk antiblokeringsfunktion og integreret fuldt motorværn.

Fejlindikator, potentialefrit kombinationsfejlsignal, infrarødinterface til trådløs kommunikation med betjenings- og serviceenheden Wilo-IR-monitor/-stick.

Stikplads til Wilo-IF-modul Stratos med interfacer til bygningsautomatisering GA eller dobbeltpumpestyresystem (tilbehør: IF-modul Stratos Modbus, BACnet, LON, CAN, PLR, Ext. Off, Ext. Min, SBM, Ext. Off/SBM eller DP).

Ved flangepumper - flangeversioner:

  • Standardversion til pumper DN 40/DN 65: Kombiflange PN 6/10 (flange PN 16 iht. EN 1092-2) til modflangerne PN 6 og PN 16
  • Specialversion til pumper DN 40 til DN 65: Flange PN 16 (iht. EN 1092-2) til modflange PN 16
Driftsdata
  • Pumpemedie
    Water
  • Maks. driftstryk PN
    10 bar
  • Maks. tilladt total hårdhed i brugsvandscirkulationssystemer
    3,57 mmol/l (20 °dH)
Motordata
  • Afgivet interferens
    EN 61800-3; 2004+A1; 2012/bolig (C1)
  • Interferensmodstand
    EN 61800-3; 2004+A1; 2012/industrielt miljø (C2)
  • Nettilslutning
    1~230 V, 50/60 Hz
  • Strømindgang P1 maks. P1 max
    800.0 W
  • Omdrejningstal maks. nmax
    3300 rpm
  • Mærkestrøm IN
    3.50 A
  • Kapslingsklasse motor
    IPX4D
  • Kabelforskruning
    1 x PG7
Materialer
  • Pumpehjul
    PPS-GF40
  • Aksel
    1.4122
  • Materiale leje
    Kulgrafit
Installationsmål
  • På indsugningssiden rørtilslutning RPS
    DN 65
  • Rørtilslutning på tryksiden RPD
    DN 65
  • Indbygningsmål l0
    340 mm
Informationer om ordreplaceringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos-Z 65/1-12
  • Vægt netto ca. m
    31 kg
  • Artikelnummer
    2152257

Dimensioner og dimensionstegninger

Stratos

Stratos
Stratos

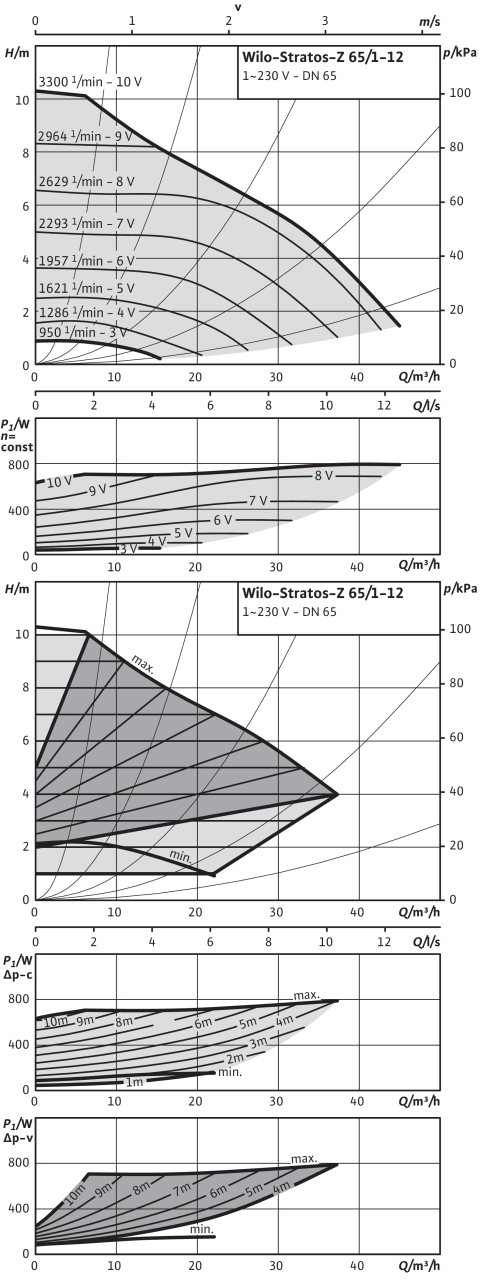

Pumpekurver

Stratos-Z 65/1-12

Stratos-Z 65/1-12
Stratos-Z 65/1-12

Klemmediagram

Stratos

Stratos

SSM:Samlefejlsignal

(åbnekontakt iht. VDI 3814, styrke 1 A, 250 V ~)

Standard: 1~230 V, 50/60 Hz

Option: 3~230 V, 50/60 Hz

Stratos

Bestillingsinformation

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos-Z 65/1-12
  • EAN nummer
    4048482482606
  • Artikelnummer
    2152257
  • Vægt brutto ca. m
    33.3 kg
  • Vægt netto ca. m
    31 kg
  • Samlet længde L
    340.0 mm
  • Højde uden emballage H
    432 mm
  • Farve
    grøn/sort
  • Emballageegenskab
    Transportemballage
  • Emballagetype
    Boks
  • Antal pr. lag
    4
  • Bredde uden emballage L
    320.0 mm
  • Min. bestillingsmængde
    1
  • Antal pr. palle
    12
