TOP-Z 40/7
Datablad
Hydrauliske data
-
Maks. driftstryk PN10 bar
-
Løftehøjde maks. H Qmin6.0
-
Gennemstrømningsvolumen maks. Qmax16.2
-
Min. medietemperatur Tmin-20 °C
-
Maks. medietemperatur Tmax110 °C
-
Omgivelsestemperatur min. Tmin0 °C
-
Maks. omgivelsestemperatur Tmax40 °C
-
Maks. tilladt total hårdhed i brugsvandscirkulationssystemer3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) til 20/4 + 25/6)
Motordata
-
Nettilslutning1~230 V, 50 Hz
-
Mærkekapacitet P2180.0 W
-
Mærkestrøm IN1.62 A
-
Omdrejningstal maks. nmax2700 rpm
-
Effektforbrug (min) P1 min175.0 W
-
Strømindgang P1 maks. P1 max340.0 W
-
Afgivet interferensEN 61000-6-3
-
InterferensmodstandEN 61000-6-2
-
Kapslingsklasse motorIPX4D
-
IsoleringsklasseH
-
Kabelforskruning2 x PG13.5
-
Motorværnvalgfri udløserenhed SK 602N/622N
Materialer
-
PumpehusEN-GJL-250
-
PumpehjulPPE-GF30
-
Aksel1.4122
-
Materiale lejeKulgrafit
Installationsmål
-
På indsugningssiden rørtilslutning RPSDN 40
-
Rørtilslutning på tryksiden RPDDN 40
-
Indbygningsmål l0250 mm
Informationer om ordreplaceringer
-
FabrikatWilo
-
ProduktbetegnelseTOP-Z 40/7
-
EAN nummer4016322685425
-
Artikelnummer2046631
-
Vægt netto ca. m12 kg
-
Vægt brutto ca. m12.4 kg
-
Længdemål med emballage350 mm
-
Højdemål med emballage260 mm
-
Breddemål med emballage225 mm
-
EmballageegenskabTransportemballage
-
EmballagetypeBoks
-
Min. bestillingsmængde1
Udbudstekst
Denne cirkulationspumpe er kun egnet til drikkevand.
Kan anvendes til brugsvandscirkulationssystemer inden for industri og bygningsteknik.
Vedligeholdelsesfri vådløbercirkulationspumpe med gevind- eller flangeforbindelse, indstillelige hastighedstrin til ydelsestilpasning.
Udstyr og funktion
- Manuel ydelsestilpasning med 3 hastighedstrin
- Pumper med enfase-motor:
- P2 til 90 W: Intern beskyttelse mod for høje viklingstemperaturer
- P2 = 180 W: Fuldt motorværn via termosikringskontakter i forbindelse med udløserenhed
- Pumper med trefase-motor:
- P2 til 90 W: Intern beskyttelse mod for høje viklingstemperaturer
- P2 ≥ 180 W: Fuldt motorværn med integreret udløsningselektronik
- Fejlindikator
- Kontakt til samlefejlsignal
- Lampe til kontrol af rotationsretningen
- Nettilslutning 3~ 230 V med omkoblingsstik som option
- Pumpehus i rødgods eller støbejern (rustfrit stål afhængigt af type)
- Kombiflange PN 6/PN 10 (ved DN 40 til DN 65)
- Isoleringskapper
- Yderligere funktioner via eftermonterbart Protect modul C:
- Fejlmelding SSM som potentialefri åbnekontakt
- Driftssignal SBM som potentialefri lukkekontakt
- Styreindgang "prioritet OFF" via ekstern potentialefri kontakt (åbnekontakt)
- Blokeringskontrol
- Fuldt motorværn med udløserenhed
- Fejlkvittering
- Dobbeltpumpestyresystem (to enkeltpumper installeret parallelt): Hoved-/reservepumpedrift (automatisk fejlaktiveret/tidsaktiveret pumpeskift)
Driftsdata
-
PumpemedieWater
-
Maks. driftstryk PN10 bar
-
Maks. tilladt total hårdhed i brugsvandscirkulationssystemer3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) til 20/4 + 25/6)
Motordata
-
Afgivet interferensEN 61000-6-3
-
InterferensmodstandEN 61000-6-2
-
Nettilslutning1~230 V, 50 Hz
-
Strømindgang P1 maks. P1 max340.0 W
-
Omdrejningstal maks. nmax2700 rpm
-
Mærkestrøm IN1.62 A
-
Kapslingsklasse motorIPX4D
-
Kabelforskruning2 x PG13.5
Materialer
-
PumpehusEN-GJL-250
-
PumpehjulPPE-GF30
-
Aksel1.4122
-
Materiale lejeKulgrafit
Installationsmål
-
På indsugningssiden rørtilslutning RPSDN 40
-
Rørtilslutning på tryksiden RPDDN 40
-
Indbygningsmål l0250 mm
Informationer om ordreplaceringer
-
FabrikatWilo
-
ProduktbetegnelseTOP-Z 40/7
-
Vægt netto ca. m12 kg
-
Artikelnummer2046631

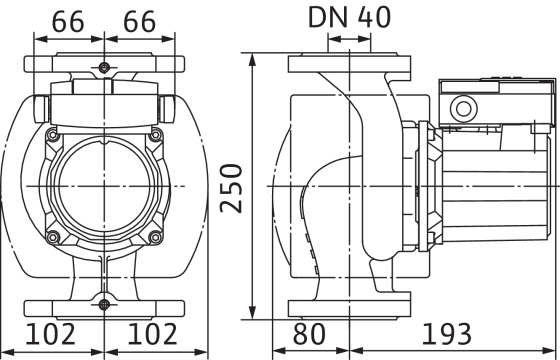

Dimensioner og dimensionstegninger
TOP-S

TOP-Z



Pumpekurver
TOP-Z 40/7, 1~


Klemmediagram
TOP-S

Nettilslutning 1~230 V, 50 Hz
WSK = Termosikringskontakt
Fuldt motorværn i alle hastighedstrin med
SK 602N/SK 622N eller andre styre-/reguleringsenheder med tilslutningsmulighed WSK
Udløsning: Ekstern udløsning på styreenhed/reguleringsapparat
Reset: Fejlkvitteringen gennemføres efter afkøling af motoren
automatisk

Bestillingsinformation
Information for order placements
-
FabrikatWilo
-
ProduktbetegnelseTOP-Z 40/7
-
EAN nummer4016322685425
-
Artikelnummer2046631
-
Vægt brutto ca. m12.4 kg
-
Vægt netto ca. m12 kg
-
Samlet længde L250.0 mm
-
Højde uden emballage H273 mm
-
Farvegrøn/sort
-
EmballageegenskabTransportemballage
-
EmballagetypeBoks
-
Antal pr. lag9
-
Bredde uden emballage L204.0 mm
-
Min. bestillingsmængde1
-
Antal pr. palle45
