Wilo-DrainLift SANI-L

Seriebeskrivelse

Dine fordele

  • Let installation og transport takket være kompakt konstruktion og lav vægt
  • Stor driftssikkerhed takket være dobbeltpumpeanlæg, stort omskiftervolumen, termisk motorværn og netuafhængig alarm
  • Korrosionsfrit design med tekniske plasttyper og rustfrit stål sikrer en pålidelig drift
  • Tilslutninger, der kan vælges frit, giver maksimal monteringsfleksibilitet
  • Kan anvendes universelt takket være flere varianter med to frie gennemgangsdiametre (44/65 mm), driftstype til permanent og intermitterende drift samt versionen til aggressive medier
  • Nem vedligeholdelse og rengøring takket være gennemsigtigt beholderlåg og rengøringsåbning i kontraventilen

Det kompakte dobbeltpumpe-løfteanlæg til flerfamiliehuse og erhvervsejendomme.

Det kompakte dobbelt-fækaliepumpeanlæg Wilo-DrainLift SANI-L er takket være dets store pumpevolumen og de valgbare motordriftstyper "kontinuerlig drift" og "intermitterende drift" den ideelle løsning til anvendelse i flerfamiliehuse og erhvervsejendomme med ukontrolleret spildevandsindtag. Med en fri gennemgangsdiameter på 44 mm eller 65 mm, frit valgbare tilløb og muligheden for at vælge en version til særligt aggressive medier har den meget fleksible anvendelsesmuligheder og er let at installere. Den brugervenlige konstruktion gør vedligeholdelsen ekstra let.

Konstruktion

Kompakt, tilslutningsklart og fuldt neddykket dobbeltpumpe-løfteanlæg til pumpning af fækalieholdigt spildevand.

Anvendelse

Pumpning af fækalieholdigt spildevand:

  • Hvis spildevandet ikke kan tilføres kloaksystemet via et naturligt fald.
  • Tilbageløbssikret vandafledning, når afløbsstedet ligger under tilbageløbsniveauet.

Udstyr/funktion

  • Styreenhed med netuafhængig alarm og kombinationsfejlsignal
  • Tilslutningsklar
  • Beholder med inspektionsåbning und gennemsigtig afdækning
  • Analog niveauregistrering (4 ... 20 mA)
  • Kontraventil med inspektionsåbning
  • Termisk motorovervågning med bimetalføler

Leveringsomfang

  • Løfteanlæg med styreenhed og tilslutningskabel med stik
  • Flangestuds DN 80/100
  • Muffe DN 100 til tryktilslutning
  • Muffe 75 mm til udluftningstilslutning
  • Muffe DN 50 til tømningstilslutning
  • Tilløbssæt med hulsav 124 mm og pakning DN 100
  • Fastgørelsesmateriale
  • Isoleringsmåtte
  • 9 V batteri
  • Drifts- og vedligeholdelseshåndbog

Typekode

Eksempel: DrainLift SANI-L.17T/4C



DrainLift

Produktfamilie



SANI

Spildevandsløfteanlæg



L

Størrelse



17

Maks. løftehøjde



T

Nettilslutning:

  • M = 1~
  • T = 3~


4

Motorens og styreenhedens version:

  • 1 = driftstype: S3, styreenhed: Control MS-L
  • 2 = driftstype: S1, styreenhed: Control MS-L
  • 3 = driftstype: S3, styreenhed: Control EC-L
  • 4 = driftstype: S1, styreenhed: Control EC-L


C

Version til aggressive medier



Tekniske data

  • Nettilslutning: 1~230 V, 50 Hz eller 3~400 V, 50 Hz
  • Driftstype: S3 10%/S1
  • Pumpemedietemperatur: 3 ... 40 °C, maks. 65 °C i 5 min.
  • Omgivende temperatur maks.: 40 °C
  • Beholdervolumen: 122 l
  • Nyttevolumen i forhold til tilløbshøjden*: 60 l (180 mm*)/76 l (250 mm*)/91 l (315 mm*)
  • Tryktilslutning: DN 80
  • Tilløbstilslutning: DN 100/150
  • Udluftningstilslutning: 75 mm
  • Kapslingsklasse styreenhed: IP54
  • Kapslingsklasse løfteanlæg: IP68 (2 mWs/7 d)

Materialer

  • Motorhus: 1.4404
  • Hydraulik: PP-GF30
  • Pumpehjul: PP-GF30 eller 1.4408
  • Beholder: PE
  • Kontraventil: PPS

Beskrivelse/konstruktion

Gas- und vandtæt samlebeholder skråt indløbende opsamlingskammer og inspektionsåbning med gennemsigtig afdækning. Indløbene kan vælges frit, niveauregistreringen udføres med et analogt udgangssignal 4…20 mA. Tryktilslutning med påbygget kontraventil med inspektionsåbning.

Drives af en overflade- eller selvkølende motor med termisk motorovervågning.

Forinstalleret styreenhed til automatisk drift:

Wilo-Control MS-L

  • Kombinationsfejlsignal med potentialefri kontakt
  • Integreret og netuafhængig alarm
  • Justerbar tidsforsinkning
  • 1,5 m tilslutningskabel med påmonteret stik

Wilo-Control EC-L

  • Betjening via display og symbolbaseret, alfanumerisk menu
  • Kombinationsfejlsignal med potentialefri kontakt
  • Enkeltfejlmelding med potentialefri kontakt
  • ModBus-interface
  • Integreret og netuafhængig alarm
  • Justerbar tidsforsinkning
  • 1,5 m tilslutningskabel med påmonteret stik

Alle pumpekurver

Wilo-DrainLift SANI-L

Downloads

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL

Artikelnummer 6088777
Udgave 2020-06
Versionsnummer 01
Sideformat 209.9 x 297.0 mm
Sidetal 40

PDF (3 MB)

Download

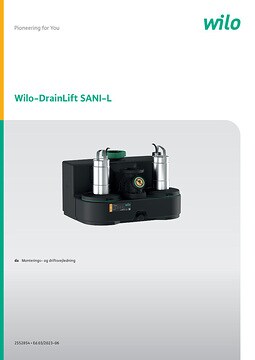

Wilo-DrainLift SANI-L
