Wilo-DrainLift SANI-S

Seriebeskrivelse

Dine fordele

  • Superlet installation og transport takket være pladsbesparende, kompakt konstruktion og meget lav vægt
  • Driftssikker takket være stort omskiftervolumen, termisk motorværn og netuafhængig alarm
  • Korrosionsfrit design med tekniske plasttyper og rustfrit stål sikrer en pålidelig drift
  • Tilslutninger, der kan vælges frit, giver maksimal monteringsfleksibilitet
  • Nem vedligeholdelse og rengøring takket være gennemsigtigt beholderlåg og rengøringsåbning i kontraventilen
  • Valgfri integrering i Wilo-SmartHome, hvis der ønskes direkte underretning via mobiltelefonen

Det mindste og letteste enkeltpumpe-løfteanlæg til en- og tofamiliehuse.

Det kompakte enkelt-fækaliepumpeanlæg Wilo-DrainLift SANI-S er det mindste og letteste løfteanlæg iht. EN12050-1 (uden skærehjul) og dermed ideel til anvendelse i en- og tofamiliehuse. I kraft af anlæggets store pumpevolumen, de frit valgbare tilløb og muligheden for at vælge en version til særligt aggressive medier har DrainLift SANI-S meget fleksible anvendelsesmuligheder og er let at installere. Den brugervenlige konstruktion gør vedligeholdelsen ekstra let. Anlægget er udstyret med en valgfri alarmradiosender, så der ved fejl kan sendes en push-meddelelse til din smartphone. Superlet installation og transport takket være pladsbesparende, kompakt konstruktion og minimal vægt

Konstruktion

Kompakt, tilslutningsklart og fuldt neddykket enkeltpumpe-løfteanlæg til pumpning af fækalieholdigt spildevand.

Anvendelse

Pumpning af fækalieholdigt spildevand:

  • Hvis spildevandet ikke kan tilføres kloaksystemet via et naturligt fald.
  • Tilbageløbssikret vandafledning, når afløbsstedet ligger under tilbageløbsniveauet.

Udstyr/funktion

  • Styreenhed med netuafhængig alarm og kombinationsfejlsignal
  • Tilslutningsklar
  • Beholder med inspektionsåbning und gennemsigtig afdækning
  • Analog niveauregistrering (4 ... 20 mA)
  • Kontraventil med inspektionsåbning
  • Termisk motorovervågning med bimetalføler

Leveringsomfang

  • Løfteanlæg med styreenhed og tilslutningskabel med stik
  • Flangestuds DN 80/100
  • Muffe DN 100 til tryktilslutning
  • Muffe 50 mm til udluftningstilslutning
  • Muffe DN 50 til tømningstilslutning
  • Tilløbssæt med hulsav 124 mm og pakning DN 100
  • Fastgørelsesmateriale
  • Isoleringsmåtte
  • 9 V batteri
  • Drifts- og vedligeholdelseshåndbog

Typekode

Eksempel: DrainLift SANI-S.11M/3C



DrainLift

Produktfamilie



SANI

Spildevandsløfteanlæg



S

Størrelse



11

Maks. løftehøjde



M

Nettilslutning:

  • M = 1~
  • T = 3~


3

Motorens og styreenhedens version:

  • 1 = driftstype: S3, styreenhed: Control MS-L
  • 3 = driftstype: S3, styreenhed: Control EC-L


C

Version til aggressive medier



Tekniske data

  • Nettilslutning: 1~230 V, 50 Hz eller 3~400 V, 50 Hz
  • Driftstype: S3 10%
  • Pumpemedietemperatur: 3 ... 40 °C, maks. 65 °C i 5 min.
  • Omgivende temperatur maks.: 40 °C
  • Beholdervolumen: 47 l
  • Nyttevolumen i forhold til tilløbshøjden*: 25 l (180 mm*)/32 l (250 mm*)
  • Tryktilslutning: DN 80
  • Tilløbstilslutning: DN 100/150
  • Udluftningstilslutning: 50 mm
  • Kapslingsklasse styreenhed: IP54
  • Kapslingsklasse løfteanlæg: IP68 (2 mWs/7 d)

Materialer

  • Motorhus: 1.4404
  • Hydraulik: PP-GF30
  • Pumpehjul: PP-GF30
  • Beholder: PE
  • Kontraventil: PPS

Beskrivelse/konstruktion

Gas- und vandtæt samlebeholder skråt indløbende opsamlingskammer og inspektionsåbning med gennemsigtig afdækning. Indløbene kan vælges frit, niveauregistreringen udføres med et analogt udgangssignal 4…20 mA. Tryktilslutning med påbygget kontraventil med inspektionsåbning.

Drev via en overfladekølet motor med termisk motorovervågning.

Forinstalleret styreenhed til automatisk drift:

Wilo-Control MS-L

  • Kombinationsfejlsignal med potentialefri kontakt
  • Integreret og netuafhængig alarm
  • Justerbar tidsforsinkning
  • 1,5 m tilslutningskabel med påmonteret stik

Wilo-Control EC-L

  • Betjening via display og symbolbaseret, alfanumerisk menu
  • Kombinationsfejlsignal med potentialefri kontakt
  • Enkeltfejlmelding med potentialefri kontakt
  • ModBus-interface
  • Integreret og netuafhængig alarm
  • Justerbar tidsforsinkning
  • 1,5 m tilslutningskabel med påmonteret stik

Alle pumpekurver

Wilo-DrainLift SANI-S

Downloads

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL

Artikelnummer 6088777
Udgave 2020-06
Versionsnummer 01
Sideformat 209.9 x 297.0 mm
Sidetal 40

PDF (3 MB)

Download

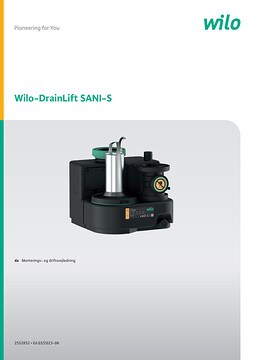

Wilo-DrainLift SANI-S

Artikelnummer 2552852
Udgave 2020-05
Versionsnummer 01
Sideformat 209.9 x 297.0 mm
Sidetal 28

PDF (4 MB)

Download
