Wilo-Medana CH1-L

Seriebeskrivelse

Dine fordele

  • Stor effektivitet takket være høj hydraulisk ydelse
  • Let og hurtig ibrugtagning/vedligeholdelse takket være store åbninger til fyldning og tømning af pumperne
  • Stor pålidelighed med henblik på robusthed og lav støjudvikling takket være spaltering og korrosionsbestandig lanterne med katodisk elektroforetisk lakering
  • Kan anvendes i omgivende temperaturer op til 50° C og dermed udvidet anvendelsesområde specielt til systemintegrering
  • Egnet til drikkevandsanvendelse

Effektiv systemintegrering.

I kraft af sit drikkevandscertifikat er Wilo-Medana CH1-L også egnet til drikkevandsanvendelser. Den selvoptimerende pumpe med flere trin når maksimale hydrauliske ydelser. Den kompakte og robuste konstruktion med korrosionsbestandige komponenter og mulighed for anvendelse i omgivende temperaturer op til 50° C giver et stort anvendelsesområde for pumpeintegration i større systemer.

Konstruktion

Selvoptimerende, vandret pumpe med flere trin

Anvendelse

• Vandforsyning og trykforøgelse

• Vanding

• Industriel proces

Udstyr/funktion

  • Pumpe af rustfrit stål i blokkonstruktion
  • Gevindtilslutning
  • 1-fase- eller tre-fase-motor
  • En-fase-motoren udstyret med integreret termisk motorværn (med automatisk genstart).

Leveringsomfang

  • Pumpe
  • Monterings- og driftsvejledning

Typekode

Eksempel:

Wilo-MEDANA CH1-L.202-1/E/A/10T

MEDANA

Produktbetegnelse for overfladepumpe

CH

Erhvervsmæssigt vandret

1

Serieniveau (1 = intro, 3 = standard, 5 = premium)

L

Lang aksel

2

Enkeltpumpens nominelle gennemstrømningsvolumen [m3/h]

02

Antal enkeltpumpe-trin

1

1 = AISI 304



2 = AISI 316L

E

E = EPDM-pakning

A

A = frekvens 50 Hz / enfaset / 230 V



B = frekvens 60 Hz / enfaset / 220 V



C = frekvens 60 Hz / enfaset / 230 V



D = frekvens 50 Hz / trefaset / 400 V



E = frekvens 50 Hz / trefaset / 230 – 400 V



F = frekvens 60 Hz / trefaset / 220 – 380 V



G = frekvens 60 Hz / trefaset / 265 – 460 V



I = frekvens 60 Hz / trefaset / 460 V

10

Nominelt tryk (bar)

T

T = gevindtilslutninger



P = Victaulic-tilslutninger

Tekniske data

  • Nettilslutning: 1~230 V (±10 %), 50 Hz
  • Nettilslutning: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Medietemperatur: -20 til +120 °C (EPDM), -20 til +90 °C (FKM)
  • Maks. driftstryk: 10 bar
  • Maks. indsugningstryk: 6 bar
  • Kapslingsklasse: IP55
  • Rørtilslutningernes nominelle diameter: fra G1" til G2", alt efter version

Materialer

  • Pumpehjul, trinkamre og pumpehus i rustfrit stål 1.4301/1.4404
  • Aksel 1.4301 eller 1.4404 rustfrit stål
  • EPDM/FKM- (Viton-) pakning
  • Akseltætning: EPDM-version: B-kul/siliciumkarbid; FKM-version: B-kul/siliciumkarbid
  • Leje wolframkarbid/aluminiumoxid
  • Pumpefødder i aluminium

Downloads

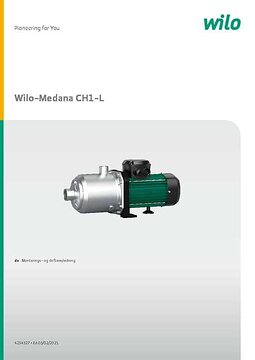

Wilo-Medana CH1-L
