Wilo-Rexa MINI3

Seriebeskrivelse

Dine fordele

  • God virkningsgrad og høj driftssikkerhed takket være optimeret hydraulik
  • Let installation også i smalle vandafledningshuller takket være kompakt design med integreret kondensator, lav vægt og gevindflange
  • Pålidelig drift ved vandafledning i forskellige anvendelser takket være korrosionsfrit pumpehjul og forseglet kabelindføring
  • Længere vedligeholdelsesintervaller takket være tætningskammer med stort volumen og dobbelt pakning
  • Hurtig vedligeholdelse takket være direkte adgang til tætningskammer og pumpehus

Den pålidelige smuds- og spildevandspumpe til vandafledning fra huse og grunde.

Wilo-Rexa MINI3 er den perfekte standard-spildevandsdykpumpe til transport af snavset vand og fækaliefrit spildevand iht. DIN EN 12050-2 til vandafledning fra huse og grunde. Pumpen kan anvendes fleksibelt til både stationær og transportabel vådinstallation. Den optimerede hydraulik giver stor stabilitet ved universel anvendelse med forskellige pumpemedier. Installationen er takket være det kompakte design også mulig i smalle vandafledningshuller. Det oliefyldte tætningskammer med dobbelt pakning muliggør længere vedligeholdelsesintervaller. Direkte adgang til de vigtigste komponenter letter vedligeholdelsen.

Konstruktion

Spildevandsdykpumpe til intermitterende drift til stationær og transportabel vådinstallation.

Anvendelse

Pumpning af

  • Spildevand uden fækalier
  • Snavset vand

Udstyr/funktion

  • Tilslutningskabel med
    • Stik (P-version)
    • Stik og flydekontakt (A-version)
    • fri kabelende (3~)
  • Selvskiftende termisk motorovervågning

Leveringsomfang

Pumpe med tilslutningskabel og

    • Stik (P-version)
    • Stik og flydekontakt (A-version)
    • fri kabelende (3~)

Monterings- og driftsvejledning

Typekode

Eksempel:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

Rexa

Spildevandsdykpumpe

MINI3

Serie

V

Friløbspumpehjul

04

Nominel diameter tryktilslutning G 1½

11

Maks. løftehøjde i m

M

Version af nettilslutning:

M = 1~

T = 3~

06

Værdi/10 = motoreffekt P2 i kW

5

Frekvens (5 = 50 Hz, 6 = 60 Hz)

23

Nøgle til dimensioneringsspænding

A

Elektrisk ekstraudstyr:

  • Uden = med fri kabelende
  • P = med stik
  • A = med flydekontakt og stik

5M

Længde tilslutningskabel

Tekniske data

  • Nettilslutning: 1~ 230 V, 50 Hz eller 3~ 400 V, 50 Hz
  • Driftstype neddykket: S1
  • Driftstype opdykket: S3 15%
  • Kapslingsklasse: IP68
  • Isoleringsklasse: F
  • Medietemperatur: 3 ... 40 °C
  • Fri gennemgangsdiameter: 40 mm

Materialer

  • Pumpehus: støbejern
  • Pumpehjul: kompositmateriale
  • Dækplade på sugestudsen: Rustfrit stål
  • Motorhus: Rustfrit stål
  • Aksel: Rustfrit stål
  • Pakning, motorside: NBR
  • Pakning, medieside: SiC/SiC
  • Pakning, statisk: NBR

Beskrivelse/konstruktion

Spildevandsdykpumpe som neddykkeligt blokaggregat til transportabel vådinstallation i intermitterende drift.

Hydraulik

Pumpe med friløbspumpehjul og fri gennemgangsdiameter på 40 mm. Tryktilslutning som lodret gevindforbindelse.

Motor

Overfladekølet motor i vekselstrøm- (med integreret driftskondensator) og trefasestrømversion for direkte start. Varmen afgives direkte til det omgivende medium via motorhuset. Motorerne kan anvendes neddykket i permanent drift (S1) og opdykket i intermitterende drift (S3).

Motoren er udstyret med en selvkoblende termisk motorovervågning. Det vil sige, at motoren frakobles ved overophedning og automatisk tilkobles igen efter afkøling.

Tilslutningskablet har en længde på 5 m eller 10 m og fås i følgende versioner:

  • Med ledige kabelender
  • Med stik
  • Med flydekontakt og stik

Pakning

Tætningen udføres på mediesiden med en glideringstætning og på motorsiden med en akseltætningsring. Mellem pakningerne er der et tætningskammer med hvidoliepåfyldning.

Alle pumpekurver

Wilo-Rexa MINI3

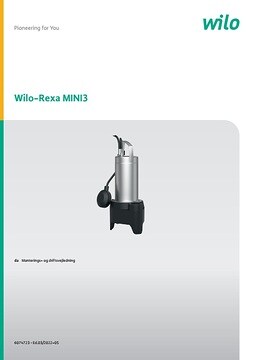

Downloads
