Wilo-Rexa SUPRA-V
Seriebeskrivelse



Dine fordele
- Stor driftssikkerhed og reducerede serviceomkostninger takket være tilstopningsfri fristrømshydraulik med stor fri gennemgangsdiameter
- Lave driftsomkostninger takket være optimal hydraulisk virkningsgrad (op til 60,7 %) og valgfri IE3-motorteknologi (i henhold til IEC 60034-30-1)
- Kundespecifikke versioner til anlægsspecifikke løsninger
- Lang levetid i slibende og korrosive pumpemedier takket være Ceram-belægninger
Med Wilo-Digital Data Interface:
- Let opkobling via Ethernet-grænseflade
- Let integrering i eksisterende styreteknik gennem anvendelse af standardiserede protokoller
- Sparer tid og letter arbejdsdagen ved hjælp af komfortabel fjernovervågning af driftstilstanden og digitale tools som f.eks. typeskilt, servicelogbog og betjeningsvejledning
Wilo-Rexa SUPRA-V med Digital Data Interface: Stor energibesparelse og digital betjeningskomfort sikrer mere økonomisk spildevandsstyring.
Wilo-Rexa SUPRA-V med Wilo-Digital Data Interface forener den bedste hydrauliske virkningsgrad i sin klasse med højeffektive IE3-motorer (i henhold til IEC 60034-30-1) og en fuldt integreret digital opkoblingsmulighed. På den måde sørger den ikke blot for minimale driftsomkostninger ved høj driftssikkerhed, men tilbyder derudover også alle muligheder for moderne kommunikationstilslutning – en sand lettelse af arbejdsdagen, som også kommer til udtryk i form af reduceret indsats og dermed lavere omkostninger.
Konstruktion
Spildevandsdykpumpe uden og med aktivt kølesystem til permanent drift til stationær eller transportabel vådinstallation samt til stationær tørinstallation.
Anvendelse
Pumpning af
- Ubehandlet spildevand med fækalier og langfibrede bestanddele
- Spildevand med fækalier
- Forrenset spildevand uden fækalier og langfibrede bestanddele
- Procesvand
- Snavset vand
Udstyr/funktion
- Tung robust version af støbejern
- Overfladekølet motor eller selvkølende motor med 1- eller 2-kammersystem
- Som option med eksplosionsbeskyttelse iht. ATEX eller FM
- Motorafhængige overvågningsanordninger:
- Viklingstemperatur
- Fugtovervågning i tætningskammer og motor-/terminalboks
- Motorlejetemperatur
- Påmonteret tilbehør
Leveringsomfang
- Tilslutningsklar spildevandsdykpumpe
- Tilslutningskabel med fri kabelende
- Påmonteret tilbehør
- Drifts- og vedligeholdelseshåndbog
Typekode
Eks.: | Wilo-Rexa SUPRA-V10-738A + FK 17.1-6/16KEx |
Hydraulik: | SUPRA-V10-738A |
SUPRA | Spildevandsdykpumpe |
V | Friløbspumpehjul |
10 | x10 = nominel diameter tryktilslutning f.eks. DN 100 |
73 | Effektkode |
8 | Pumpekurvenummer |
A | Materialeudførelse (A = standard) |
Motor: | FK 17.1-6/16KEx |
FK | Motortype: T = overfladekølet motor uden kølesystem FK, FKT, HC = selvkølende motor med aktivt kølesystem |
17.1 | Størrelse |
6 | Antal poler |
16 | x10 = pakkelængde i mm |
K | Pakningsversion: H = akseltætningsring/akseltætning G = to separate akseltætninger K = bloktætningskassette med to akseltætninger |
Ex | Med Ex-godkendelse |
Tekniske data
- Nettilslutning: 3~400 V, 50 Hz
- Driftstype neddykket: S1
- Driftstype opdykket: S1 eller S2
- Kapslingsklasse: IP68
- Isoleringsklasse: H
- Medietemperatur: 3... 40 °C, højere temperaturer på forespørgsel
- Fri gennemgangsdiameter på 45...130 mm
- Maks. nedsænkning: 20 m
Materialer
- Husdele: Støbejern eller sejjern
- Pumpehjul: Støbejern eller sejjern
- Statiske tætninger: NBR eller FPM
- Tætning på mediesiden: Glideringstætning af SiC/SiC
- Pakning på motorsiden:
- Akseltætningsring af NBR
- Akseltætning af SiC/SiC eller kul/keramik
- Aksel: Rustfrit stål 1.4021
Beskrivelse/konstruktion
Spildevandsdykpumpe som neddykkeligt blokaggregat til stationær og transportabel våd- og tørinstallation.
Hydraulik
Afgangen på tryksiden er udført som horisontal flangeforbindelse. Den maks. mulige tørsubstans er 8 %. Der anvendes friløbspumpehjul.
Motor
Overfladekølede motorer (T-motor) har ikke noget eget kølesystem og afgiver deres varme direkte til det omgivende medie via husdelene. Motorerne kan derfor anvendes neddykket i permanent drift. Afhængigt af konstruktionsstørrelsen kan de også anvendes ikke-neddykket i kortvarig drift.
De selvkølende motorer (FK-, FKT-, HC-motor) har et aktivt kølesystem afgiver deres varme til det transporterede medium via en integreret varmeveksler. Derfor er disse motorer egnede til permanent drift i neddykket og ikke-neddykket tilstand og dermed også til tørinstallation.
Ved alle motorer er der et tætningskammer for at beskytte motoren mod indtrængende medie. Der er adgang til dette udefra, og det kan som option overvåges med en stavelektrode. Alle anvendte påfyldningsmedier er potentielt biologisk nedbrydelige og ufarlige for miljøet.
Tilslutningskablet har frie kabelender og længden er kundespecifik. T-, HC- og FKT-motorernes kabelindføring er indstøbt vandret vandtæt.
Pakning
Afhængigt af motortypen er følgende varianter af pakninger på medie- og motorsiden mulige:
- Variant H: På mediesiden med en glideringstætning, på motorsiden med en radialakseltætningsring
- Variant G: To uafhængigt virkende glideringstætninger
- Variant K: Bloktætningskassette med to uafhængigt virkende akseltætninger
Højeffektive motorer
Ud over standardmotorerne fås der også højeffektive motorer med IE3-klassificering (i overensstemmelse med IEC 60034-30). Da de er baseret på det samme grundlag som standardmotorerne, er de ens, hvad angår udstyr og funktion. Dermed står der også de samme hydrauliksystemer til rådighed.
Ex-godkendelse
Motorerne fås med godkendelse til anvendelse i eksplosionsfarlige områder iht. ATEX og FM.
Alle pumpekurver
Wilo-Rexa SUPRA-V


Downloads

Wilo-EMU FA
Artikelnummer | 6074691 |
Udgave | 1606 |
Versionsnummer | 03 |
Sideformat | 209.9 x 297.0 mm |
Sidetal | 76 |
PDF (7 MB)
Download
Wilo-EMU FA
Artikelnummer | 6074692 |
Udgave | 1606 |
Versionsnummer | 04 |
Sideformat | 209.9 x 297.0 mm |
Sidetal | 56 |
PDF (5 MB)
Download
Wilo-EMU FA
Artikelnummer | 6072704 |
Udgave | 1606 |
Versionsnummer | 05 |
Sideformat | 209.9 x 297.0 mm |
Sidetal | 96 |
PDF (8 MB)
Download

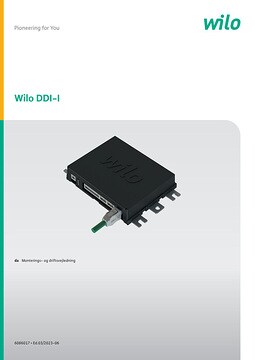

Wilo DDI-I
Artikelnummer | 6086017 |
Udgave | 2019-10 |
Versionsnummer | 01 |
Sideformat | 209.9 x 297.0 mm |
Sidetal | 60 |
PDF (4 MB)
Download

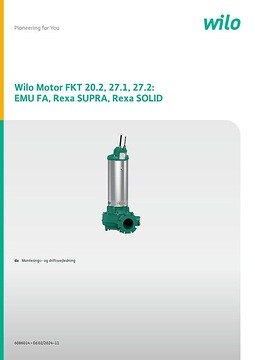

Wilo Motor FKT 20.2, 27.1, 27.2:#EMU FA, Rexa SUPRA, Rexa SOLID
Artikelnummer | 6086014 |
Udgave | 2019-10 |
Versionsnummer | 01 |
Sideformat | 209.9 x 297.0 mm |
Sidetal | 60 |
PDF (4 MB)
Download

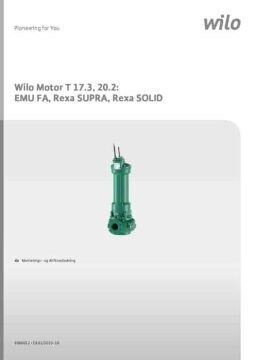

Wilo Motor T 17.3, 20.2:#EMU FA, Rexa SUPRA, Rexa SOLID
Artikelnummer | 6086012 |
Udgave | 2019-10 |
Versionsnummer | 01 |
Sideformat | 209.9 x 297.0 mm |
Sidetal | 56 |
PDF (3 MB)
Download

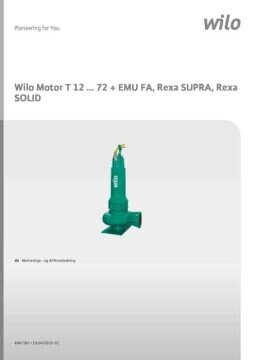

Wilo Motor T 12 ... 72 + EMU FA, Rexa SUPRA, Rexa SOLID
Artikelnummer | 6067561 |
Udgave | 2019-01 |
Versionsnummer | 04 |
Sideformat | 209.9 x 297.0 mm |
Sidetal | 64 |
PDF (5 MB)
Download

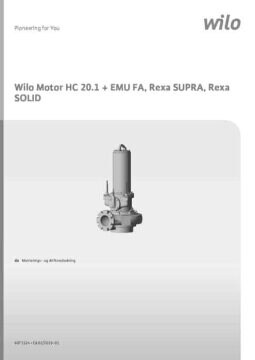

Wilo Motor HC 20.1 + EMU FA, Rexa SUPRA, Rexa SOLID
