Comfort COR-2 Helix VE 410/K/CCe
Andmeleht
Hüdraulika andmed
-
JuhtimineSagedusmuunduriga
-
Max töörõhk p16 bar
-
Toruühendus survepoolel DNdR 1½
-
Toruühendus imipoolel DNsR 1½
-
Astmete arv10
-
Vedeliku min temperatuur T3 °C
-
Vedeliku max temperatuur T50 °C
-
Keskkonnatemperatuur min T5 °C
-
Max keskkonnatemperatuur T40 °C
Mootori andmed
-
Toiteühendus3~400 V, 50 Hz
-
Pingetaluvus400/50:+/-10%_380/60:+/-10%_460/60:+/-10%
-
IsolatsiooniklassF
-
KaitseklassIP55
-
Mootori nimivõimsus P22.20 kW
-
Nimivool IN5.10 A
-
Mootori kasutegur ηm 50 % ηM 50%88.5
-
Mootori kasutegur ηm 75 % ηM 75%88.5
-
Mootori kasutegur ηm 100 % ηM 100%88.5
Materjalid
-
Pumbakorpus1.4301, X5CrNi18-10
-
Tööratas1.4307, X2CrNi18-9
-
Võll1.4301, X5CrNi18-10
-
VõllitihendQ1BE3GG
-
Tihendi materjalEPDM
Tellimuste esitamise teave
-
Netokaal umbes m148 kg
-
TootjaWilo
-
TootenimetusComfort COR-2 Helix VE 410/K/CCe
-
Tootenumber2537611
Pakkumise tekst
Kompaktne survetõstmissüsteem vastavalt standarditele DIN 1988 ja DIN EN 806, otseseks või kaudseks ühendamiseks. Komplekti kuuluvad normaaltõmbega, paralleelselt lülitatavad, vertikaalsed roostevabast terasest kuiva rootoriga kõrgsurve-tsentrifugaalpumbad, seejuures on igal pumbal sagedusmuundur. Ühendusvalmis, roostevabast terasest torustikuga, paigaldatud alusraamile, sh juhtseade koos kõigi vajalike mõõte- ja reguleerseadmetega.
Täisautomaatseks veevarustuseks ja rõhu tõstmiseks elu-, büroo- ja haldushoonetes, hotellides, haiglates, kauplustes ning tööstussüsteemides.
Joogivee, tarbevee, jahutusvee, kustutusvee (v.a. tulekustutid vastavalt standardile DIN14462 ja kohaliku tuletõrjeameti kooskõlastusega) või muu tarbevee pumpamiseks, mis ei riku keemiliselt ega mehaaniliselt kasutatud materjale ega sisalda abrassiivseid või pikakiulisi koostisosi
Eripärad / toote eelised
- Stabiilne süsteem vastavalt kõigile standardis DIN 1988 (EN 806) esitatud nõuetele
- Pumpade WRAS/KTW/ACS-luba kõigile vedelikuga kokkupuutuvatele osadele (EPDM versioon)
- Seeria Helix VE ülitõhus pumbahüdraulika süsteem ühenduses IE4 IEC-normmootoritega, samuti õhkjahutusega integreeritud sagedusmuunduriga
- Energiasäästlikkus tänu ebaproportsionaalselt suurele reguleeritavale sagedusvahemikule 25 Hz kuni maksimaalselt 60 Hz
- Suurim reguleerimismugavus ja lihtsaim teenindamine tänu punase nupu tehnoloogiale
- Integreeritud kuivalt töötamise tuvastus automaatse väljalülitusega veepuuduse korral mootori reguleerimiselektroonika võimsustunnusjoone alusel
- Pöörlemissuunast sõltumatu pumpade liugrõngastihend, mis on hõlpsat hooldust silmas pidades kartušš-konstruktsiooniga
- Paindlik äärikudisain, mis võimaldab otsest juurdepääsu liugrõngastihendile
- Eemaldatav sidur võimaldab vahetada liugrõngastihendit ilma mootorit maha monteerimata (alates 7,5 kW)
- Kogu seadme survekaole optimeeritud hüdraulika
- Töövedelikega kokkupuutuvad osad on korrosioonikindlad
- Juhtseade Comfort CCe laiendatud funktsioonidega, programmeeritava mäluga mikroarvutiga juhtsüsteemiga ja graafilise puutetundliku ekraaniga, sh sagedusmuundur põhikoormuspumba sujuvaks juhtimiseks
- Optimaalse töööala tehasepoolne kontrollimine ja eelseadistamine (sh vastuvõtutunnistus tuginedes standardile EN10204 - 3.1)
Varustus/funktsioon
- Seeria Helix VE roostevabast terasest kõrgsurve-tsentrifugaalpumbad
- Põhiraam elektrolüütiliselt tsingitud terasest ja reguleeritava kõrgusega võnkesummutitega löögihelide isoleerimiseks
- Tagasilöögiklapp pumba imi- ja survepoolel
- Tagasivoolutõkis iga pumba survepoolel
- Membraansurvepaak 8 l, PN16, koos survepoolse läbivooluarmatuuriga vastavalt standardile DIN 4807
- Rõhuandur (4-20 mA) survepoolel
- Manomeeter survepoolel
- Pumba automaatne juhtimine täiselektroonilise
Comfort-Controller (CCe) terasplekist korpuses, RAL 7035 ülesehitusega, kaitseklass IP 54, komplekti kuulub sisemine juhtpinge toide, CPU, sagedusmuundur, analoogne ja digitaalne sisend- ja väljundmoodul, et juhtida sagedusmuunduriga elektroonilisi pumpasid.
Kasutamine/näidud
- Graafiline puuteekraan 3-värvilise taustavalgustusega töörežiimidest töö / rike / kinnitatud rike teavitamiseks ning sümbolites ja lihttekstiga menüü kuues keeles (valitav 27 Euroopa ja Aasia keele hulgast)
- Sümbolites ja lihttekstiga menüü
- 3 kasutustasandit, menüükeele näit või seade, paroolid, tööparameetrid, seadeparameetrid
- Tehases eelseatud parameetrid lihtsaks kasutuselevõtuks
- Standardselt on seatavad kolm nimiväärtust, nimiväärtused 2 ja 3 on aktiveeritavad kontakti kaudu või aja seadmisel, välise nimiväärtuse edastus 0/4-20mA signaali kaudu
- Pumba oleku ja tegeliku rõhu näit
- Lukustatav pealüliti
- Valitav töö reservpumbaga või ilma
- Iga pumba töötundide loendur
- Terviksüsteemi töötundide loendur
- Lülitustsükli loendur igal pumbal
- Terviksüsteemi lülitustsüklite loendur
- Viimase 35 tõrke register reaalajakella ajatempliga
Juhtimine
- 1 kuni 6 reguleeritud sagedusega pumba täisautomaatne seadmine nimi- ja tegeliku väärtuse võrdlemise teel
- 0-10 V analoogväljundid elektrooniliste pumpade ja sagedusmuunduri juhtimiseks, potentsiomeeter pöörlemiskiiruse eelvalimiseks ja LED-näidud iga ajami avariirežiimi jaoks
- Päevane taimer nt 2. või 3. Seadeväärtus
- Automaatne, koormusest sõltuv sisselülitus 1 kuni n max koormuse pumbal (n) seoses rõhukonstandi seadeväärtusega - konstantne, p-c
- Pumpade töörežiim on vabalt valitav (Käsi-, väli-, automaatrežiim)
- Käsi-0-automaatlüliti: Iga pumba töörežiimi eelvalik ja juhtimishäire puhul manuaalne režiim „Käsi“ (avarii-/ võrgu testimisrežiim, mootori kaitse on olemas), „O“ (pump on välja lülitatud - juhtimise kaudu sisselülitamine ei ole võimalik) ja "Auto" (lubatud on pumba töö juhtimise abil automaatrežiimis)
- Automaatne, seatav pumbavahetus
- Pumba vahetamine tööaja optimeerimisega töötundide abil
- Alternatiiv: tsükliline pumbavahetus seatava aja järel ilma töötunde arvestamata
- Alternatiiv impulsi kaudu: iga uue nõude järel vahetatakse töötunde arvestamata põhikoormuspumpa
- Alternatiiv pumpade eelvalikuga: siin saab ühe pumba määrata pidevaks põhikoormuspumbaks. Kõiki tippkoormuspumpasid vahetatakse tööaja järgi optimeeritult
- Automaatne, seatav pumbatestimine
- Aktiveeritav/deaktiveeritav
- Kahe proovikäituse vaheline aeg on vabalt valitav
- Blokeerimisajad vabalt programmeeritavad
- Pöölemiskiirus vabalt reguleeritav
Kontroll
- Süsteemi tegeliku väärtuse väljastus analoogsignaali 0-10 V kaudu välise mõõtmise ja näidu jaoks, 10 V vastab anduri lõppväärtusele
- Anduri juhtme purunemiskontroll
- Mootorikaitse lüliti / mootori kaitsekombinatsioon ( alates 5,5 kW termiline ülekoormusrelee)
- Automaatne ümberlülitus tööpumba tõrke korral reservpumbale
- Süsteemi maksimum- ja miinimumväärtuste kontroll seatavate viiteaegade ja piiridega
- Süsteemi maksimum- ja miinimumväärtuste kontroll seatava ajalise viivitusega
- Nullkogusetest seadme väljalülitamiseks, kui ei toimu vee eemaldamist (parameetrid seadistatavad)
- Torutäitmisfunktsioon tühjade torude täitmiseks (tarbijavõrgu esmakordne täitmine)
- Kuivkäigukaitse, aktiveeritav kontakti abil, nt ujuklülitile või rõhklülitile
Liidesed
- Potentsiaalivabad kontaktid koondtööteadete ja koondveateadete SBM/SSM jaoks
- SBM ja SSM logistika muutmine on võimalik
- Kontaktid väliste seadmete sisse ja välja lülitamiseks ja kuivkäigukaitse
- Väline sisse/välja, kontakti abil seadme automaatrežiimi väljalülitamiseks
- Termomähise kontakti ühenduse sisendid
Lisavarustus (paigaldus tehases või hiljem vastavalt tehniliste asjaolude täpsustamisele)
- Signaalimuundur 0/ 2-10 V, 0/ 4-20 mA
- Analüüsirelee PTC-mootorikaitsmele
- Üksikrežiimi ja rikketeade
- Juhtmoodul DDC (väline pumbavahetus, väline pumbatestimine, väline kinnitamine, peakoormuspumpade sisse- ja väljalülitamine)
- Puhvriga toiteplokk
- Liiasusandur
- Ühendus hoonehaldussüsteemiga vastavalt VDI 3814
Soovitatavad tarvikud (tellida eraldi)
- kuivkäigukaitsme valikuline WMS komplekt
- Painduvad ühendustorud või kompensaatorid
- Süsteemieralduse mahuti
- Membraansurvepaak
- Keermekorgid keermestatud kogumistorustikuga süsteemide korral
Siinisüsteemid (valikulised)
- BACnet, ProfiBus (Profi-siin), LON-siin, CAN-siin, Modbus RTU (Mod-siin RTU), veebiserver (Ethernet), GSM-modem
- Võimalik on andmete ülekandmine GPRS modemiga
Ülejäänu tellimisel
Vastavus normidele
- Joogivee seadmete paigalduse tehnilised regulatsioonid (TRWI) vastavalt DIN 1988 (EN806)
- Membraansurvepaak/paisupaagid vastavalt DIN 4807
- Elektroonilist varustust kasutavad tugevvooluseadmed EN 50178
- Masinate elektrivarustus EN 60204-1
- Koduseks kasutamiseks mõeldud ja muude selletaoliste elektriseadmete ohutus EN 60335-1
- Madalpinge-lülitusseadmete kombinatsioonid EN 60439-1/ 61439-1
- Elektromagnetillise ühilduvuse häirekindlus tööstuspiirkondades EN 61000-6-2
- Elektromagnetilise ühilduvuse häired elamu- ja kaubanduspiirkondades ningn väikeettevõtetes vastavalt standardile EN 61000-6-3
Tööandmed
-
Pumbatav vedelikWater
-
Maksimaalne töörõhk PN16 bar
-
Sisestusrõhk10 bar
Mootori andmed
-
Toiteühendus3~400 V, 50 Hz
-
Mootori nimivõimsus P22.20 kW
-
Nimivool IN5.10 A
-
Nimipöörded n3500 rpm
-
IsolatsiooniklassF
-
Protection class motorIP55
Materjalid
-
Pumbakorpus1.4301, X5CrNi18-10
-
Tööratas1.4307, X2CrNi18-9
-
Võll1.4301, X5CrNi18-10
-
VõllitihendQ1BE3GG
-
Tihendi materjalEPDM
-
Torustiku materjal1.4571, X6CrNiMoTi17-12-2
Paigaldusmõõdud
-
Toruühendus imipoolel DNsR 1½
-
Toruühendus survepoolel DNdR 1½
Tellimuste esitamise teave
-
TootjaWilo
-
TootenimetusComfort COR-2 Helix VE 410/K/CCe
-
Netokaal umbes m148 kg
-
Tootenumber2537611

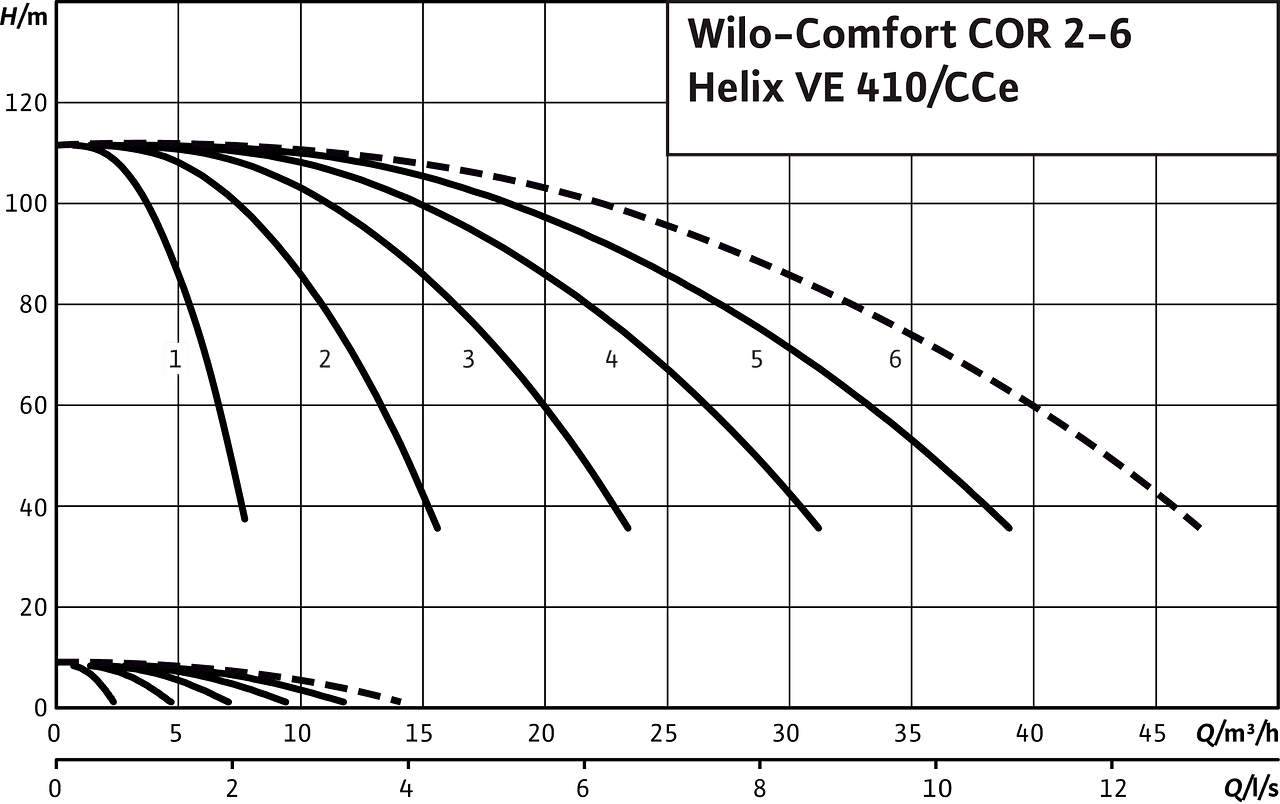

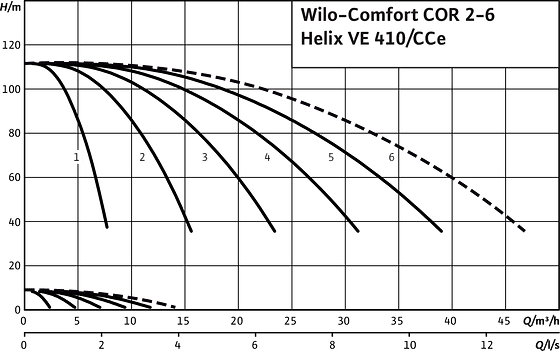

Töökarakteristikud
Comfort COR2-6 Helix VE 410/CCe

---- kaasa arvatud varupump

Tellimisteave
Information for order placements
-
TootjaWilo
-
TootenimetusComfort COR-2 Helix VE 410/K/CCe
-
EAN number4048482263908
-
Tootenumber2537611
-
Brutokaal umbes m173.0 kg
-
Netokaal umbes m148 kg
-
Kogupikkus L600.0 mm
-
Kõrgus ilma pakendita H1670 mm
-
Värvusroheline/must/hõbe
-
Pakkematerjali omadusedTranspordipakend
-
PakendusviisÜhekordse kasutusega alus
-
Arv kihtide kohta1
-
Laius ilma pakendita L737.0 mm
-
Minimaalne tellimishulk1
-
Arv aluse kohta1
