EMU RZP 60-3.38-4/24 S17
Andmeleht
Ühik
-
Netokaal umbes m208 kg
-
Plahvatuskaitse ATEXvalikuline
-
Plahvatuskaitse FMvalikuline
-
Mootori kaitseklassIP68
Propeller
-
Propelleri kontstruktsioonIsepuhastuva rummuga kolme labaga propeller; tagurpidi kõverdatud, seetõttu ummistus- ja mähkumisvaba
-
Nominal propeller diameter Dnom600 mm
-
Propelleri pöörlemiskiirus n380 1/min
-
Ülekande ulatus3.880
Täitekogused/-tüübid
-
Eelkambri täitmineÜlekandeõli CLP220
-
Eelkambri täitekogus V1,20 l
-
Ülekandekambri täitmineÜlekandeõli CLP220
-
Ülekandekambri täitekogus V0,50 l
-
Tihenduskambri täitmineParafiinõli
-
Tihenduskambri täitekogus V1,10 l
Mootor/elektroonika
-
Mootori tüüpT 17-4/24R (Ex)
-
Mootori konstruktsioonSukelmootor – pindjahutusega
-
Toiteühendus3~400 V, 50 Hz
-
Nimivool IN21,00 A
-
Käivitusvool - otse IA123 A
-
Käivitusvool - täht-kolmnurk IA41 A
-
Võimsustarve P1 max12,20 kW
-
Mootori nimivõimsus P210,00 kW
-
Pöörlemissagedus n1417 1/min
-
Mootori energiaefektiivsusklass-
-
Kasutegur ηM82,0 Protsendimäär
-
Võimsustegur cos φ0.85
-
Vedeliku min temperatuur Tmin3 °C
-
Vedeliku max temperatuur Tmax40 °C
-
max sukeldussügavus20,00 m
-
IsolatsiooniklassH
-
Max lülitussagedus t15 1/h
-
min lülituspaus t3 min
-
Käivitusmoment M150 Nm
-
Massi inertsimoment0,01340 kg m²
-
Mootori alus1 radiaaltugikuullaager, 1 kaherealine radiaaltugikuullaager
Materjalid
-
Mootori materjalCast iron
-
Staatiline tihendFKM
-
Mootori võll1.4021, X20Cr13
-
Ülekande-/tihendamiskambri tihendSiC/SiC, Q1Q1VGG
-
Ülekandekorpus5.1301, EN-GJL-250
-
Planetaarratas1.7131, 16MnCr5
-
Õõnesratas1.5216, 17MnV6
-
Päikeseratas1.7131, 16MnCr5
-
Veovõll1.4462, X2CrNiMoN22-5-3
-
Ülekande-/eelkambri tihendusFKM
-
Tihenduskamber5.1301, EN-GJL-250
-
Tihend, vedelikupoolneSiC/SiC, Q1Q1VGG
-
Ülekandekorpus1.4571, X6CrNiMoTi17-12-2
-
Propeller1.4571, X6CrNiMoTi17-12-2
-
Päikeseratas1.4571, X6CrNiMoTi17-12-2
Ülekanne
-
Ülekande konstruktsioonm 2.0 DIN 780/P10 (ISO54) järgi; päikese- ja planetaarrattad karastatud ja lihvitud, augustatud õõnesratas
-
Ülekande alus3 nõellaagrit (planetaar), 1 kaherealine radiaaltugikuullaager ja 1 radiaalkuullaager (ajamivõll)
-
Tööiga Lh10100 000 töötundi, ISO 281
Tellimuste esitamise teave
-
TootjaWilo
-
TootenimetusEMU RZP 60-3.38-4/24 S17
-
TootenumberRZP_60-3_38-4_24_S17_400_50
-
Netokaal umbes m208 kg
Variandid
-
Plahvatuskaitse tüüp-
-
Mootori kaitseBimetall
Tellimisteave
Tellimuste esitamise teave
-
TootjaWilo
-
TootenimetusEMU RZP 60-3.38-4/24 S17
-
TootenumberRZP_60-3_38-4_24_S17_400_50
-
Netokaal umbes m208 kg
-
Saadavus turul2010-01-01
-
Date of introduction2010-01-01
Downloads

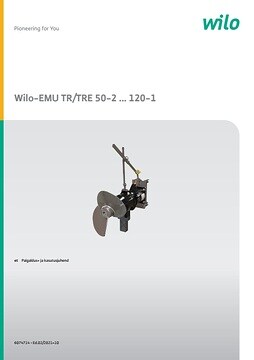

Wilo-EMU TR/TRE 50-2 ... 120-1
Kaubaartikli number | 6074714 |
Väljaanne | 2019-01 |
Versiooni number | 01 |
Lehekülje formaat | 209.9 x 297.0 mm |
Lehekülgede arv | 52 |
PDF (20 MB)
Lae alla
