Economy MHIE 406N-2G (3~380/400/440 V, EPDM)

Andmeleht

Hüdraulika andmed
  • Sisestusrõhk
    6 bar
  • Maksimaalne töörõhk PN
    10 bar
  • Surveliitmikud
    Rp 1¼
  • Vedeliku min temperatuur Tmin
    -15 °C
  • Vedeliku max temperatuur Tmax
    110 °C
  • Keskkonnatemperatuur min Tmin
    -15 °C
  • Max keskkonnatemperatuur Tmax
    50 °C
Mootori andmed
  • Toiteühendus
    3~400 V, 50/60 Hz
  • Pingetaluvus
    400/50:+/-10%, 380/60:+/-10%, 440/60:+/-6%
  • Mootori nimivõimsus P2
    2.20 kW
  • Nimivool IN
    5.60 A
  • Nimipöörded n
    3500 1/min
  • Võimsustarve P1 max
    2600.0 W
  • Sisselülitusviis
    Sujuvkäivitus (SS)
  • Pöörlemiskiirus min nmin
    1010 rpm
  • Pöörlemiskiirus max nmax
    3420 rpm
  • Mootori kasutegur ηm 50 % ηM 50%
    81
  • Mootori kasutegur ηm 75 % ηM 75%
    84
  • Mootori kasutegur ηm 100 % ηM 100%
    85.5
  • Isolatsiooniklass
    F
  • Mootori kaitseklass
    IP54
Materjalid
  • Pumbakorpus
    1.4301
  • Tööratas
    1.4301
  • Võll
    1.4301
  • Võllitihend
    BQ1E3GG
  • Tihendi materjal
    EPDM
Paigaldusmõõdud
  • Toruühendus imipoolel
    Rp 1
  • Toruühendus survepoolel
    Rp 1¼
Tellimuste esitamise teave
  • Tootja
    Wilo
  • Tootenimetus
    Economy MHIE 406N-2G (3~380/400/440 V, EPDM)
  • EAN number
    4048482137254
  • Tootenumber
    4148418
  • Netokaal umbes m
    24 kg
  • Brutokaal umbes m
    26.6 kg
  • Pikkusmõõt koos pakendiga
    590 mm
  • Kõrgusmõõt koos pakendiga
    490 mm
  • Laiusmõõt koos pakendiga
    400 mm
  • Pakkematerjali omadused
    Transpordipakend
  • Pakendusviis
    Ühekordse kasutusega alus
  • Minimaalne tellimishulk
    1

Pakkumise tekst

Tavaimev mitmeastmeline, horisontaalse imi- ja vertikaalse surveliitmikuga ning sisseehitatud õhkjahutusega sagedusmuunduriga plokkehitusviisiga horisontaalne kõrgsurve-tsentrifugaalpump. Integreeritud sagedusmuundur võimaldab muuta pöörlemiskiirust, rõhu- ja PID-reguleerimist.

Pöörlemiskiiruse seadmine

  • „Pöörlemiskiiruse reguleerimine“: manuaalselt rohelise nupu abil või välise signaali kaudu
  • „Rõhuerinevus, konstant“: rõhu reguleerimine rõhuanduri abil, nimiväärtuse seadistamine rohelise nupu abil või välise signaali kaudu
  • „PID-juhtimine“: muud konstantsed juhtimismuutujad (temperatuur, vooluhulk, rõhk...) anduri abil, nimiväärtuse seadistamine rohelise nupu abil või välise signaali kaudu

Elektroonikamoodul võimaldab kasutada erinevaid kaitsefunktsioone, kaasa arvatud ülekoormuskaitse, madala veetaseme tuvastamine, võrgu alapinge või ülepinge, kõrge keskkonnatemperatuur, faaside väljalangemine, pumba blokeerumine ja lühis. Veateateid kuvatakse ekraanil.

Pingeväljund lühisekindla pingeväljundiga +24 V max kontaktitugevusega alates 30 mA. Potentsiaalivabade kontaktidega moodul SSMi, punase ja rohelise LEDi tarvis.

Sisend:

  • In1: Sisend, anduri signaal 4 – 20 mA, 0 – 10 V, 0 – 20 mA või 2 – 10 V
  • In2: Sisend, nimiväärtus 0 – 20 mA, 0 – 10 V, 4 – 20 mA või 2 – 10 V

Väljund:

  • Pingeväljund +24 V max kontaktitugevusega alates 50 mA
  • Potentsiaalivabad kontaktid koondtööteated ja koondveateated
  • Ext Sisse/välja režiim. Infrapunaside
  • Wilo IF-moodulite Modbus, BACnet, CAN, PLR, LON pesa, et ühendada hooneautomaatikaga

Kompaktse ehitusega pump läbiva mootori-pumbavõlli ja pöörlemissuunast sõltumatu võllitihendiga.

Pump on sobiv veevarustuseks ja rõhu tõstmiseks, tööstuslike ringlussüsteemide, protsessivee ja jahutusveeringluste, tulekustutusseadmete, pesuseadmete ja kastmissüsteemide jaoks. Seda saab kasutada ka tulekustutusseadmetes, pesuseadmetes ning kastmissüsteemides.

Eripärad / toote eelised

  • Ruumisäästlik kompaktne plokkehitusviisiga konstruktsioon
  • Kõik hüdraulilised ja vedelikega kokkupuutuvad masinaosad, näiteks järgukambrid, töörattad, juhtratta seadised ja pumba korpus on roostevabast terasest.
  • Rohelise nupu tehnoloogia ja ekraan võimaldavad eriti lihtsat parametreerimist ja elektroonikamooduli kasutamist.
  • Joogivee luba (ACS, KTW, WRAS) kõigile vedelikuga kokkupuutuvatele komponentidele (EPDM versioon)

Tarnekomplekt

  • Wilo-Multivert MHIE kõrgsurve-tsentrifugaalpump
  • Paigaldus- ja kasutusjuhend

Märkus konstruktsiooni kohta

  • Valikuliselt saadaolev vooluvõrku ühendatav IF-moodul
  • Andurid on saadaval lisavarustusena.
Tööandmed
  • Pumbatav vedelik
    Water
Tooteandmed
  • Vedeliku min temperatuur Tmin
    -15 °C
  • Vedeliku max temperatuur Tmax
    110 °C
  • Max keskkonnatemperatuur Tmax
    50 °C
  • Maksimaalne töörõhk PN
    10 bar
  • Sisestusrõhk
    6 bar
Mootori andmed
  • Toiteühendus
    3~400 V, 50/60 Hz
  • Pingetaluvus
    400/50:+/-10%, 380/60:+/-10%, 440/60:+/-6%
  • Mootori nimivõimsus P2
    2.20 kW
  • Nimivool IN
    5.60 A
  • Nimipöörded n
    3500 1/min
  • Mootori kasutegur ηm 50 % ηM 50%
    81
  • Mootori kasutegur ηm 75 % ηM 75%
    84
  • Mootori kasutegur ηm 100 % ηM 100%
    85.5
  • Isolatsiooniklass
    F
  • Kaitseklass
    IP54
Materjalid
  • Pumbakorpus
    1.4301
  • Tööratas
    1.4301
  • Võll
    1.4301
  • Võllitihend
    BQ1E3GG
  • Tihendi materjal
    EPDM
Paigaldusmõõdud
  • Toruühendus imipoolel
    Rp 1
  • Toruühendus survepoolel
    Rp 1¼
Tellimuste esitamise teave
  • Tootja
    Wilo
  • Tootenimetus
    Economy MHIE 406N-2G (3~380/400/440 V, EPDM)
  • Netokaal umbes m
    24 kg
  • Tootenumber
    4148418

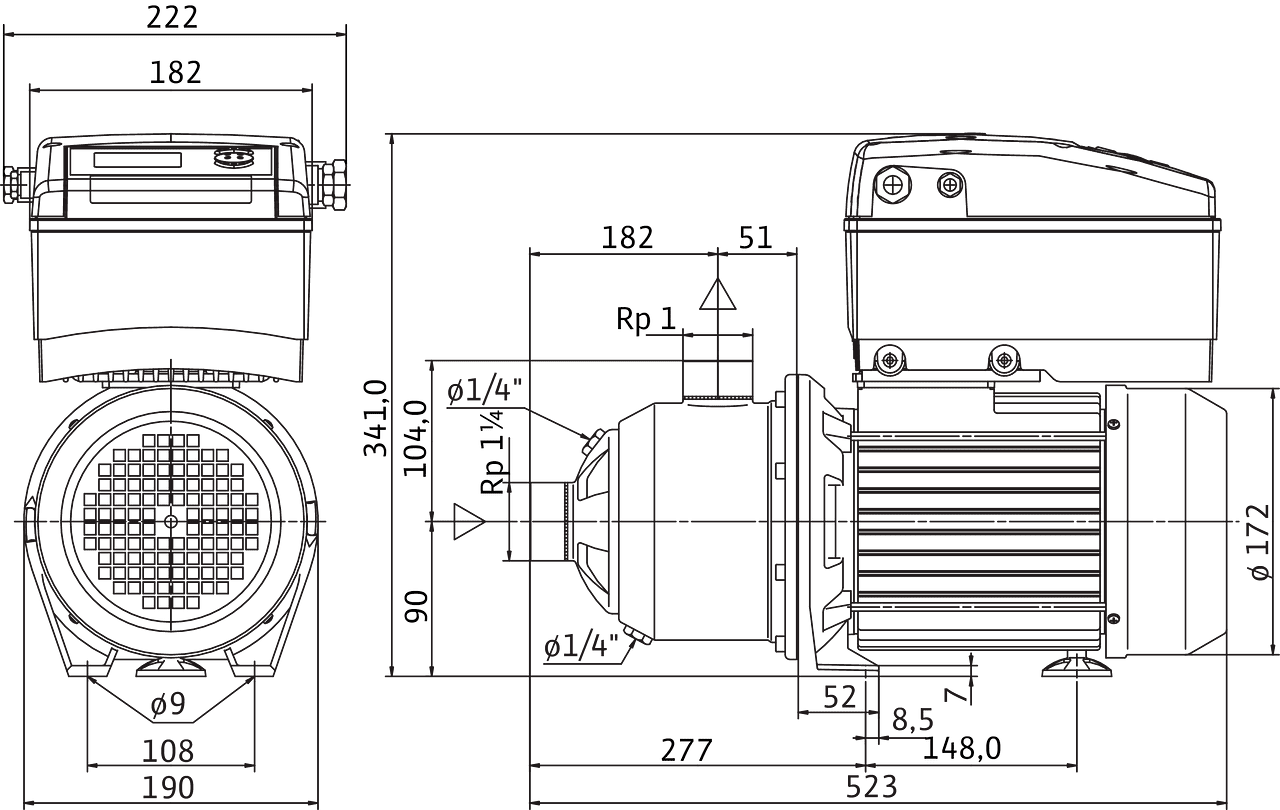

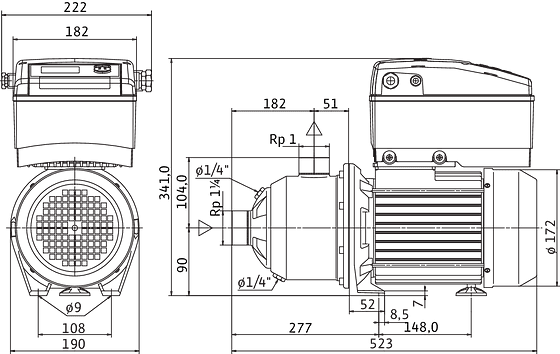

Mõõdud ja mõõtjoonised

Economy MHIE

Economy MHIE
Economy MHIE

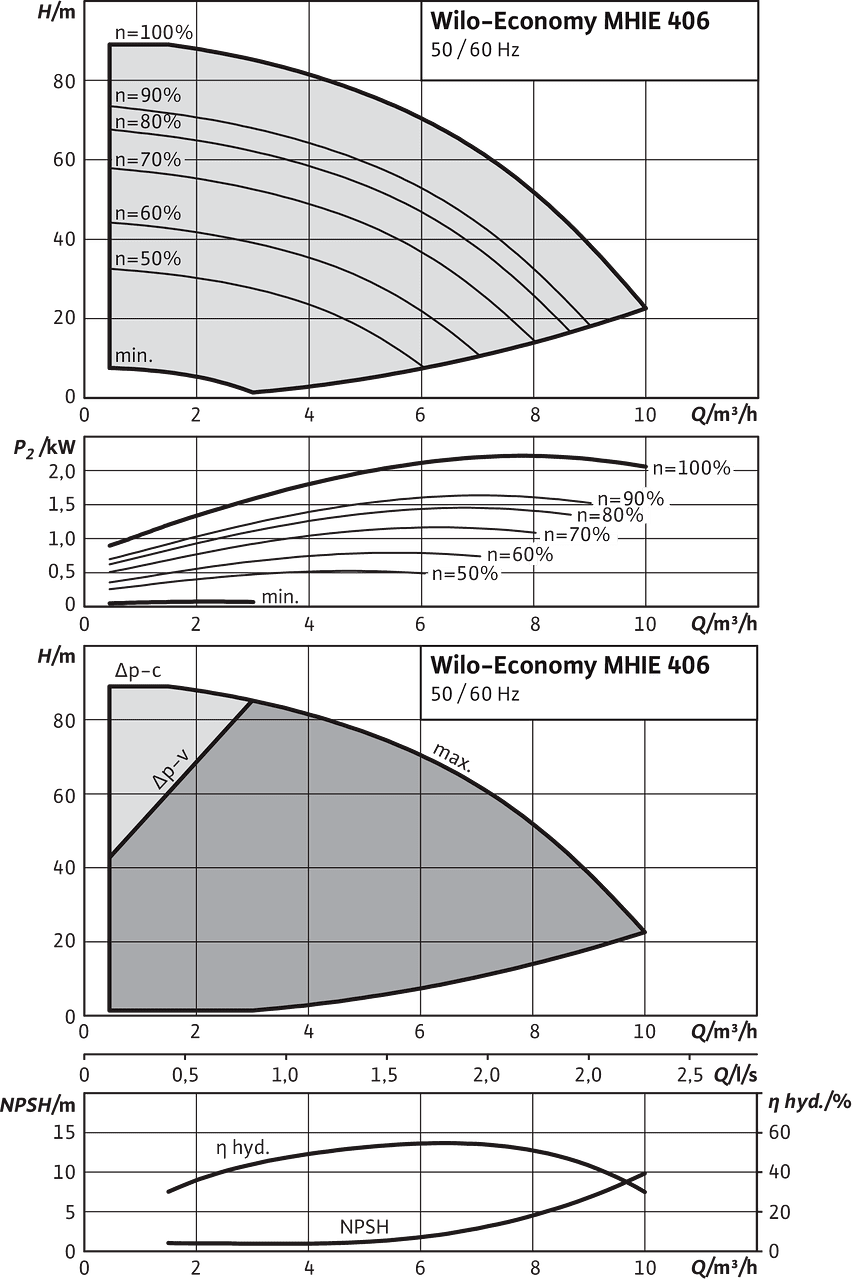

Töökarakteristikud

Economy MHIE 406-2G

Economy MHIE 406-2G

Karakteristikud vastavalt ISO 9906-le: 2012 3B

Economy MHIE 406-2G

Elektriskeem

MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW

MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW
MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW

Tellimisteave

Tellimuste esitamise teave
  • Tootja
    Wilo
  • Tootenimetus
    Economy MHIE 406N-2G (3~380/400/440 V, EPDM)
  • EAN number
    4048482137254
  • Tootenumber
    4148418
  • Brutokaal umbes m
    26.6 kg
  • Netokaal umbes m
    24 kg
  • Kogupikkus L
    523.0 mm
  • Kõrgus ilma pakendita H
    341 mm
  • Värvus
    roheline/must/hõbe
  • Pakkematerjali omadused
    Transpordipakend
  • Pakendusviis
    Ühekordse kasutusega alus
  • Arv kihtide kohta
    1
  • Laius ilma pakendita L
    190.0 mm
  • Minimaalne tellimishulk
    1
  • Arv aluse kohta
    1
