Kompaktne survetõstmissüsteem vastavalt standarditele DIN 1988 ja DIN EN 806, otseseks või kaudseks ühendamiseks. Komplekti kuuluvad normaaltõmbega, paralleelselt lülitatavad, vertikaalsed roostevabast terasest kuiva rootoriga kõrgsurve-tsentrifugaalpumbad. Ühendusvalmis, roostevabast terasest torustikuga, paigaldatud alusraamile, sh juhtseade koos kõigi vajalike mõõte- ja reguleerseadmetega.

Täisautomaatseks veevarustuseks ja rõhu tõstmiseks elu-, büroo- ja haldushoonetes, hotellides, haiglates, kauplustes ning tööstussüsteemides.

Joogivee, tarbevee, jahutusvee, kustutusvee (v.a. tulekustutid vastavalt standardile DIN14462 ja kohaliku tuletõrjeameti kooskõlastusega) või muu tarbevee pumpamiseks, mis ei riku keemiliselt ega mehaaniliselt kasutatud materjale ega sisalda abrassiivseid või pikakiulisi koostisosi

Eripärad / toote eelised

• Stabiilne süsteem vastavalt kõigile standardis DIN 1988 (EN 806) esitatud nõuetele
• Pumpade WRAS/KTW/ACS-luba kõigile vedelikuga kokkupuutuvatele osadele (EPDM versioon)
• Seeria Helix V ülitõhus pumbahüdraulika süsteem koos IE2 IEC-normmootoritega, lisaks 7,5 kW ja suurem IE3-normmootor (valikuline väiksema mootorivõimsuse puhul)
• Pöörlemissuunast sõltumatu pumpade liugrõngastihend, mis on hõlpsat hooldust silmas pidades kartušš-konstruktsiooniga
• Paindlik äärikudisain, mis võimaldab otsest juurdepääsu liugrõngastihendile
• Eemaldatav sidur võimaldab vahetada liugrõngastihendit ilma mootorit maha monteerimata (alates 7,5 kW)
• Kogu seadme survekaole optimeeritud hüdraulika
• Vedelikuga kokkupuutuvad osad on korrosioonikindlad
• Comfort juhtseade SC, suur reguleerimismugavus sümbolitel põhineva LC-ekraaniga, lihtne navigatsioon tänu ülevaatlikule menüüle ja punase nupu tehnoloogia parameetrite seadmiseks
• Optimaalse töööala tehasepoolne kontrollimine ja eelseadistamine (sh vastuvõtutunnistus tuginedes standardile EN10204 - 3.1)

Varustus/funktsioon

• Seeria Helix V roostevabast terasest kõrgsurve-tsentrifugaalpumbad
• Põhiraam elektrolüütiliselt tsingitud terasest ja reguleeritava kõrgusega võnkesummutitega löögihelide isoleerimiseks
• Sulgurarmatuur iga pumba imi- ja survepoolel
• Tagasivoolutõkis iga pumba survepoolel
• Membraansurvepaak 8 l, PN16, koos survepoolse läbivooluarmatuuriga vastavalt standardile DIN 4807
• Rõhuandur (4-20 mA) survepoolel
• Manomeeter, survepoolel
• Pumba automaatne juhtimine täiselektroonilise

Smart-Controller (SC) terasplekist korpuses, kaitseklass IP 54, komplekti kuulub sisemine juhtpinge toide, SPS tarkvaraga mikroprotsessor, analoogsed ja digitaalsed sisendid ja väljundid.

Hoolduse lihtsustamiseks soovitatakse seadme ümber luua 1m suurune tööala.

Kasutamine/näidud

• LC-ekraan (taustavalgustusega) tööandmete, seadeparameetrite, pumpade tööolekute, veateadete ja sündmuste mälu kuvamiseks
• Menüüjuhtimine sümbolite ja arvväärtuste abil
• LEDid seadme oleku (töö/häire) kuvamiseks
• Tehases eelseatud parameetrid lihtsaks kasutuselevõtuks
• Tööparameetrite seadmine ja häireteadete kinnitamine punase nupu tehnoloogia abil
• Lukustatav pealüliti
• Töö reservpumbaga või ilma klienditeeninduse poolt valitav
• Iga pumba ja terviksüsteemi töötundide loendur
• Iga pumba ja terviksüsteemi lülitustsüklite loendur
• Viimase 16 tõrke vearegister

Juhtimine

• 1 kuni 4 reguleerimata pumba täisautomaatne seadmine nimi- ja tegeliku väärtuse võrdlemise teel
• Nimiväärtuse ümberlülitamine 2. Kontakti abil on aktiveeritav nimiväärtus
• 4…20 mA ületava välise nimiväärtuse seade signaal
• Automaatne, koormusest sõltuv sisselülitus 1 kuni n max koormuse pumbal (n) seoses rõhukonstandi seadeväärtusega - konstantne, p-c
• Kaitsmed pumpade sisselülitamiseks, mudeli SD puhul koos termiliste käivitite ja aegreleega täht-kolmnurk-kombinatsiooni jaoks
• Valida saab 2 parameetrite komplekti vahel, Easy-menüü (nimiväärtus & seadmisviis) või ekspertmenüü (töö- ja seadeparameetrid)
• Pumpade töörežiim on vabalt valitav (käsi-, väli-, automaatrežiim)
• Automaatne, seatav pumbavahetus
• Standardseadistus: Impulss – iga uue nõude järel vahetatakse töötunde arvestamata põhikoormuspumpa
• Alternatiiv: Pumbavahetus vastavalt töötundidele, põhikoormuspumba tsükliline pumbavahetus vastavalt seatavatele töötundidele
• Automaatne, seatav pumbatestimine
• Aktiveeritav/deaktiveeritav
• Kahe proovikäituse vaheline aeg on vabalt valitav
• Blokeerimisajad vabalt programmeeritavad

Kontroll

• Süsteemi tegeliku väärtuse väljastus analoogsignaali 0-10 V kaudu välise mõõtmise ja näidu jaoks, 10 V vastab anduri lõppväärtusele
• 4-20mA anduri signaal (anduri juhtme purunemiskontroll) tegeliku väärtuse seadeväärtuste jaoks
• DOL versiooni pumbamootorite kaitse: SD versioonis mootori kaitselülitiga: sulamiskaitse kombinatsioonis termiliste käivititega
• Automaatne ümberlülitus tööpumba tõrke korral reservpumbale
• Süsteemi maksimum- ja miinimumväärtuste kontroll seatavate viiteaegade ja piiridega
• Nullkogusetest seadme väljalülitamiseks, kui ei toimu vee eemaldamist (parameetrid seadistatavad)
• Torutäitmisfunktsioon tühjade torude täitmiseks (tarbijavõrgu esmakordne täitmine)
• Kuivkäigukaitse, aktiveeritav kontakti abil, nt ujuklülitile või rõhklülitile

Liidesed

• Potentsiaalivabad kontaktid koondtööteadete ja koondveateadete SBM/SSM jaoks
• SBM ja SSM logistika muutmine on võimalik
• Välise sisse/välja kontaktid, veepuudus ja 2. Seadeväärtus
• Väline sisse/välja, kontakti abil seadme automaatrežiimi väljalülitamiseks

Lisavarustus (paigaldus tehases või hiljem vastavalt tehniliste asjaolude täpsustamisele)

• Käsi-0-automaatlüliti: Iga pumba töörežiimi eelvalik ja juhtimishäire puhul manuaalne režiim „Käsi“ (avarii-/ võrgu testimisrežiim, mootori kaitse on olemas), „O“ (pump on välja lülitatud - juhtimise kaudu sisselülitamine ei ole võimalik) ja "Auto" (lubatud on pumba töö juhtimise abil automaatrežiimis)
• Analüüsirelee PTC-mootorikaitsmele
• Üksikrežiimi- ja tõrketeade, veepuuduseteade
• Signaalimuundur 0/ 2-10 V, 0/ 4-20 mA
• Sujuvkäiviti tippkoormuspumpadele
• Ühendus hoonehaldussüsteemiga vastavalt VDI 3814

Soovitatavad tarvikud (tellida eraldi)

• kuivkäigukaitsme valikuline WMS komplekt
• Painduvad ühendustorud või kompensaatorid
• Süsteemieralduse mahuti
• Membraansurvepaak
• Keermekorgid keermestatud kogumistorustikuga süsteemide korral

Siinisüsteemid (valikulised)

• BACnet, LON-Bus, Modbus RTU

Vastavus normidele

• Joogivee seadmete paigalduse tehnilised regulatsioonid (TRWI) vastavalt DIN 1988 (EN806)
• Membraansurvepaak/paisupaagid vastavalt DIN 4807
• Elektroonilist varustust kasutavad tugevvooluseadmed EN 50178
• Masinate elektrivarustus EN 60204-1
• Koduseks kasutamiseks mõeldud ja muude selletaoliste elektriseadmete ohutus EN 60335-1
• Madalpinge-lülitusseadmete kombinatsioonid EN 60439-1/ 61439-1
• Elektromagnetillise ühilduvuse häirekindlus tööstuspiirkondades EN 61000-6-2
• Elektromagnetilise ühilduvuse häired elamu- ja kaubanduspiirkondades ningn väikeettevõtetes vastavalt standardile EN 61000-6-3

Tööandmed

• Pumbatav vedelik
  Water
• Maksimaalne töörõhk PN
  16 bar
• Sisestusrõhk
  6 bar

Mootori andmed

• Toiteühendus
  3~400 V, 50 Hz
• Mootori nimivõimsus P₂
  4.00 kW
• Nimivool I_N
  7.40 A
• Nimipöörded n
  2900 rpm
• Isolatsiooniklass
  F
• Protection class motor
  IP55
• Protection class control panel
  IP54

Materjalid

• Pumbakorpus
  1.4301, X5CrNi18-10
• Tööratas
  1.4307, X2CrNi18-9
• Võll
  1.4301, X5CrNi18-10
• Võllitihend
  Q1BE3GG
• Tihendi materjal
  EPDM
• Torustiku materjal
  1.4307, X2CrNi18-9

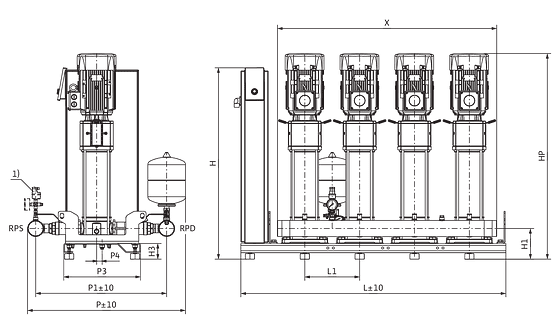

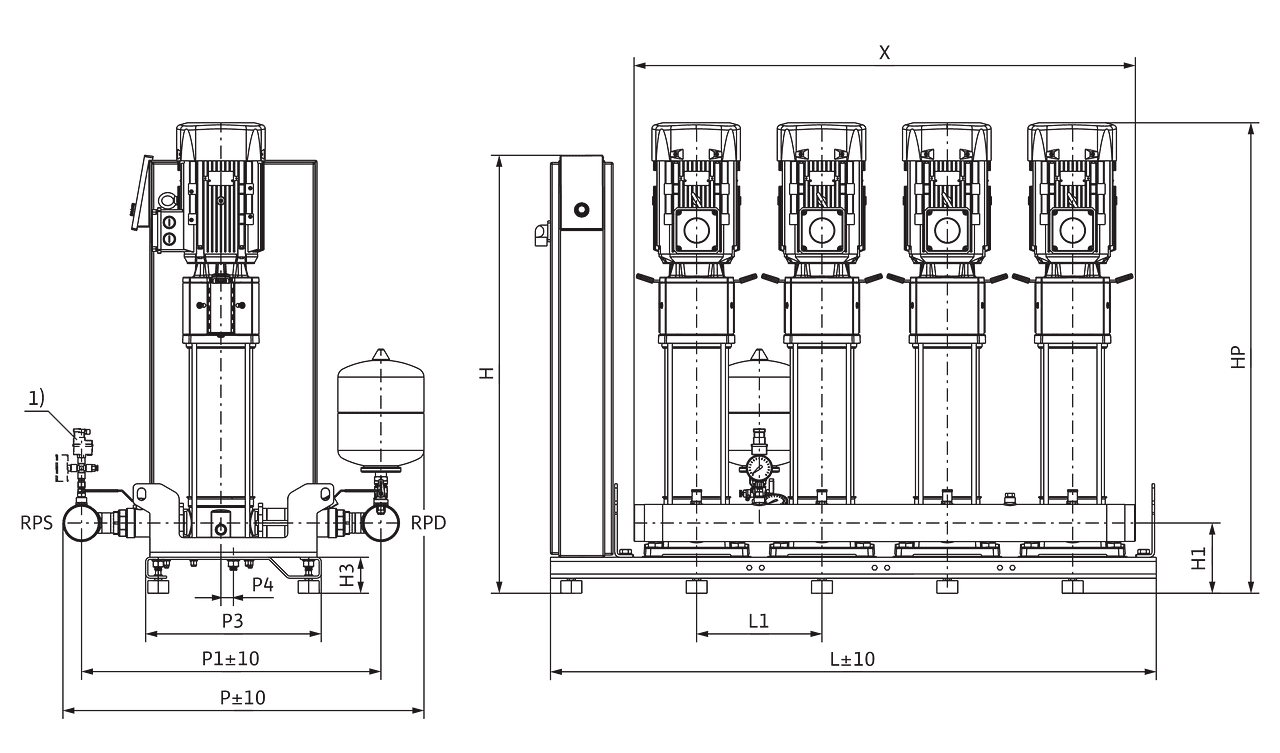

Paigaldusmõõdud

• Toruühendus imipoolel DNs
  R 3
• Toruühendus survepoolel DNd
  R 3

Tellimuste esitamise teave

• Tootja
  Wilo
• Tootenimetus
  SiBoost Smart 4 HELIX V1010
• Netokaal umbes m
  301 kg
• Tootenumber
  2536109
