Wilo-Atmos GIGA-N

Seeria kirjeldus

Eripärad / toote eelised

Energiasääst tänu parema hüdraulika ja IE3-mootorite kasutamisest tingitud suuremale kogukasutegurile

Kõik kataforeeskihiga kaetud malmkomponendid tagavad hea korrosioonipüsivuse ja pikaealisuse

Universaalselt kasutatav tänu standarditud mõõtmetele, erinevatele mootorivariantidele ja erinevatest materjalidest tööratastele

Lihtne hooldus tänu mugavale „Back-Pull-Out“-konstruktsiooniga eemaldatavale liitmikule

Suur töökindlus tänu parendatud töörattakonstruktsioonile rõhu vähendamiseks

Valikuna: Võlli kaitsekestaga tihenduskarp kasutamiseks abrasiivsetes vedelikes

Normpump universaalseteks rakendusteks ja pikk tööiga.

Wilo-Atmos GIGA-N on kuivrootor-pumpade algmudel. Arvestades mootorite ja materjalide suurt variantide valikut ning laia temperatuurivahemikku –20 °C kuni +140 °C, sobib see väga erinevates rakendustes kasutamiseks.

Püsirežiimil kasutamiseks mõeldud pumbale on tagatud tänu korrosioonivastastele kattekihtidele ja hooldusvabale kuullaagrile pikk tööiga. Hoolduse korral tagab eemaldatav liitmik liugrõngastihendi võimalikult kiire väljavahetamise. Wilo-Atmos GIGA-N pöörlemiskiirus on Wilo-EFC muunduri abil reguleeritav. Sellele saab lisada temperatuuri- ja pumbalaagri vibratsiooniseire, et ähvardavad tööst väljalangemised oleksid varakult tuvastatavad.

Wilo pakub selleks kohandatud teenusepakkumisi alates kasutusele võtmisest ja lõpetades hooldusega – ning Wilo-kaugseire tagab hooldusvaba paketiga WiloCare optimaalse töökindluse.

Konstruktsioon

Üheastmelised aksiaalse imemisega madalsurve-tsentrifugaalpumbad, paigaldatud alusplaadile.

Rakendamine

  • Ilma abrasiivsete aineteta küttevee (VDI 2035 järgi), jahutusvee ning vee-glükoolisegude pumpamiseks kütte-, külmavee- ja jahutusveesüsteemides
  • Mõeldud kasutamiseks kastmissüsteemides, hoonetehnikas, üldtööstuses, jõujaamades jne.

Varustus/funktsioon

Üheastmeline plokk-konstruktsiooniga madalsurve-tsentrifugaalpump liitmiku, liitmiku kaitsme, mootori ning võllitihendi või tihenduskarbi alusplaadiga

  • Liugrõngastihend

Tarnekomplekt

  • Pump
  • Paigaldus- ja kasutusjuhend
  • Vaba võlliotsaga pump või
  • alusplaadil asuv siduri ja sidurikaitsega pump, ilma mootorita või
  • täielikult koostatud, alusplaadil asuv elektrimootoriga pump

Tüübikood

Näide

Atmos GIGA-N 40/200-11/2

Atmos

Tootegrupp

GIGA

Seeria tähis

N

Aksiaalselt imevad standardpumbad

40

Surveääriku DN

200

Tööratta nimilaius [mm]

11

Mootori nimivõimsus P2 [kW]

2

Pooluste arv

Tehnilised andmed

  • Lubatud temperatuurivahemik –20 °C kuni +140 °C
  • Võrguühendus 3~400 V, 50 Hz
  • Kaitseklass IP55
  • Nimiläbimõõdud DN 32 kuni DN 150
  • Max. töörõhk 16 bar

Kirjeldus/konstruktsioon

  • üheastmeline madalsurve-tsentrifugaalpump kui alusplaadil asuv pump, aksiaalse imiotsakuga, äärikühendusega laagrikanduriga ja teljekinnitusega paindlikult ühendatud ajamite jaoks
  • Valikuliselt saadaval lahtivõetavad sidurid (hülss-sidur), need võimaldavad rootoriploki lahtivõtmisel mootori paigale jätta

Üldine parameeter

Wilo-Atmos GIGA-N (2pl)

Wilo-Atmos GIGA-N (4pl)

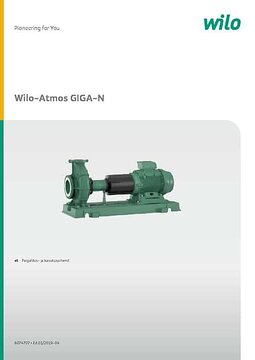

Allalaadimised

Wilo-Atmos GIGA-N

Kaubaartikli number 6074707
Väljaanne 2019-04
Versiooni number 01
Lehekülje formaat 209.9 x 297.0 mm
Lehekülgede arv 40

PDF (3 MB)

Lae alla

Wilo-Atmos GIGA-N

Kaubaartikli number 6074707
Väljaanne 2019-04
Versiooni number 01
Lehekülje formaat 209.9 x 297.0 mm
Lehekülgede arv 1064

PDF (9 MB)

Lae alla
