Wilo-DrainLift SANI-M

Seeria kirjeldus

Eripärad / toote eelised

  • Lihtsaim paigaldamine ja transportimine tänu kompaktsele konstruktsioonile ja väiksele kaalule
  • Töökindlus tänu suurele lülitusmahule, termilisele mootorikaitsmele ja võrgust sõltumatule alarmile
  • Tehniliste plastide ja roostevaba terasega korrosioonivaba disain pakub suurt usaldusväärsust
  • Vabalt valitavad ühendused maksimaalselt paindlikuks paigalduseks
  • Universaalselt kasutatav mitmes variandis kahe vaba läbivoolu ava suurusega (44/65 mm), püsirežiimiga või pausidega töörežiimiga ja versiooniga agressiivsete vedelike jaoks
  • Lihtne hooldus ja puhastus tänu läbipaistvale mahutikaanele ja puhastusavale tagasilöögiklapis
  • Valikuline Wilo-SmartHome-ühendus vahetuks teavitamiseks otse mobiiltelefonile

Suur üksikpumbaga tõsteseade ühe- ja kahepereelamutele.

Fekaalide üksiktõsteseade Wilo-DrainLift SANI-M on tänu oma eriti suurele pumba vooluhulgale ja valitavatele mootori töörežiimidele „pidevrežiim“ ja „pausidega töörežiim“ ideaalne lahendus kasutamiseks ühe- ja kahepereelamutes, kus on kontrollimatu heitvee sisend. Vaba läbivoolu avaga 44 mm või 65 mm, vabalt valitavate sisendite ja valikulise versiooniga eriti agressiivsete vedelike jaoks on see paindlikult kasutatav ja lihtsalt paigaldatav. Kasutusmugav konstruktsioon muudab hoolduse eriti lihtsaks. Olles varustatud valikulise alarm-raadiosaatjaga, saadetakse rikke korral tõuketeade nutitelefoni.

Konstruktsioon

Ühendusvalmis ja täielikult üleujutatav üksikpumbaga tõsteseade fekaale sisaldava heitvee pumpamiseks.

Rakendamine

Fekaale sisaldava heitvee pumpamine:

  • Kui heitvett pole võimalik loomuliku languse kaudu kanalisatsiooni juhtida.
  • Tagasivoolukindlaks drenaažiks, kui äravoolukoht asub paisuvee tasemest madalamal.

Varustus/funktsioon

  • Lülitusseadis võrgutoitest sõltumatu alarmi ja koondveateatega
  • Valmiskujul pistiku ühendamiseks
  • Kontrollimisava ja läbipaistva kattega mahuti
  • Analoogne taseme tuvastamine (4 ... 20 mA)
  • Kontrollimisavaga tagasilöögiklapp
  • Bimetall-anduriga termiline mootoriseire

Tarnekomplekt

  • Lülitusseadise ja pistikuga ühenduskaabliga tõsteseade
  • Ääriku otsak DN 80/100
  • Mansett DN 100 rõhuotsakule
  • Mansett 75 mm õhueemaldusotsakule
  • Mansett DN 50 tühjendusliitmikule
  • Sisestuskomplekt auk-ketassae 124 mm ja tihendiga DN 100
  • Kinnitusmaterjal
  • Mürasummutusmatt
  • 9 V aku
  • Kasutus- ja hoolduskäsiraamat

Tüübikood

Näide: DrainLift SANI-M.13M/4C



DrainLift

Tootegrupp



SANI

kanalisatsioonivee tõsteseade



M

Üldsuurus



13

Max tõstekõrgus



M

Võrguühendus:

  • M = 1~
  • T = 3~


4

Mootori ja lülitusseadise versioon:

  • 1 = töörežiim: S3, lülitusseadis: Control MS-L
  • 2 = töörežiim: S1, lülitusseadis: Control MS-L
  • 3 = töörežiim: S3, lülitusseadis: Control EC-L
  • 4 = töörežiim: S1, lülitusseadis: Control EC-L


C

Versioon agressiivsete vedelike pumpamiseks



Tehnilised andmed

  • Võrguühendus: 1~230 V, 50 Hz või 3~400 V, 50 Hz
  • Töörežiim: S3 10%/S1
  • Pumbatava vedeliku temperatuur: 3 ... 40 °C, max 65 °C 5 minutiks
  • Max keskkonnatemperatuur: 40 °C
  • Mahuti maht: 99 l
  • Kasulik maht seoses pealevoolukõrgusega*: 50 l (180 mm*)/63 l (250 mm*)/74 l (315 mm*)
  • Rõhuotsak: DN 80
  • Sisendühendus: DN 100/150
  • Õ;hueemaldusotsak: 75 mm
  • Lülitusseadise kaitseklass: IP54
  • Tõsteseadme kaitseklass: IP68 (2 mWs/7 d)

Materjalid

  • Mootori korpus: 1.4404
  • Hüdraulika: PP-GF30
  • Tööratas: PP-GF30 või 1.4408
  • Mahuti: PE
  • Tagasilöögiklapp: PPS

Kirjeldus/konstruktsioon

Gaasi- ja veekindel kogumisanum kaldus kogumisruumi ja kontrollimisavaga, millel on läbipaistev kate. Sisendid on vabalt valitavad, taseme tuvastamine toimub analoogse väljundsignaaliga 4…20 mA. Rõhuotsak, millele on paigaldatud kontrollimisavaga tagasilöögiklapp.

Ajamina toimib pindjahutusega või isejahutuv mootor, millel on termiline mootoriseire.

Eelpaigaldatud lülitusseadis automaatrežiimi jaoks:

Wilo-Control MS-L

  • Potentsiaalivaba kontaktiga koondveateade
  • Integreeritud ja võrgutoitest sõltumatu alarm
  • Seadistatav väljalülituse viitaeg
  • 1,5 m ühenduskaabel külgeehitatud pistikuga

Wilo-Control EC-L

  • Kasutamine ekraani ja sümbolipõhise, tähtnumbrilise menüü kaudu
  • Potentsiaalivaba kontaktiga koondveateade
  • Potentsiaalivaba kontaktiga individuaalne tõrketeade
  • ModBus-liides
  • Integreeritud ja võrgutoitest sõltumatu alarm
  • Seadistatav väljalülituse viitaeg
  • 1,5 m ühenduskaabel külgeehitatud pistikuga

Üldine parameeter

Wilo-DrainLift SANI-M

Allalaadimised

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL

Kaubaartikli number 6088777
Väljaanne 2020-06
Versiooni number 01
Lehekülje formaat 209.9 x 297.0 mm
Lehekülgede arv 40

PDF (3 MB)

Lae alla

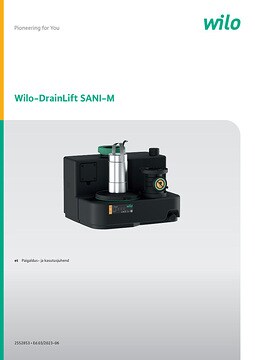

Wilo-DrainLift SANI-M
