Wilo-DrainLift SANI-S

Seeria kirjeldus

Eripärad / toote eelised

  • Lihtsaim paigaldamine ja transportimine tänu ruumisäästlikule kompaktsele konstruktsioonile ja väga väiksele kaalule
  • Töökindlus tänu suurele lülitusmahule, termilisele mootorikaitsmele ja võrgust sõltumatule alarmile
  • Tehniliste plastide ja roostevaba terasega korrosioonivaba disain pakub suurt usaldusväärsust
  • Vabalt valitavad ühendused maksimaalselt paindlikuks paigalduseks
  • Lihtne hooldus ja puhastus tänu läbipaistvale mahutikaanele ja puhastusavale tagasilöögiklapis
  • Valikuline Wilo-SmartHome-ühendus vahetuks teavitamiseks otse mobiiltelefonile

Väikseim ja kergeim üksikpumbaga tõsteseade ühe- ja kahepereelamutele.

Kompaktne fekaalide üksiktõsteseade Wilo-DrainLift SANI-S on väikseim ja kergeim tõsteseade EN 12050-1 järgi (ilma lõikerattata) ning seega ideaalne kasutamiseks ühe- ja kahepereelamutes. Tänu oma suurele pumba vooluhulgale, vabalt valitavatele sisenditele ja valikulisele versioonile eriti agressiivsete vedelike jaoks on DrainLift SANI-S paindlikult kasutatav ja lihtsalt paigaldatav. Kasutusmugav konstruktsioon muudab hoolduse eriti lihtsaks. Olles varustatud valikulise alarm-raadiosaatjaga, saadetakse rikke korral tõuketeade nutitelefoni. Lihtsaim paigaldamine ja transportimine tänu ruumisäästlikule kompaktsele konstruktsioonile ja väikseimale kaalule

Konstruktsioon

Kompaktne, ühendusvalmis ja täielikult üleujutatav üksikpumbaga tõsteseade fekaale sisaldava heitvee pumpamiseks.

Rakendamine

Fekaale sisaldava heitvee pumpamine:

  • Kui heitvett pole võimalik loomuliku languse kaudu kanalisatsiooni juhtida.
  • Tagasivoolukindlaks drenaažiks, kui äravoolukoht asub paisuvee tasemest madalamal.

Varustus/funktsioon

  • Lülitusseadis võrgutoitest sõltumatu alarmi ja koondveateatega
  • Valmiskujul pistiku ühendamiseks
  • Kontrollimisava ja läbipaistva kattega mahuti
  • Analoogne taseme tuvastamine (4 ... 20 mA)
  • Kontrollimisavaga tagasilöögiklapp
  • Bimetall-anduriga termiline mootoriseire

Tarnekomplekt

  • Lülitusseadise ja pistikuga ühenduskaabliga tõsteseade
  • Ääriku otsak DN 80/100
  • Mansett DN 100 rõhuotsakule
  • Mansett 50 mm õhueemaldusotsakule
  • Mansett DN 50 tühjendusliitmikule
  • Sisestuskomplekt auk-ketassae 124 mm ja tihendiga DN 100
  • Kinnitusmaterjal
  • Mürasummutusmatt
  • 9 V aku
  • Kasutus- ja hoolduskäsiraamat

Tüübikood

Näide: DrainLift SANI-S.11M/3C



DrainLift

Tootegrupp



SANI

kanalisatsioonivee tõsteseade



S

Üldsuurus



11

Max tõstekõrgus



M

Võrguühendus:

  • M = 1~
  • T = 3~


3

Mootori ja lülitusseadise versioon:

  • 1 = töörežiim: S3, lülitusseadis: Control MS-L
  • 3 = töörežiim: S3, lülitusseadis: Control EC-L


C

Versioon agressiivsete vedelike pumpamiseks



Tehnilised andmed

  • Võrguühendus: 1~230 V, 50 Hz või 3~400 V, 50 Hz
  • Töörežiim: S3 10 %
  • Pumbatava vedeliku temperatuur: 3 ... 40 °C, max 65 °C 5 minutiks
  • Max keskkonnatemperatuur: 40 °C
  • Mahuti maht: 47 l
  • Kasulik maht seoses pealevoolukõrgusega*: 25 l (180 mm*)/32 l (250 mm*)
  • Rõhuotsak: DN 80
  • Sisendühendus: DN 100/150
  • Õ;hueemaldusotsak: 50 mm
  • Lülitusseadise kaitseklass: IP54
  • Tõsteseadme kaitseklass: IP68 (2 mWs/7 d)

Materjalid

  • Mootori korpus: 1.4404
  • Hüdraulika: PP-GF30
  • Tööratas: PP-GF30
  • Mahuti: PE
  • Tagasilöögiklapp: PPS

Kirjeldus/konstruktsioon

Gaasi- ja veekindel kogumisanum kaldus kogumisruumi ja kontrollimisavaga, millel on läbipaistev kate. Sisendid on vabalt valitavad, taseme tuvastamine toimub analoogse väljundsignaaliga 4…20 mA. Rõhuotsak, millele on paigaldatud kontrollimisavaga tagasilöögiklapp.

Ajamina toimib pindjahutusega mootor, millel on termiline mootoriseire.

Eelpaigaldatud lülitusseadis automaatrežiimi jaoks:

Wilo-Control MS-L

  • Potentsiaalivaba kontaktiga koondveateade
  • Integreeritud ja võrgutoitest sõltumatu alarm
  • Seadistatav väljalülituse viitaeg
  • 1,5 m ühenduskaabel külgeehitatud pistikuga

Wilo-Control EC-L

  • Kasutamine ekraani ja sümbolipõhise, tähtnumbrilise menüü kaudu
  • Potentsiaalivaba kontaktiga koondveateade
  • Potentsiaalivaba kontaktiga individuaalne tõrketeade
  • ModBus-liides
  • Integreeritud ja võrgutoitest sõltumatu alarm
  • Seadistatav väljalülituse viitaeg
  • 1,5 m ühenduskaabel külgeehitatud pistikuga

Üldine parameeter

Wilo-DrainLift SANI-S

Allalaadimised

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL

Kaubaartikli number 6088777
Väljaanne 2020-06
Versiooni number 01
Lehekülje formaat 209.9 x 297.0 mm
Lehekülgede arv 40

PDF (3 MB)

Lae alla

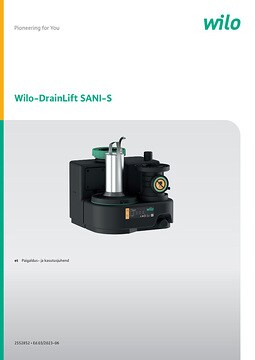

Wilo-DrainLift SANI-S

Kaubaartikli number 2552852
Väljaanne 2020-05
Versiooni number 01
Lehekülje formaat 209.9 x 297.0 mm
Lehekülgede arv 28

PDF (4 MB)

Lae alla
