Wilo-Helix FIRST V
Seeria kirjeldus


Eripärad / toote eelised
- Optimeeritud efektiivsusega, laserkeevitatud, optimeeritud 2D/3D-hüdraulika
- Korrosioonikindlad töörattad, juhtrattad ja astmete korpused
- Läbivoolu ja gaasieemaldamise optimeerimisega hüdraulika
- Vooluhulgale ja kasulikule positiivsele imikõrgusele optimeeritud tugevdatud pumba korpus
- Ruumi kokkuhoidev ja hooldussõbralik tänu kompaktsele konstruktsioonile
- Eriti vastupidav liitmikukaitse
Konstruktsioon
Tavaimevad, kõrgefektiivsed mitmeastmelised kõrgsurve-tsentrifugaalpumbad vertikaalse versioonina ja Inline-ühendustega
Rakendamine
- Veevarustus ja rõhu tõstmine
- Tööstuslikud ringlussüsteemid
- Protsessivesi
- Suletud jahutusringlused
- Tulekustutusseadmed
- Pesuseadmed
- Kastmine
Varustus/funktsioon
- Korrosioonikindlad töörattad, juhtrattad ja astmete korpused
Tarnekomplekt
- Mitmeastmeline kõrgsurve-ringluspump Helix FIRST V
- Paigaldus- ja kasutusjuhend
- Helix FIRST V 2 – 16 (versioon PN16 ovaaläärikuga): Malmist vastasäärik ja sinna juurde kuuluvad kruvid, mutrid ja tihendid
Tüübikood
Näide: | Helix FIRST V(F) 3606/2-5/25/E/KS/../400-50/-38FF265 |
Helix FIRST V(F) | Vertikaalsed kõrgsurve-tsentrifugaalpumbad inline-konstruktsiooniga (F) = VdS-sertifikaadiga pumbaversioon |
36 | Vooluhulk m3/h |
06 | Töörataste arv |
2 | Vähendatud läbimõõduga töörataste arv |
5 | Pumba materjal |
5 = pumbakorpus EN-GJL-250 (kataforeeskiht) hüdraulika 1.4307 (AISI 304L) | |
25 | Maksimaalne töörõhk baarides |
16 = Helix FIRST V 2.. kuni 16..: 16 bar: Ovaaläärik PN 16 Helix FIRST V 22.. kuni 52..: 16 bar: DIN-ümaräärik PN 16 | |
25 = Helix FIRST V 2.. kuni 16.. -5/25/E/S/..: 16 bar: DIN-ümaräärik PN 25 Helix FIRST V 2.. kuni 16.. -5/25/E/KS/..: 25 bar: DIN-ümaräärik PN 25 Helix FIRST V 22.. kuni 52..: 25 bar: DIN-ümaräärik PN 25 | |
30 = Helix FIRST V 2.. kuni 52..: 30 bar: DIN-ümaräärik PN 40 | |
E | Tihendi liik E = EPDM |
k | Liugrõngastihendi padrunitüüp |
S | Liitmikukaitse asub pumba imi- ja surveotsakuga ühel joonel |
400 | Toitepinge, V |
50 | Sagedus, Hz |
-38FF265 | Mootori võlli läbimõõt – distantsääriku suurus (mootorita pumbaversioon) |
.. | Valikuline |
Tehnilised andmed
- Elektriühendus: 3~400 V (±10 %), 50 Hz;
- ≤ 4 kW 230 V / 400 V; Δ/Y
- > 4 kW 400 V / 690 V; Δ/Y
- Vedelike temperatuurivahemik: –20 °C kuni +120 °C
- Max töörõhk: 16, 25 või 30 bar
- Max sisendrõhk 10 baari
- Kaitseklass: IP55
- Max keskkonnatemperatuur: –15 °C kuni +50 °C
- Helix FIRST V 2 – 16: PN 16 ovaaläärikutega, PN 25/PN 40 ümaräärikutega standardite ISO 2531 ja ISO 7005 kohaselt
- Helix FIRSTV 22 – 52: PN 16/PN 25/PN 40 ümaräärikutega ISO 2531 ja ISO 7005 kohaselt
Materjalid
- Töörattad, juhtkorpused ja juhtrattad roostevabast terasest 1.4307 (AISI 304L)
- EN-GJL-250-st pumbakorpus KTL-kattega
- Roostevabast terasest võll 1.4057 (AISI 304L)
- Liugrõngastihendi all olev puks 1.4404 (AISI 316L)
- Rõngastihend valmistatud EPDM-ist
- Roostevabast terasest ümbristoru 1.4301 (AISI 304)
Kirjeldus/konstruktsioon
- Pumpasid saab tellimisel kohandada kindlate oludega (nt mootorikaitse, mootori efektiivsusklass, IE4, VdS-sertifikaadiga Wilo-Helix-pumbad, ATEX, laiem keskkonnatemperatuuri vahemik).
Üldine parameeter
Helix FIRST V

Töökarakteristikud vastavalt standardile ISO 9906: 2012 3B

Allalaadimised

Wilo-Helix V 2-4-6-10-16
Kaubaartikli number | 4143727 |
Väljaanne | 2020-05 |
Versiooni number | 10 |
Lehekülje formaat | 209.9 x 297.0 mm |
Lehekülgede arv | 220 |
PDF (9 MB)
Lae alla
Wilo-Helix V(F) 22-36-52, Helix FIRST V(F) 22-36-52
Kaubaartikli number | 4120943 |
Väljaanne | 2018-01 |
Versiooni number | 10 |
Lehekülje formaat | 209.9 x 297.0 mm |
Lehekülgede arv | 212 |
PDF (9 MB)
Lae alla

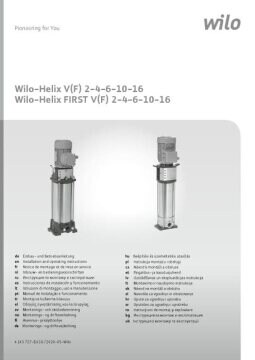

Wilo-Helix V(F) 2-4-6-10-16, Helix FIRST V(F) 2-4-6-10-16
