Wilo-Medana CH1-LC

Seeria kirjeldus

Eripärad / toote eelised

  • Suur tõhusus tänu suurele hüdraulilisele võimsusele
  • Väga usaldusväärne, arvestades vastupidavust, ja väike müratase tänu O-rõngale ning korrosioonikindlale kataforeeskihiga distantsäärikule
  • Kasutatav keskkonnatemperatuuril kuni 50 °C ja seetõttu laias päikeseenergiapaneelide kasutusvaldkonnas spetsiaalselt süsteemiga integreeritav

Tõhus süsteemi integratsioon.

Wilo-Medana CH1-LC pakub tänu oma tugevale pumbakorpusele suurt töökindlust. Lisaks tagavad korrosioonikindlad komponendid keskkonnatemperatuuridel kuni 50 °C laia kasutusvaldkonna ja integreerimise suurtesse süsteemidesse. Tavaimav mitmeastmeline pump saavutab maksimaalse hüdraulilise võimsuse.

Konstruktsioon

Tavaimav, horisontaalne, mitmeastmeline pump.

Rakendamine

  • Veevarustus ja rõhu tõstmine
  • Kastmine
  • Tööstusprotsessid

Varustus/funktsioon

  • Plokk-konstruktsiooniga pump
  • Keermesliide
  • Vahelduvvoolu- või kolmefaasiline mootor
  • Vahelduvvoolumootor integreeritud termilise mootorikaitsmega

Tarnekomplekt

  • Pump
  • Paigaldus- ja kasutusjuhend

Tüübikood

Näide:

Wilo-MEDANA CH1-LC404-5/E/A/10T

MEDANA

Pinnapumba tootenimetus

CH

Tööstuslik horisontaalne

1

Seeriatasemed (1 = alg, 3 = standard, 5 = premium)

LC

Pikk võll – hallmalmist pumbakorpus

2

Üksikpumba nimivooluhulk [m3/h]

02

Üksikpumba astmete arv

5

Korpuse materjal GJL250

E

E = EPDM-tihend

a

A = sagedus 50 Hz / ühefaasiline / 230 V



B = sagedus 60 Hz / ühefaasiline / 220 V



C = sagedus 60 Hz / ühefaasiline / 230 V



D = sagedus 50 Hz / kolmefaasiline / 400 V



E = sagedus 50 Hz / kolmefaasiline / 230 – 400 V



F = sagedus 60 Hz / kolmefaasiline / 220 – 380 V



G = sagedus 60 Hz / kolmefaasiline / 265 – 460 V



I = sagedus 60 Hz / kolmefaasiline / 460 V

10

Nimirõhk (bar)

T

T = keermeühendused



P = Victaulic-ühendused

Tehnilised andmed

  • Võrguühendus 1~230 V (±10%), 50 Hz
  • Võrguühendus: 3~230 V–400 V (±10%), 50 Hz; 265–460 V (±10%), 60 Hz
  • Vedeliku temperatuur –20 kuni +90 °C
  • Max töörõhk 10 baari
  • Max töörõhk 6 baari
  • Kaitseklass IP55
  • Toruühenduste nimiläbimõõt: Rp 1" kuni Rp 1 1/4", olenevalt versioonist

Materjalid

  • Töörattad, järgukambrid ja pumbakorpus roostevabast terasest 1.4301/1.4404
  • Võll 1.4301 või 1.4404 roostevaba teras
  • EPDM-tihend
  • Liugrõngastihend: EPDM-versioon: B-süsinik/ränikarbiid;
  • Volframkarbiidist/alumiiniumoksiidist laager
  • Pumbajalad ja -korpus EN-GJL-250

Allalaadimised

Wilo-Medana CH1-LC

Kaubaartikli number 4234328
Väljaanne 02/2020
Versiooni number 02
Lehekülje formaat 209.9 x 297.0 mm
Lehekülgede arv 24

PDF (3 MB)

Lae alla

Toode

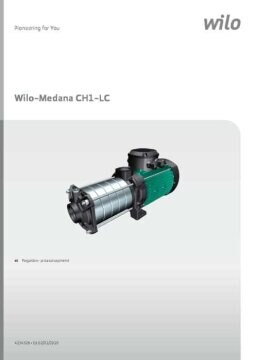

PDF: Wilo-Medana CH1-LC
