Wilo-Medana CH1-L

Seeria kirjeldus

Eripärad / toote eelised

  • Suur tõhusus tänu suurele hüdraulilisele võimsusele
  • Lihtne ja kiire kasutuselevõtmine / hooldus tänu suurtele avadele pumba täitmiseks ja tühjendamiseks
  • Väga usaldusväärne, arvestades vastupidavust, ja väike müratase tänu O-rõngale ning korrosioonikindlale kataforeeskihiga distantsäärikule
  • Kasutatav keskkonnatemperatuuridel kuni 50 °C ja seetõttu laias kasutusvaldkonnas spetsiaalselt süsteemiga integreeritav
  • Sobib joogiveerakendusteks

Tõhus süsteemi integratsioon.

Tänu joogivee sertifikaadile sobib Wilo-Medana CH1-L ka joogivee rakendustele. Tavaimav mitmeastmeline pump saavutab suurima hüdraulilise võimsuse. Selle kompaktne, vastupidav ja korrosioonikindlatest komponentidest konstruktsioon ja võimalus seda kasutada keskkonnatemperatuuridel kuni 50 °C pakuvad suurt kasutusvaldkonda pumba integreerimiseks suurtesse süsteemidesse.

Konstruktsioon

Tavaimav, horisontaalne, mitmeastmeline pump

Rakendamine

• Veevarustus ja rõhu tõstmine

• Kastmine

• Tööstuslik protsess

Varustus/funktsioon

  • Roostevabast terasest pump plokk-konstruktsioonis
  • Keermesliide
  • Vahelduvvoolu- või kolmefaasiline mootor
  • Vahelduvvoolumootor on varustatud integreeritud termilise mootorikaitsmega (automaatse taaskäivitusega)

Tarnekomplekt

  • Pump
  • Paigaldus- ja kasutusjuhend

Tüübikood

Näide:

Wilo-MEDANA CH1-L.202-1/E/A/10T

MEDANA

Pinnapumba tootenimetus

CH

Tööstuslik horisontaalne

1

Seeriatasemed (1 = alg, 3 = standard, 5 = premium)

L

Pikk võll

2

Üksikpumba nimivooluhulk [m3/h]

02

Üksikpumba astmete arv

1

1 = AISI 304



2 = AISI 316L

E

E = EPDM-tihend

a

A = sagedus 50 Hz / ühefaasiline / 230 V



B = sagedus 60 Hz / ühefaasiline / 220 V



C = sagedus 60 Hz / ühefaasiline / 230 V



D = sagedus 50 Hz / kolmefaasiline / 400 V



E = sagedus 50 Hz / kolmefaasiline / 230 – 400 V



F = sagedus 60 Hz / kolmefaasiline / 220 – 380 V



G = sagedus 60 Hz / kolmefaasiline / 265 – 460 V



I = sagedus 60 Hz / kolmefaasiline / 460 V

10

Nimirõhk (bar)

T

T = keermeühendused



P = Victaulic-ühendused

Tehnilised andmed

  • Võrguühendus: 1~230 V (±10%), 50 Hz
  • Võrguühendus: 3~230 V–400 V (±10%), 50 Hz; 265–460 V (±10%), 60 Hz
  • Vedeliku temperatuur: –20 kuni +120 °C (EPDM), –20 kuni +90 °C (FKM)
  • Max töörõhk: 10 baari
  • Max pealevoolusurve: 6 bar
  • Kaitseklass: IP55
  • Toruühenduste nimiläbimõõt: G1" kuni G2", olenevalt versioonist

Materjalid

  • Töörattad, järgukambrid ja pumbakorpus roostevabast terasest 1.4301/1.4404
  • Võll 1.4301 või 1.4404 roostevaba teras
  • EPDM/FKM- (Viton-) tihend
  • Liugrõngastihend: EPDM-versioon: B-süsinik/ränikarbiid, FKMi versioon: B-süsinik/ränikarbiid
  • Volframkarbiidist/alumiiniumoksiidist laager
  • Alumiiniumist pumbajalad

Allalaadimised

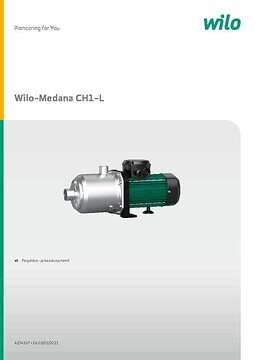

Wilo-Medana CH1-L

Kaubaartikli number 4234327
Väljaanne 02/2020
Versiooni number 02
Lehekülje formaat 209.9 x 297.0 mm
Lehekülgede arv 24

PDF (4 MB)
