Wilo-Padus PRO

Seeria kirjeldus

Eripärad / toote eelised

  • Suur töökindlus abrasiivsete vedelikega tänu kummikattega hüdraulikale ja Duplex-kroomterasest töörattale
  • Lihtne paigaldus tänu väiksele kaalule ja painduvale rõhuotsakule (vertikaalne/horisontaalne)
  • Aktiivjahutus tagab usaldusväärse püsitöö
  • Püsirežiim luristaval töötamisel tänu passiivjahutusele
  • Lihtne hooldamine tänu kiirele ligipääsule kuludetailidele
  • Seeriaviisiliselt energiatõhusa IE3-mootoritehnoloogiaga
  • Suurim töökindlus tänu integreeritud kaitsefunktsioonile

Teisaldatav sukelpump tagab ehitusplatside usaldusväärse ja pideva drenaaži.

Wilo-Padus PRO on ideaalne heitvee sukelpump ehitusplatside drenaažiks. Tänu oma tugevale konstruktsioonile, kulumiskindlatele materjalidele ja passiivjahutusele luristaval töötamisel on see IE-3-mootori ning integreeritud kaitsefunktsioonidega heitvee sukelpump eriti sobiv püsirežiimis tööks abrasiivsete vedelikega. Tänu oma väiksele kaalule ja painduvale rõhuotsakule saab seda paindlikult kasutada. Kiire ligipääs tähtsamatele komponentidele lihtsustab ka kasutuselevõtmist ja hooldust. Wilo-Padus PRO on seejuures kõik eeldused digitaliseerimiseks, mis võimaldab tulevikus hooldust optimaalselt planeerida.

Konstruktsioon

Heitvee sukelpump

Rakendamine

Pumbatav meedium

  • Heitvesi
  • Tarbevesi

Varustus/funktsioon

  • IE3-mootor
  • A-versioon ujuklüliti ja mootori kaitsepistikuga
  • Mantelvoolujahutus

Tarnekomplekt

  • Vaba kaabliotsaga pump
  • Ujuklüliti ja mootori kaitsepistikuga pump (A-versioon)
  • Storz fikseeritud ühendusega surveliitmik
  • Paigaldus- ja kasutusjuhend

Tüübikood

Näide:

Wilo-Padus PRO M08L/T039-540/A

Padus

Heitvee sukelpump

PRO

Ehitusplatside seeria

M

Avatud mitmekanaliline tööratas

08

Rõhuotsaku nimiläbimõõt: G3

L

Madalsurveversioon

T

Võrguühenduse versioon:

M = 1~

T = 3~

039

Väärtus / 10 = mootori võimsus P2 (kW)

5

Sagedus (5 = 50 Hz, 6 = 60 Hz)

40

Mõõtepinge kood

a

Elektriline lisavarustus:

Ilma lisanditeta = ilma ühenduskaabli vaba kaabliotsata

P = pistikuga

A = ujuklüliti ja mootori kaitsepistikuga

Tehnilised andmed

  • Võrguühendus: 3~400 V, 50 Hz
  • Kaitseklass: IP68
  • Max sukeldussügavus: 20 m
  • Pumbatava vedeliku temperatuur: 3 … 40 °C
  • Juhtme pikkus: 23 m
  • Surveliitmikud: Storz-ühendus suurus B

Materjalid

  • Mootori korpus: EN-AC-AlSi10Mg
  • Jahutussärk: 1.4404
  • Pumbakorpus: EN-AC-AlSi10Mg + NBR-70
  • Tööratas: 1.4470
  • Imikurn: 1.4404
  • Võll: 1.4404
  • Tihendamine:
    • Mootoripoolne: SiC/SiC
    • Vedelikupoolne: SiC/SiC
  • Staatilised tihendid: NBR

Kirjeldus/konstruktsioon

Heitvee sukelpump üleujutatava plokkseadmena transporditavaks märgpaigalduseks

Hüdraulika

Survepoolne väljund on teostatud Storzi liitmikuga vertikaalse keermesühendusena. Vajaduse korral saab survepoole väljundi horisontaalselt joondada. Tööratastena rakendatakse poolavatud mitmekanalilisi töörattaid. Sisendil on imikurn. Seeläbi filtritakse jämedad osakesed pumbatavast vedelikust enne imiava välja.

Mootor

Mootoritena rakendatakse vahelduvvoolu ja kolmefaasilise versiooniga IE3-mootoreid. Mootoritel on termiline mootoriseire. Jahutuseks kasutatakse mantelvoolujahutust. Püsirežiim on võimalik nii sukeldatult kui ka mittesukeldatult, sh luristaval töötamisel.

Tihendamiskamber kaitseb mootorit vedeliku sissetungimise eest. Kasutatud täitevedelik on potentsiaalselt bioloogiliselt lagundatav ega ohusta keskkonda.

Ühenduskaabel on fikseeritult ühendatud ja selle pikkus on 23 m.

  • O-versioon: vabade kaabliotstega kaabel
  • A-versioon: ujuklüliti ja pistikuga kaabel
  • P-versioon: pistikuga kaabel

Tihend

Vedeliku- ja mootoripoolseks tihendamiseks kasutatakse kahte pöörlemissuunast sõltuvat liugrõngastihendit.

Üldine parameeter

Wilo-Padus PRO

Allalaadimised

Wilo-Padus PRO

Kaubaartikli number 6053756
Väljaanne 2020-06
Versiooni number 02
Lehekülje formaat 209.9 x 297.0 mm
Lehekülgede arv 12

PDF (2 MB)

Lae alla

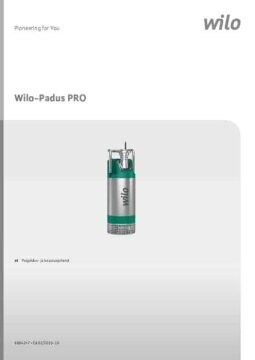

Wilo-Padus PRO

Kaubaartikli number 6084247
Väljaanne 2019-10
Versiooni number 02
Lehekülje formaat 209.9 x 297.0 mm
Lehekülgede arv 32

PDF (3 MB)

Lae alla
