Wilo-Rexa PRO

Seeria kirjeldus

Eripärad / toote eelised

  • Äärmiselt tõhus. Tänu optimeeritud toimega ühekanalilistele tööratastele
  • Tänu väheummistuvatele vabavoolu tööratastele töökindel
  • Kontrollitud ohutus: Seeriaviisiliselt lubatud kasutada plahvatusohtlikus keskkonnas vastavalt ATEXile
  • Valikuliselt saadaval energiatõhusa IE3-mootori tehnoloogiaga

Konstruktsioon

Reovee sukelpump statsionaarseks ja teisaldatavaks märgpaigalduseks ning statsionaarseks kuivpaigalduseks, püsirežiimiks.

Rakendamine

Pumbatav meedium

  • Töötlemata heitvesi
  • Fekaalidega heitvesi vastavalt standardile (DIN) EN 12050-1
  • Heitvesi

Varustus/funktsioon

  • Lekete puudumise jälgimine mootoriruumis
  • Mähise temperatuuri kontroll bimetall-anduriga
  • Tihenduskambri seireks valikuliselt saadaolevad välised varraselektroodid
  • Schuko-pistikuga vahelduvvooluvariant

Tarnekomplekt

  • Heitvee-sukelmootorpump 10 m kaabliga
  • Kasutus- ja hoolduskäsiraamat

Tüübikood

nt:

Wilo-Rexa PRO V06DA-110/EAD1X2-T0015-540-O

PRO

Seeria nimi

V

Tööratta tüüp:

V = keeristööratas

C = ühekanaliline tiivik

06

Surveliitmiku nimiläbimõõt, nt DN 65

D

Hüdraulika versioon:

D = imipool puuritud DIN-i kohaselt

N = puuritud imipool ANSI standardi (North American Standard) järgi

a

Hüdraulikaosa materjalivalik

110

Hüdraulikasüsteemi määratlus

E

Pindjahutusega mootor

a

Mootori materjalivalik

D

Tihendamine kahe sõltumatu liugrõngastihendiga

1

IE-tõhususklass, nt 1 = IE1 (vastavalt IEC 60034-30)

X

Ex-luba:

X = ATEX

F = FM

C = CSA

2

Pooluste arv

T

Võrguühenduse versioon:

M = 1~

M = 3~

0015

Väärtus / 10 = mootori nimivõimsus P2 (kW)

5

Sagedus (5 = 50 Hz, 6 = 60 Hz)

40

Mõõtepinge kood

O

Elektriline lisavarustus:

O = vaba juhtmeotsaga

F = ujuklüliti vaba kaabliotsaga

A = pistikuga ujuklüliti

P = pistikuga

Tehnilised andmed

  • Toitevõrguühendus: 1~230 V, 50 Hz või 3~400 V, 50 Hz
  • Sukelrežiim: S1
  • Mittesukeldatud töörežiim: S2-30 min; S3 25%
  • Kaitseklass: IP68
  • Isolatsiooniklass: F, valikuline H
  • Vedeliku temperatuur: 3…40 °C, max 60 °C 3 min puhul
  • Max sukeldussügavus: 20 m
  • Juhtme pikkus: 10 m

Materjalid

  • Mootori korpus: EN-GJL-250
  • Hüdraulikakorpus: EN-GJL 250
  • Tööratas: EN-GJL 250 või EN-GJS-500-7
  • Staatilised tihendid: NBR
  • Pumbapoolne tihend: SiC/SiC
  • Mootoripoolne tihend: C/MgSiO4
  • Võlli ots: Roostevaba teras 1.4021

Kirjeldus/konstruktsioon

Heitvee sukelpump üleujutatava plokkseadmena statsionaarseks ja transporditavaks märgpaigalduseks ja ka statsionaarseks kuivpaigalduseks.

Hüdraulika

Survepoolne väljund on teostatud horisontaalsete äärikühendustena. Maksimaalselt lubatav kuivmaterjali hulk on 8% (olenevalt hüdraulikast). Kasutatakse ühe- ja mitmekanalilisi töörattaid.

Mootor

Mootoritena kasutatakse vahelduv- või kolmefaasilise vooluga pindjahutusega mootoreid. Vahelduvvoolumootoritel on kondensaator eraldi lülitusseadmes. Sisselülitamine toimub võimsusest sõltuvalt otse- või täht- ja kolmnurklülitusega.

Mootoreid jahutatakse kas ümbritseva vedeliku või õhuga. Selleks juhitakse soojus mootori korpuselt ära.

Mootoreid saab sukeldatult kasutada püsirežiimis (S1). Sukelrežiimis on võimalik kasutada sõltuvalt mootori võimsusest töörežiimi S1 (püsirežiim), S2 (lühiajaline töörežiim) või S3 (väljalülitusrežiim).

Lisaks on mootorid varustatud järgmiste jälgimisseadmetega:

  • Lekete puudumise kontroll mootoriruumis Lekete puudumise kontroll teatab vee tungimisest mootoriruumi.
  • Mootori termiline kontroll Mootori termiline kontroll kaitseb mootori mähist ülekuumenemise eest. Tavajuhul kasutatakse selleks bimetall-andureid.

Lisaks võib mootori varustada tihenduskambri kontrolliks välise tihenduskambri elektroodiga. See teatab vee tungimisest tihenduskambrisse läbi vedelikupoolse võllitihendi.

Ühenduskaabel on standardvariandis vaba juhtmeotsaga, pikkusega 10 m ja pikisuunas veekindel.

Tihend

Mootori ja hüdraulika vahel on vedeliku- ja mootoripoolse tihendiga tihenduskamber. Tihenduskamber on täidetud meditsiinilise valgeõliga. Meediumi- ja mootoripoolseks tihendamiseks kasutatakse kahte sõltumatut pöörlevat liugrõngastihendit.

Üldine parameeter

Wilo-Rexa PRO C

Wilo-Rexa PRO V

Allalaadimised

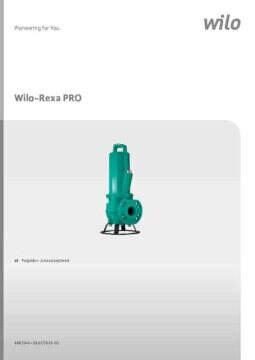

Wilo-Rexa PRO
