Wilo-Varios PICO-STG

Seeria kirjeldus

Eripärad / toote eelised

  • Kõige paremini ühilduv vahetusvõimalus mitmesugusteks, nüüd ka solaar- ja geotermilise energia rakendusteks tänu kompaktsele konstruktsioonile, uutele reguleerimisviisidele (nt iPWM) ja sünkroonimisabile
  • Parim kasutusmugavus tänu LED-ekraanile ja rohelise nupu tehnoloogiale, reguleerimisrežiimile ja pumba seadistustele ligipääsemiseks piisab ühest nupuvajutusest.
  • Lihtne paigaldamine tänu kompaktsele konstruktsioonile, kohandatavatele elektrilistele ühendustele ning hooldusfunktsioonidele, nt õhutustamine
  • Tänu ennast õigustanud tehnoloogiale on tagatud kõrgeim töö- ja kasutuskindlus

Kõigi aegade mitmekülgseim asenduspump.

Wilo-Varios PICO-STG on universaalne asenduslahendus kütte-, kliima- ja jahutussüsteemidele ühe- ja kahepereelamutes. See võimaldab kasutada standard- ja välist reguleerimisrežiimi ning sünkroonimisabiga saab asendatava pumba seaded lihtsalt üle võtta. Selle kompaktne konstruktsioon ja uue sünkroonimisfunktsiooniga vanalt pumbalt töökarakteristikute ülevõtmise võimalus muudavad paigaldamise ja kasutuselevõtmise eriti lihtsaks. Rohelise nupu tehnoloogiaga on juhtimine väga mugav.

Konstruktsioon

Keermeühendusega, blokeervoolukindla EC-mootoriga ja integreeritud elektroonilise võimsusregulaatoriga märgrootoriga ringluspump.

Rakendamine

Igasugustes vesiküttesüsteemides, kliimaseadmetes, tööstuslikes ringlussüsteemides, solaar- ja geotermilise energia seadmete primaarahelates.

Varustus/funktsioon

Töörežiimid

  • Konstantne rõhkude vahe (3 eelmääratud töökarakteristikut)
  • Erinev rõhkude vahe (3 eelmääratud töökarakteristikut)
  • Püsiv pöörlemiskiirus (3 pöörlemiskiirust)
  • Väline juhtimine iPWM signaaliga
    • iPWM GT (küte / geotermiline energia, v.a Varios PICO-STG .../1-13)
    • iPWM ST (solaarenergia)

Manuaalsed funktsioonid

  • Töörežiimi seadistamine sõltuvalt rakendusest
  • Pumba võimsuse (töökarakteristik) seadistamine
  • Konstantse pöörlemiskiiruse seadistamine
  • Sünkroonimisfunktsiooni ja LED-kodeerimise aktiveerimine
  • Õ;hueemaldamisfunktsioon
  • Manuaalne taaskäivitus

Automaatsed funktsioonid

  • Automaatne taaskäivitamine

Teate- ja näidufunktsioonid

  • Valitud reguleerimisviisi näit
  • Valitud töökarakteristiku näit reguleerimisviisis või iPWM tüüp
  • Aktiveeritud sünkroonimisfunktsiooni ja LED-kodeerimise näit
  • Käsitsi taaskäivitamise või õhueemaldamisfunktsiooni olekunäit
  • Töö- ja tõrkenäit

Varustus

  • Kataforeeskihiga pumbakorpus
  • Harkvõtme tugipinnad pumba korpusel
  • Toitekaabel koos 3-pooluselise pistikuga ja Wilo-Connector ühendusega
  • iPWM ühendus
  • Õ;hueemaldamisfunktsioon
  • Manuaalne taaskäivitus
  • Blokeervoolukindel mootor
  • Tahkete osakeste filter

Tarnekomplekt

  • Pump
  • Kaabel koos 3-pooluselise pistikuga ja Wilo-Connector ühendusega
  • Wilo-Connector
  • Tihendid
  • Paigaldus- ja kasutusjuhend

Tüübikood

Näide:

Wilo-Varios PICO-STG 25/1-8-130

Varios PICO

Suure kasuteguriga pump (keermesliitega pump), elektrooniliselt reguleeritav

-STG

Ühilduv kütte-, solaar- ja geotermilise energia rakendustega

25/

Ühenduse nimiläbimõõt

1-8

Nimitõstekõrguste vahemik [m]

130

Paigalduspikkus

Tehnilised andmed

  • Pumbatava vedeliku temperatuur:
    • –20 °C kuni +95 °C (küte / geotermiline energia)
    • –10 °C kuni +110 °C (solaarenergia)
  • Võrguühendus 1~230 V, 50 Hz
  • Kaitseklass IPX4D
  • Keermeühendus Rp ½, Rp 1 ja Rp 1¼
  • Max töörõhk 10 baari

Materjalid

  • Pumbakorpus: Hallmalm (EN-GJL-200)
  • Tööratas: Plast (PP – 40% klaaskiudu)
  • Pumba võll: Vääristeras
  • Laagrid: Süsinik, metall-impregneeritud

Üldine parameeter

Wilo-Varios PICO-STG

Allalaadimised

Wilo-Varios PICO-STG

Kaubaartikli number 42338442
Väljaanne 2019-12
Versiooni number 01
Lehekülje formaat 105.1 x 148.2 mm
Lehekülgede arv 80

PDF (8 MB)

Lae alla

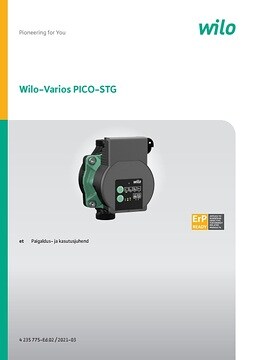

Wilo-Varios PICO-STG

Kaubaartikli number 4235775
Väljaanne 2019-05
Versiooni number 01
Lehekülje formaat 105.1 x 148.2 mm
Lehekülgede arv 32

PDF (5 MB)

Lae alla
