Drain VC 32/10

Ficha técnica

Datos hidráulicos
  • Presión máxima de trabajo PN
    1 bar
  • Paso libre del conjunto hidráulico
    5 mm
  • Tipo de construcción del rodete
    Rodete multicanal abierto
  • Profundidad de inmersión máxima
    0.77 m
  • Altura de impulsión óptima Hopt
    7.477
  • Caudal máximo Q
    7 m³/h
  • Caudal óptimo Qopt
    4.995 m³/h
  • Temperatura mínima del fluido Tmin
    3 °C
  • Temperatura máxima del fluido Tmax
    95 °C
Datos del motor
  • Alimentación eléctrica
    3~400 V, 50 Hz
  • Tolerancia de tensión
    ±5 %
  • Potencia nominal del motor P2
    0.37 kW
  • Entrada de corriente P1 máx. P1 max
    700.0 W
  • Intensidad nominal IN
    1.00 A
  • Tipo de arranque
    Directo online (DOL)
  • Velocidad nominal n
    2900 rpm
  • Frecuencia máxima de arranque t
    50 1/h
  • Clase de aislamiento
    F
  • Tipo de protección
    IP55
Materiales
  • Carcasa de la bomba
    EN-GJL-250
  • Rodete
    1.4028
  • Eje
    1.4021
  • Material del motor
    Aluminio
Dimensiones de instalación
  • Conexión de tubería del lado de impulsión RPD
    R 1
Información de pedidos
  • Marca
    Wilo
  • Denominación del producto
    Drain VC 32/10
  • Número EAN
    4016322640301
  • Referencia
    2044583
  • Peso neto aproximado m
    36 kg
  • Peso bruto aproximado m
    55.0 kg
  • Longitud con embalaje
    372 mm
  • Altura con embalaje
    1390 mm
  • Ancho sin embalaje
    328 mm
  • Propiedades del embalaje
    Embalaje de transporte
  • Tipo de embalaje
    Caja
  • Cantidad mínima de pedido
    1

Texto de especificación

Bomba vertical para aguas sucias inundable en diseño de pie para impulsar fluidos a una temperatura máxima de 95 °C. Carcasa hidráulica de fundición gris, rodete de acero. Conexión de impulsión con salida de presión horizontal y rosca interior. Accionamiento mediante un motor normalizado en ejecución de corriente trifásica, carcasa del motor de aluminio. El propietario debe instalar la protección del y el cable de conexión. El sistema hidráulico y el motor están unidos a través del eje de la bomba (en el tubo de protección del eje). El eje de la bomba presenta cojinetes deslizantes, y la lubricación de los cojinetes deslizantes se realiza con el fluido. Se ha integrado un interruptor de flotador para el funcionamiento automático. Los puntos de conmutación se pueden ajustar mediante topes.

Datos de funcionamiento
  • Fluido
    Water
Datos del producto
  • Tipo de construcción del rodete
    Rodete multicanal abierto
  • Paso libre del conjunto hidráulico
    5 mm
  • Presión máxima de trabajo PN
    1 bar
Datos del motor
  • Alimentación eléctrica
    3~400 V, 50 Hz
  • Tolerancia de tensión
    ±5 %
  • Potencia nominal del motor P2
    0.37 kW
  • Entrada de corriente P1 max
    0.70 kW
  • Intensidad nominal IN
    1.00 A
  • Tipo de arranque
    Directo online (DOL)
  • Velocidad nominal n
    2900 rpm
  • Frecuencia máxima de arranque t
    50 1/h
  • Clase de aislamiento
    F
  • Tipo de protección
    IP55
Materiales
  • Carcasa de la bomba
    EN-GJL-250
  • Rodete
    1.4028
  • Eje
    1.4021
  • Material del motor
    Aluminio
Dimensiones de instalación
  • Conexión de tubería del lado de impulsión RPD
    R 1
Información de pedidos
  • Marca
    Wilo
  • Denominación del producto
    Drain VC 32/10
  • Peso neto aproximado m
    36 kg
  • Referencia
    2044583

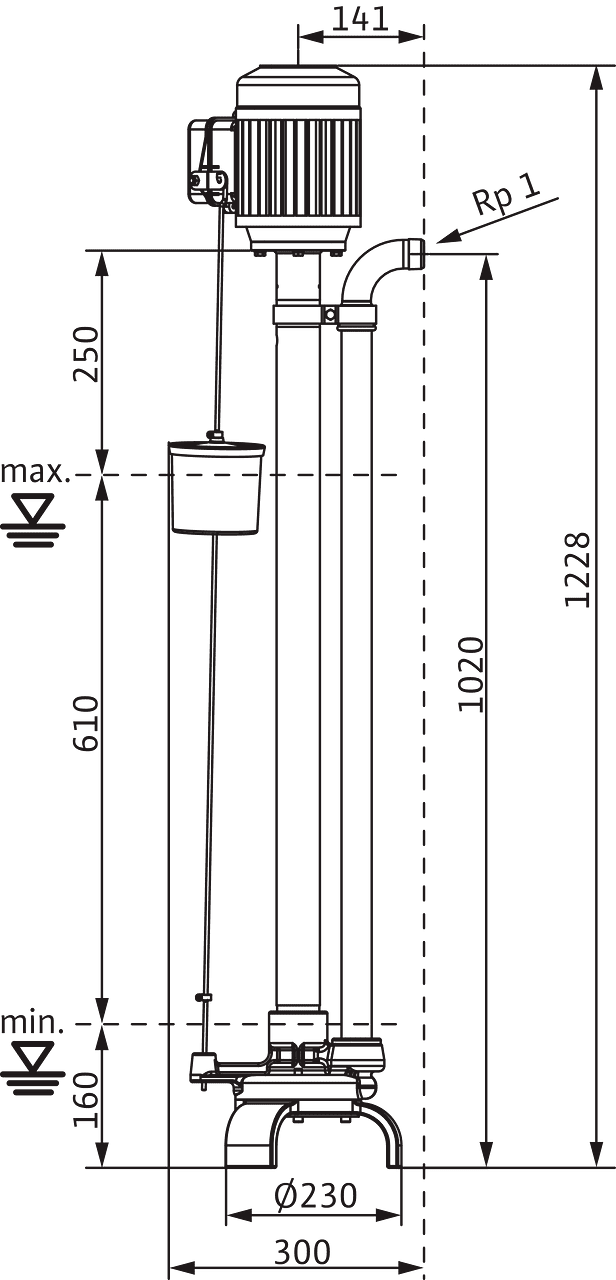

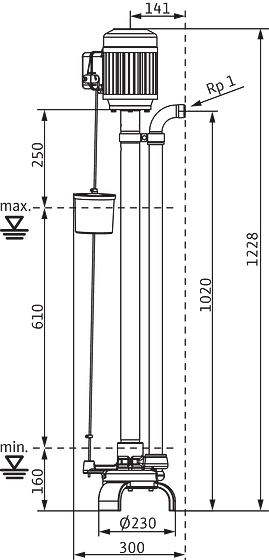

Dimensiones y planos de dimensiones

Wilo-Drain VC 32/10 (3~400 V)

Wilo-Drain VC 32/10 (3~400 V)

Wilo-Drain VC

Wilo-Drain VC
Wilo-Drain VC 32/10 (3~400 V)
Wilo-Drain VC

Curvas características

Wilo-Drain VC

Wilo-Drain VC
Wilo-Drain VC

Información de pedido

Information for order placements
  • Marca
    Wilo
  • Denominación del producto
    Drain VC 32/10
  • Número EAN
    4016322640301
  • Referencia
    2044583
  • Peso bruto aproximado m
    55.0 kg
  • Peso neto aproximado m
    36 kg
  • Longitud total L
    300.0 mm
  • Altura sin embalaje H
    1247 mm
  • Color
    Verde
  • Propiedades del embalaje
    Embalaje de transporte
  • Tipo de embalaje
    Caja
  • Número por capa
    1
  • Ancho sin embalaje L
    300.0 mm
  • Cantidad mínima de pedido
    1
  • Número por palé
    1
