Star-Z 20/1

Ficha técnica

Datos hidráulicos
  • Presión máxima de trabajo PN
    10 bar
  • Altura máxima de impulsión H Qmin
    1.1
  • Caudal máximo Qmax
    1.9
  • Temperatura mínima del fluido Tmin
    2 °C
  • Temperatura máxima del fluido Tmax
    65 °C
  • Temperatura ambiente mínima Tmin
    0 °C
  • Temperatura ambiente máxima Tmax
    40 °C
  • Dureza total máx. admisible en sistemas de recirculación de ACS
    3.21 mmol/l (18°dH)
Datos del motor
  • Alimentación eléctrica
    1~230 V, 50 Hz
  • Potencia nominal P2
    20.0 W
  • Intensidad nominal IN
    0.18 A
  • Velocidad máxima nmax
    2700 rpm
  • Entrada de corriente P1 máx. P1 max
    38.0 W
  • Emisión de interferencias
    EN 61000-6-3
  • Resistencia a interferencias
    EN 61000-6-2
  • Tipo de protección del motor
    IP44
  • Clase de aislamiento
    F
  • Prensaestopas
    1 x PG11
  • Protección de motor
    innecesario (resistente al bloqueo)
Materiales
  • Rodete
    PPE-GF30
  • Eje
    Cerámica de óxido
  • Material del cojinete
    Grafito de carbón
Dimensiones de instalación
  • Conexión de tubería del lado de aspiración RPS
    G 1¼
  • Conexión de tubería del lado de impulsión RPD
    G 1¼
  • Longitud entre roscas l0
    140 mm
Información de pedidos
  • Marca
    Wilo
  • Denominación del producto
    Star-Z 20/1
  • Número EAN
    4016322364214
  • Referencia
    4028111
  • Peso neto aproximado m
    2 kg
  • Peso bruto aproximado m
    2.3 kg
  • Longitud con embalaje
    147 mm
  • Altura con embalaje
    100 mm
  • Ancho sin embalaje
    187 mm
  • Propiedades del embalaje
    Embalaje de venta
  • Tipo de embalaje
    Caja de cartón
  • Cantidad mínima de pedido
    1

Texto de especificación

Esta bomba circuladora únicamente es adecuada para agua caliente sanitaria.

Bomba de recirculación de ACS, bomba de rotor húmedo de velocidad constante para el montaje en tubería. Motor resistente al bloqueo. Carcasa de la bomba de latón rojo, rodete de plástico reforzado con fibra de vidrio, eje de cerámica con cojinetes de deslizamiento de carbón impregnados de resina.

Datos de funcionamiento
  • Fluido
    Water
  • Presión máxima de trabajo PN
    10 bar
  • Dureza total máx. admisible en sistemas de recirculación de ACS
    3.21 mmol/l (18°dH)
Datos del motor
  • Emisión de interferencias
    EN 61000-6-3
  • Resistencia a interferencias
    EN 61000-6-2
  • Alimentación eléctrica
    1~230 V, 50 Hz
  • Entrada de corriente P1 máx. P1 max
    38.0 W
  • Velocidad máxima nmax
    2700 rpm
  • Intensidad nominal IN
    0.18 A
  • Tipo de protección del motor
    IP44
  • Prensaestopas
    1 x PG11
Materiales
  • Rodete
    PPE-GF30
  • Eje
    Cerámica de óxido
  • Material del cojinete
    Grafito de carbón
Dimensiones de instalación
  • Conexión de tubería del lado de aspiración RPS
    G 1¼
  • Conexión de tubería del lado de impulsión RPD
    G 1¼
  • Longitud entre roscas l0
    140 mm
Información de pedidos
  • Marca
    Wilo
  • Denominación del producto
    Star-Z 20/1
  • Peso neto aproximado m
    2 kg
  • Referencia
    4028111

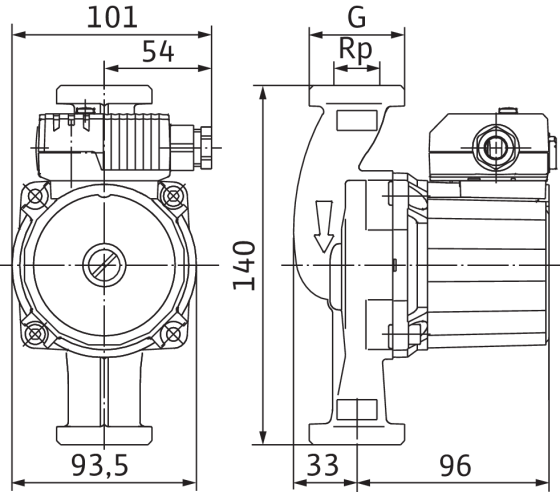

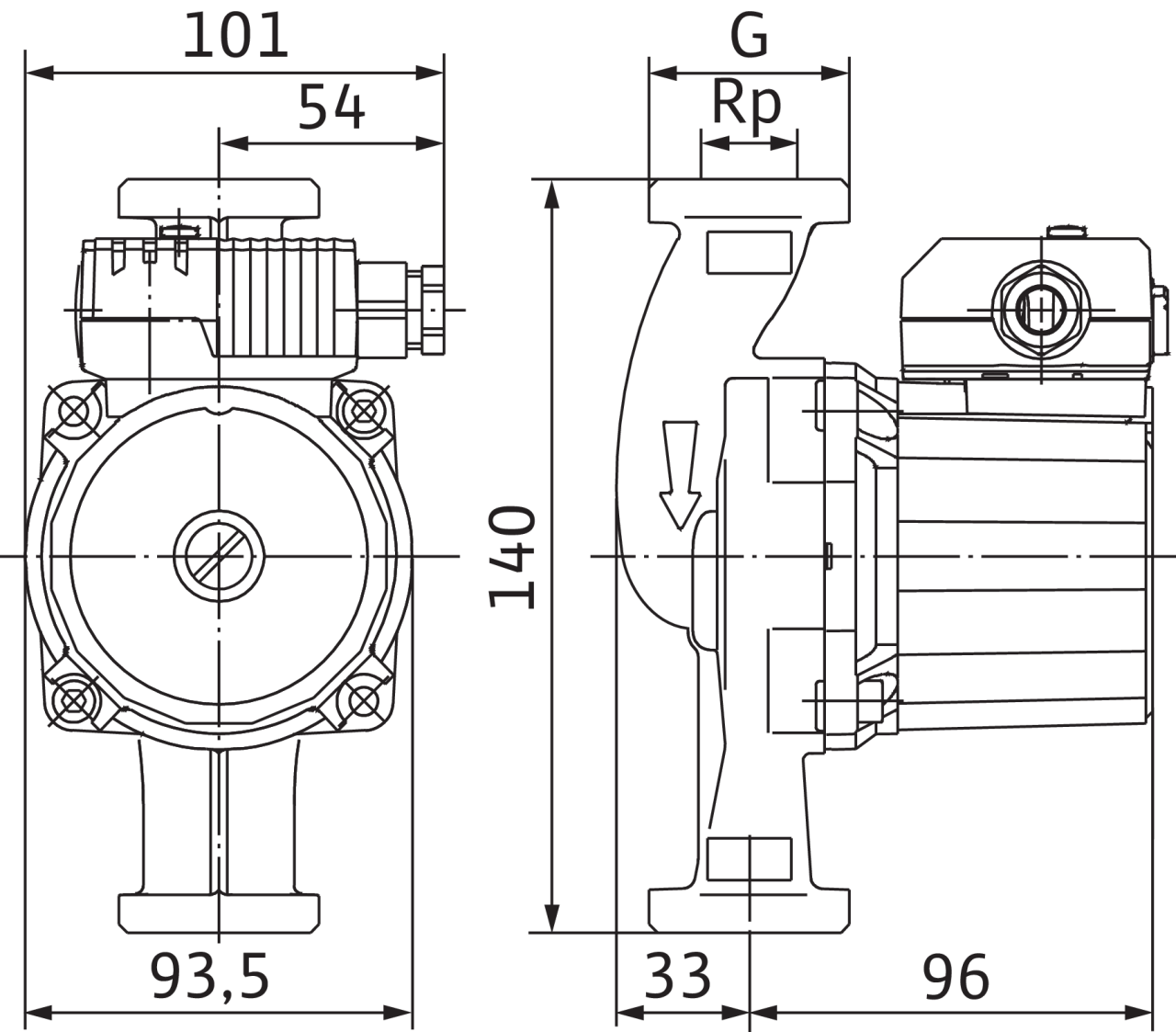

Dimensiones y planos de dimensiones

Star Z

Star Z

Star Z

Star Z
Star Z
Star Z

Curvas características

Star-Z 20/1, Single-phase current

Star-Z 20/1, Single-phase current
Star-Z 20/1, Single-phase current

Esquema de bornes

Star-E

Star-E

Motor resistente al bloqueo

Motor monofásico (EM) 2 polos ‐ 1~230 V, 50 Hz

Con condensador integrado

Star-E

Información de pedido

Information for order placements
  • Marca
    Wilo
  • Denominación del producto
    Star-Z 20/1
  • Número EAN
    4016322364214
  • Referencia
    4028111
  • Peso bruto aproximado m
    2.3 kg
  • Peso neto aproximado m
    2 kg
  • Longitud total L
    134.0 mm
  • Altura sin embalaje H
    94 mm
  • Color
    Verde
  • Propiedades del embalaje
    Embalaje de venta
  • Tipo de embalaje
    Caja de cartón
  • Número por capa
    32
  • Ancho sin embalaje L
    149.0 mm
  • Cantidad mínima de pedido
    1
  • Número por palé
    256
