Star-Z NOVA A

Ficha técnica

Datos hidráulicos
  • Caudal máximo
    0.4
  • Altura máxima de impulsión
    0.3
Datos del producto
  • Presión máxima de trabajo
    10 bar
  • Temperatura máxima del fluido
    95 Celsius
  • Temperatura mínima del fluido
    2 Celsius
  • Temperatura ambiente máxima
    40 Celsius
  • Dureza total máx. admisible en sistemas de recirculación de ACS
    3,57 mmol/l (20 °dH)
Datos del motor
  • Alimentación eléctrica
    1~230 V, 50 Hz
  • Emisión de interferencias
    EN 61000-6-3
  • Resistencia a interferencias
    EN 61000-6-2
  • Consumo de potencia (mín.)
    3 W
  • Entrada de corriente P1 máx.
    5 W
  • Potencia nominal P2
    5 W
  • Potencia nominal mecánica
    0.01 kW
  • 0.1 A
  • Tipo de protección
    IP42
  • Clase de aislamiento
    F
  • Velocidad máxima
    3000 rpm
  • Protección de temperatura del motor integrada
    innecesario (resistente al bloqueo)
  • Prensaestopas
    11
  • Tipo del cable de conexión
    11
Dimensiones de instalación
  • Rosca
    G 1
  • Conexión de tubería del lado de aspiración
    G 1
  • Conexión de tubería del lado de impulsión
    G 1
  • Longitud entre roscas
    138 mm
Materiales
  • Eje
    Ceramic
  • Carcasa de la bomba
    CW617N, CuZn40Pb2
  • Rodete
    PPE+PS-GF30
  • Material del cojinete
    Carbon, resin-impregnated
Información de pedidos
  • Marca
    Wilo
  • Denominación del producto
    Star-Z NOVA A
  • Descripción
    4132761
  • Peso neto aproximado
    1.00 kg

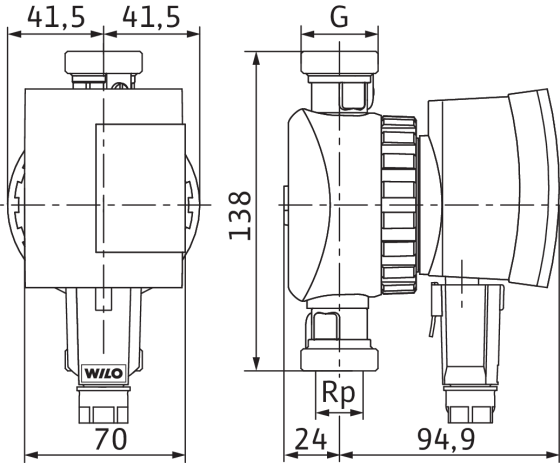

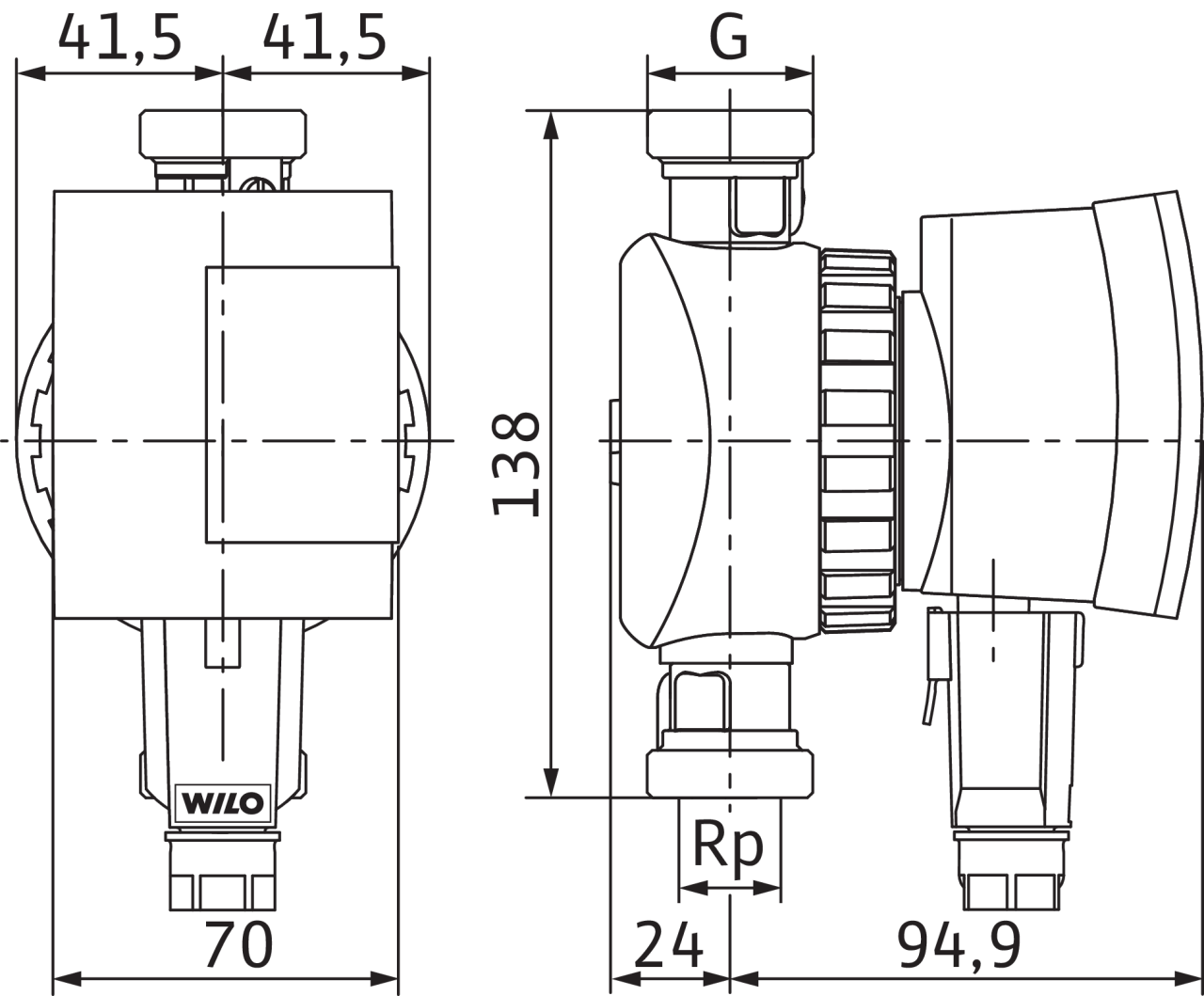

Dimensiones y planos de dimensiones

Star Z-NOVA

Star Z-NOVA

Star Z-NOVA

Star Z-NOVA
Star Z-NOVA
Star Z-NOVA

Curvas características

Star-Z NOVA

Star-Z NOVA
Star-Z NOVA

Esquema de bornes

Eco PICO-NOVA

Eco PICO-NOVA

Motor resistente al bloqueo

Motor monofásico (EM) 2 polos ‐ 1~230 V, 50 Hz

Eco PICO-NOVA

Información de pedido

Information for order placements
  • Marca
    Wilo
  • Denominación del producto
    Star-Z NOVA A
  • Número EAN
    4048482094168
  • Descripción
    4132761
  • Peso bruto aproximado
    1.1 kg
  • Peso neto aproximado
    1.00 kg
  • Longitud total
    119.0 mm
  • Altura sin embalaje
    83 mm
  • Color
    Verde
  • Propiedades del embalaje
    Embalaje de venta
  • Tipo de embalaje
    Caja de cartón
  • Número por capa
    40
  • Ancho sin embalaje
    138.0 mm
  • Cantidad mínima de pedido
    1
  • Número por palé
    320

Texto de especificación

Esta bomba circuladora únicamente es adecuada para agua potable.

Bomba de recirculación de ACS Wilo-Star-Z NOVA (ejecución de rotor húmedo) para una vivienda unifamiliar. Bomba para el montaje en tubería, motor síncrono resistente al bloqueo con un par de arranque elevado. Carcasa de la bomba de latón, rodete de Noryl, eje de cerámica. Apta para aplicaciones de agua potable con un grado de dureza máximo de 20 °dH. Consumo de potencia de 3 – 5 W. Con coquilla termoaislante y rosca de la carcasa Rp ½ de serie.

Bomba completa con válvula antirretorno y válvula de corte de esfera con rosca G1.

Materiales
  • Eje
    Ceramic
  • Carcasa de la bomba
    CW617N, CuZn40Pb2
  • Rodete
    PPE+PS-GF30
  • Material del cojinete
    Carbon, resin-impregnated
Datos de funcionamiento
  • Fluido
    Water
  • Temperatura mínima del fluido
    2 Celsius
  • Temperatura máxima del fluido
    95 Celsius
  • Presión máxima de trabajo
    10 bar
  • Dureza total máx. admisible en sistemas de recirculación de ACS
    3,57 mmol/l (20 °dH)
Datos del motor
  • Emisión de interferencias
    EN 61000-6-3
  • Resistencia a interferencias
    EN 61000-6-2
  • Alimentación eléctrica
    1~230 V, 50 Hz
  • Entrada de corriente P1 máx.
    5 W
  • Consumo de potencia P1 (Q = máx.) del rodete seleccionado * Número de bombas
    5 W
  • Velocidad máxima
    3000 rpm
  • 0.1 A
  • Tipo de protección
    IP42
Dimensiones de instalación
  • Conexión de tubería del lado de aspiración
    G 1
  • Longitud entre roscas
    138 mm
Información de pedidos
  • Peso neto aproximado
    1.00 kg
  • Marca
    Wilo
  • Denominación del producto
    Star-Z NOVA A
  • Descripción
    4132761
