Stratos-Z 50/1-9

Ficha técnica

Datos hidráulicos
  • Presión máxima de trabajo PN
    10 bar
  • Altura máxima de impulsión H
    9.00 m
  • Caudal máximo Q
    27.1 m³/h
  • Temperatura mínima del fluido T
    -10 °C
  • Temperatura máxima del fluido T
    110 °C
  • Temperatura ambiente mínima Tmin
    -10 °C
  • Temperatura ambiente máxima Tmax
    40 °C
  • Dureza total máx. admisible en sistemas de recirculación de ACS
    3,57 mmol/l (20 °dH)
Datos del motor
  • Índice de eficiencia energética (IEE)
    0.20
  • Alimentación eléctrica
    1~230 V, 50/60 Hz
  • Potencia nominal del motor P2
    0.35 kW
  • Intensidad nominal IN
    1.88 A
  • Velocidad mínima nmin
    1400 rpm
  • Velocidad máxima nmax
    4100 rpm
  • Consumo de potencia (mín.) P1 min
    25.0 W
  • Entrada de corriente P1 máx. P1 max
    430.0 W
  • Emisión de interferencias
    EN 61800-3:2004+A1:2012/entorno residencial (C1)
  • Resistencia a interferencias
    EN 61800-3:2004+A1:2012/entorno industrial (C2)
  • Regulación de la velocidad
    Convertidor de frecuencia
  • Clase de aislamiento
    F
  • Tipo de protección del motor
    IPX4D
  • Protección de motor
    integrado
Materiales
  • Rodete
    PPS-GF40
  • Eje
    1.4122
  • Material del cojinete
    Grafito de carbón
Dimensiones de instalación
  • Conexión de tubería del lado de aspiración RPS
    DN 50
  • Conexión de tubería del lado de impulsión RPD
    DN 50
  • Longitud entre roscas l0
    280 mm
Información de pedidos
  • Marca
    Wilo
  • Denominación del producto
    Stratos-Z 50/1-9
  • Número EAN
    4016322994336
  • Referencia
    2090474
  • Peso neto aproximado m
    17 kg
  • Peso bruto aproximado m
    19.3 kg
  • Longitud con embalaje
    419 mm
  • Altura con embalaje
    300 mm
  • Ancho sin embalaje
    345 mm
  • Propiedades del embalaje
    Embalaje de transporte
  • Tipo de embalaje
    Caja de cartón
  • Cantidad mínima de pedido
    1

Texto de especificación

Bomba de alta eficiencia Wilo-Stratos Z

con regulación electrónica

Bomba circuladora de rotor húmedo con costes de funcionamiento mínimos, para el montaje en tubería. Apta para sistemas de recirculación de ACS (de 0 °C a +80 °C) y aplicaciones de climatización, ventilación y calefacción (de -10 °C a +110 °C). Con regulación de la potencia electrónica integrada para presión diferencial constante/variable. Coquillas termoaislantes de serie. Con nivel de mando manual con un botón de serie:

  • Bomba ON/OFF
  • Selección del modo de regulación:
    • dp-c (presión diferencial constante)
    • dp-v (presión diferencial variable)
    • dp-T (presión diferencial controlada por la temperatura) mediante monitor IR / pendrive IR, Modbus, BACnet, LON o Can
    • Límite Q para la limitación del caudal máximo (ajuste solo a través de pendrive IR)
    • Modo manual (ajuste de una velocidad constante)
  • Funcionamiento automático de reducción nocturna (autoadaptable)
  • Ajuste del valor de consigna y de la velocidad

La visualización de la pantalla gráfica de la bomba se puede girar para adaptarse a la disposición vertical y vertical del módulo e indica:

  • El estado de funcionamiento
  • Modo de regulación
  • El valor de consigna de la presión diferencial y de la velocidad
  • Los mensajes de fallo y de advertencia

Motor síncrono conforme a la tecnología de motor de conmutación electrónica con un alto rendimiento y un par de arranque elevado, función de desbloqueo automático y protección total del motor integrada.

Piloto de indicación de avería, indicación general de avería libre de tensión, interfaz de infrarrojos para la comunicación inalámbrica con el dispositivo de mando y servicio del módulo IR/pendrive IR de Wilo.

Punto de conexión para los módulos IF Wilo Stratos con interfaces para la gestión Técnica Centralizada y la gestión de bombas dobles (accesorios: Módulos IF Stratos Modbus, BACnet, LON, CAN, PLR, Ext. Off, Ext.Mín, SBM, Ext.Off/SBM o DP).

En el caso de bombas embridadas y ejecuciones embridadas:

  • Ejecución estándar para bombas DN 40 a DN 65: brida combinada PN 6/10 (brida PN 16 según EN 1092-2) para contrabridas PN 6 y PN 16
  • Ejecución especial para bombas DN 40 a DN 65: brida PN 16 (según EN 1092-2) para contrabrida PN 16
Datos de funcionamiento
  • Fluido
    Water
  • Presión máxima de trabajo PN
    10 bar
  • Dureza total máx. admisible en sistemas de recirculación de ACS
    3,57 mmol/l (20 °dH)
Datos del motor
  • Emisión de interferencias
    EN 61800-3:2004+A1:2012/entorno residencial (C1)
  • Resistencia a interferencias
    EN 61800-3:2004+A1:2012/entorno industrial (C2)
  • Alimentación eléctrica
    1~230 V, 50/60 Hz
  • Entrada de corriente P1 máx. P1 max
    430.0 W
  • Velocidad máxima nmax
    4100 rpm
  • Intensidad nominal IN
    1.88 A
  • Tipo de protección del motor
    IPX4D
  • Prensaestopas
    1 x PG7
Materiales
  • Rodete
    PPS-GF40
  • Eje
    1.4122
  • Material del cojinete
    Grafito de carbón
Dimensiones de instalación
  • Conexión de tubería del lado de aspiración RPS
    DN 50
  • Conexión de tubería del lado de impulsión RPD
    DN 50
  • Longitud entre roscas l0
    280 mm
Información de pedidos
  • Marca
    Wilo
  • Denominación del producto
    Stratos-Z 50/1-9
  • Peso neto aproximado m
    17 kg
  • Referencia
    2090474

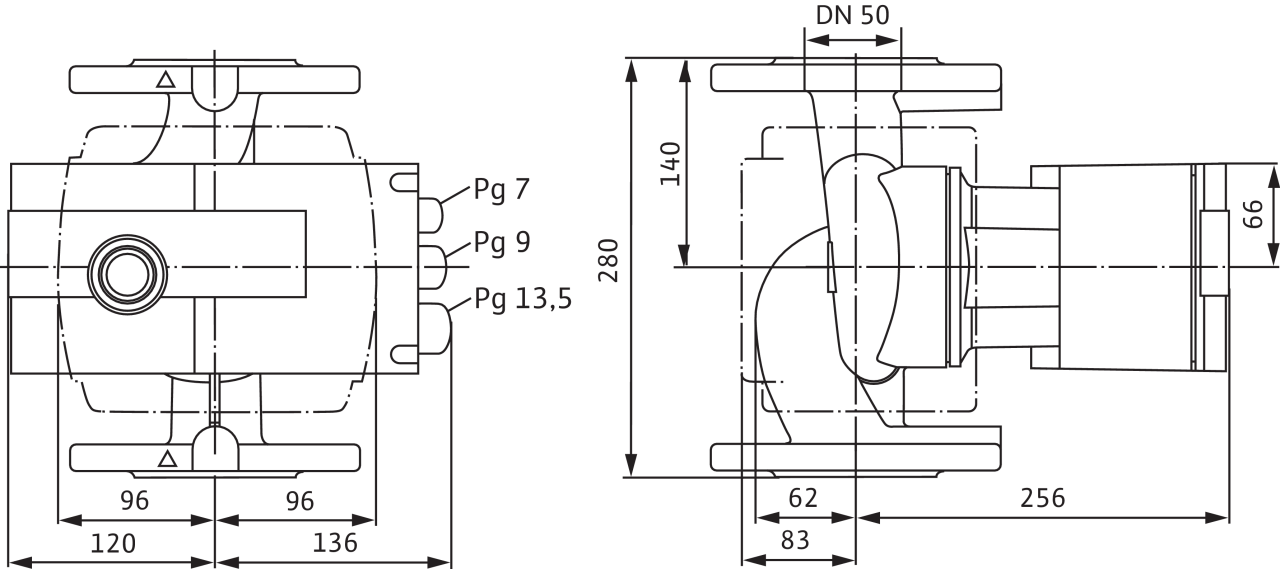

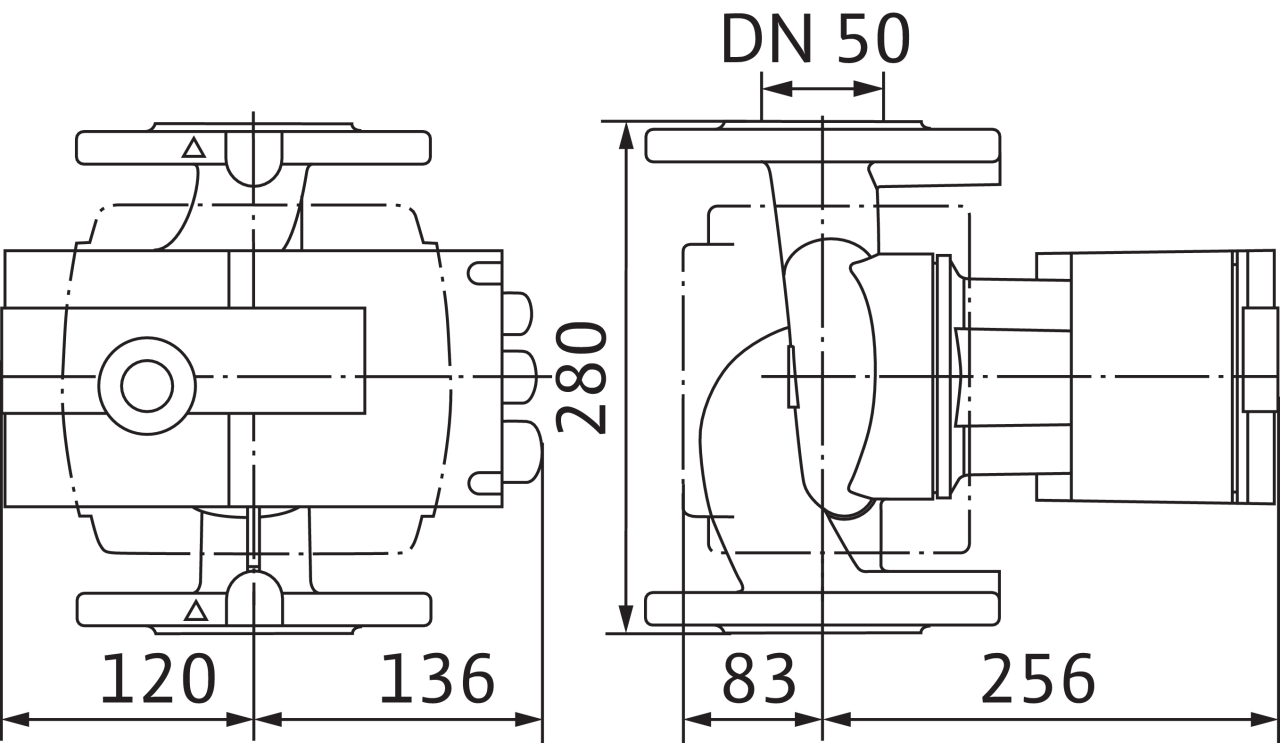

Dimensiones y planos de dimensiones

Stratos

Stratos

Stratos

Stratos
Stratos
Stratos

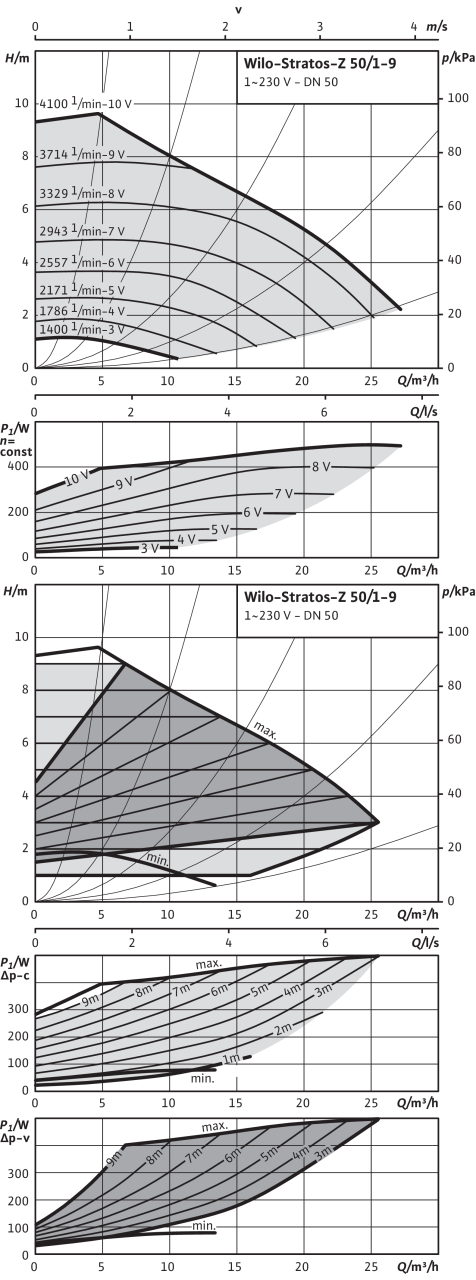

Curvas características

Stratos-Z 50/1-9

Stratos-Z 50/1-9
Stratos-Z 50/1-9

Esquema de bornes

Stratos

Stratos

SSM:Aviso general de avería

(Contacto de apertura según VDI 3814, capacidad de carga 1 A, 250 V ~)

Estándar: 1~230 V, 50/60 Hz

Opción: 3~230 V, 50/60 Hz

Stratos

Información de pedido

Information for order placements
  • Marca
    Wilo
  • Denominación del producto
    Stratos-Z 50/1-9
  • Número EAN
    4016322994336
  • Referencia
    2090474
  • Peso bruto aproximado m
    19.3 kg
  • Peso neto aproximado m
    17 kg
  • Longitud total L
    280.0 mm
  • Altura sin embalaje H
    339 mm
  • Color
    verde/bronce
  • Propiedades del embalaje
    Embalaje de transporte
  • Tipo de embalaje
    Caja de cartón
  • Número por capa
    5
  • Ancho sin embalaje L
    256.0 mm
  • Cantidad mínima de pedido
    1
  • Número por palé
    20
