TOP-Z 30/7

Ficha técnica

Datos hidráulicos
  • Presión máxima de trabajo PN
    10 bar
  • Altura máxima de impulsión H Qmin
    5.4
  • Caudal máximo Qmax
    7.1
  • Temperatura mínima del fluido Tmin
    -20 °C
  • Temperatura máxima del fluido Tmax
    110 °C
  • Temperatura ambiente mínima Tmin
    0 °C
  • Temperatura ambiente máxima Tmax
    40 °C
  • Dureza total máx. admisible en sistemas de recirculación de ACS
    3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) para 20/4 + 25/6)
Datos del motor
  • Alimentación eléctrica
    3~400 V, 50 Hz
  • Potencia nominal P2
    180.0 W
  • Intensidad nominal IN
    0.42 A
  • Velocidad máxima nmax
    2700 rpm
  • Consumo de potencia (mín.) P1 min
    100.0 W
  • Entrada de corriente P1 máx. P1 max
    310.0 W
  • Emisión de interferencias
    EN 61000-6-3
  • Resistencia a interferencias
    EN 61000-6-2
  • Tipo de protección del motor
    IPX4D
  • Clase de aislamiento
    H
  • Prensaestopas
    1 x PG13.5
  • Protección de motor
    Dispositivo de disparo opcional SK 602N/622N
Materiales
  • Rodete
    PPE-GF30
  • Eje
    1.4122
  • Material del cojinete
    Grafito de carbón
Dimensiones de instalación
  • Conexión de tubería del lado de aspiración RPS
    G 2
  • Conexión de tubería del lado de impulsión RPD
    G 2
  • Longitud entre roscas l0
    180 mm
Información de pedidos
  • Marca
    Wilo
  • Denominación del producto
    TOP-Z 30/7
  • Número EAN
    4016322709640
  • Referencia
    2048341
  • Peso neto aproximado m
    6 kg
  • Peso bruto aproximado m
    5.9 kg
  • Longitud con embalaje
    270 mm
  • Altura con embalaje
    215 mm
  • Ancho sin embalaje
    178 mm
  • Propiedades del embalaje
    Embalaje de transporte
  • Tipo de embalaje
    Caja de cartón
  • Cantidad mínima de pedido
    1

Texto de especificación

Esta bomba circuladora únicamente es adecuada para agua potable.

Utilizable para sistemas de recirculación de ACS en la industria y en la técnica de edificios.

Bomba circuladora de rotor húmedo que no requiere mantenimiento, con conexión roscada o embridada y velocidades preseleccionables para la adaptación de la potencia.

Equipamiento y función

  • Adaptación manual de la potencia mediante 3 velocidades
  • Bombas con motor monofásico:
    • P2 hasta 90 W: Protección interna frente a temperaturas del bobinado excesivamente elevadas
    • P2 = 180 W: Protección total del motor mediante contactos de protección de bobinado en combinación con dispositivo de disparo
  • Bombas con motor trifásico:
    • P2 hasta 90 W: Protección interna frente a temperaturas del bobinado excesivamente elevadas
    • P2 ≥ 180 W: Protección total del motor con sistema electrónico de disparo integrado
  • Piloto de indicación de avería
  • Contacto para la indicación general de avería
  • Piloto de control de sentido de giro
  • Alimentación eléctrica 3~230 V con enchufe conmutador opcional
  • Carcasa de la bomba de latón rojo o fundición gris (acero inoxidable según el tipo)
  • Brida combinada PN 6/PN 10 (desde DN 40 hasta DN 65)
  • Coquillas termoaislantes
  • Funciones adicionales mediante Protect Module C reequipable:
    • Indicación de avería SSM como contacto de apertura libre de tensión
    • Indicación de funcionamiento SBM como contacto de cierre libre de tensión
    • Entrada de control "Prioridad OFF" mediante contacto libre de tensión externo (contacto de apertura)
    • Detección de bloqueo
    • Protección total del motor con dispositivo de disparo
    • Confirmación de la avería
  • Gestión de bombas dobles (dos bombas individuales instaladas en paralelo): Funcionamiento principal/reserva (conmutación automática en caso de avería/alternancia de bombas por tiempo)
Datos de funcionamiento
  • Fluido
    Water
  • Presión máxima de trabajo PN
    10 bar
  • Dureza total máx. admisible en sistemas de recirculación de ACS
    3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) para 20/4 + 25/6)
Datos del motor
  • Emisión de interferencias
    EN 61000-6-3
  • Resistencia a interferencias
    EN 61000-6-2
  • Alimentación eléctrica
    3~400 V, 50 Hz
  • Entrada de corriente P1 máx. P1 max
    310.0 W
  • Velocidad máxima nmax
    2700 rpm
  • Intensidad nominal IN
    0.42 A
  • Tipo de protección del motor
    IPX4D
  • Prensaestopas
    1 x PG13.5
Materiales
  • Rodete
    PPE-GF30
  • Eje
    1.4122
  • Material del cojinete
    Grafito de carbón
Dimensiones de instalación
  • Conexión de tubería del lado de aspiración RPS
    G 2
  • Conexión de tubería del lado de impulsión RPD
    G 2
  • Longitud entre roscas l0
    180 mm
Información de pedidos
  • Marca
    Wilo
  • Denominación del producto
    TOP-Z 30/7
  • Peso neto aproximado m
    6 kg
  • Referencia
    2048341

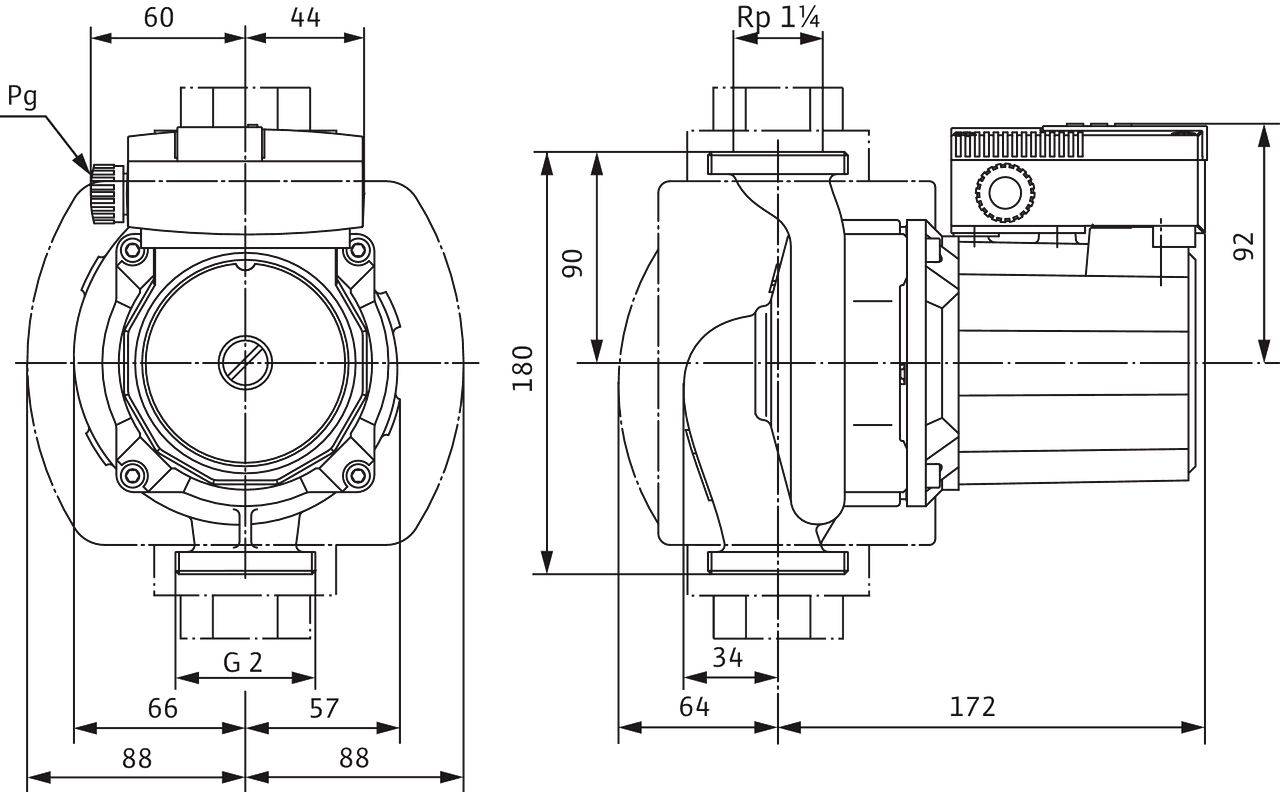

Dimensiones y planos de dimensiones

TOP-S

TOP-S

TOP-Z

TOP-Z
TOP-S
TOP-Z

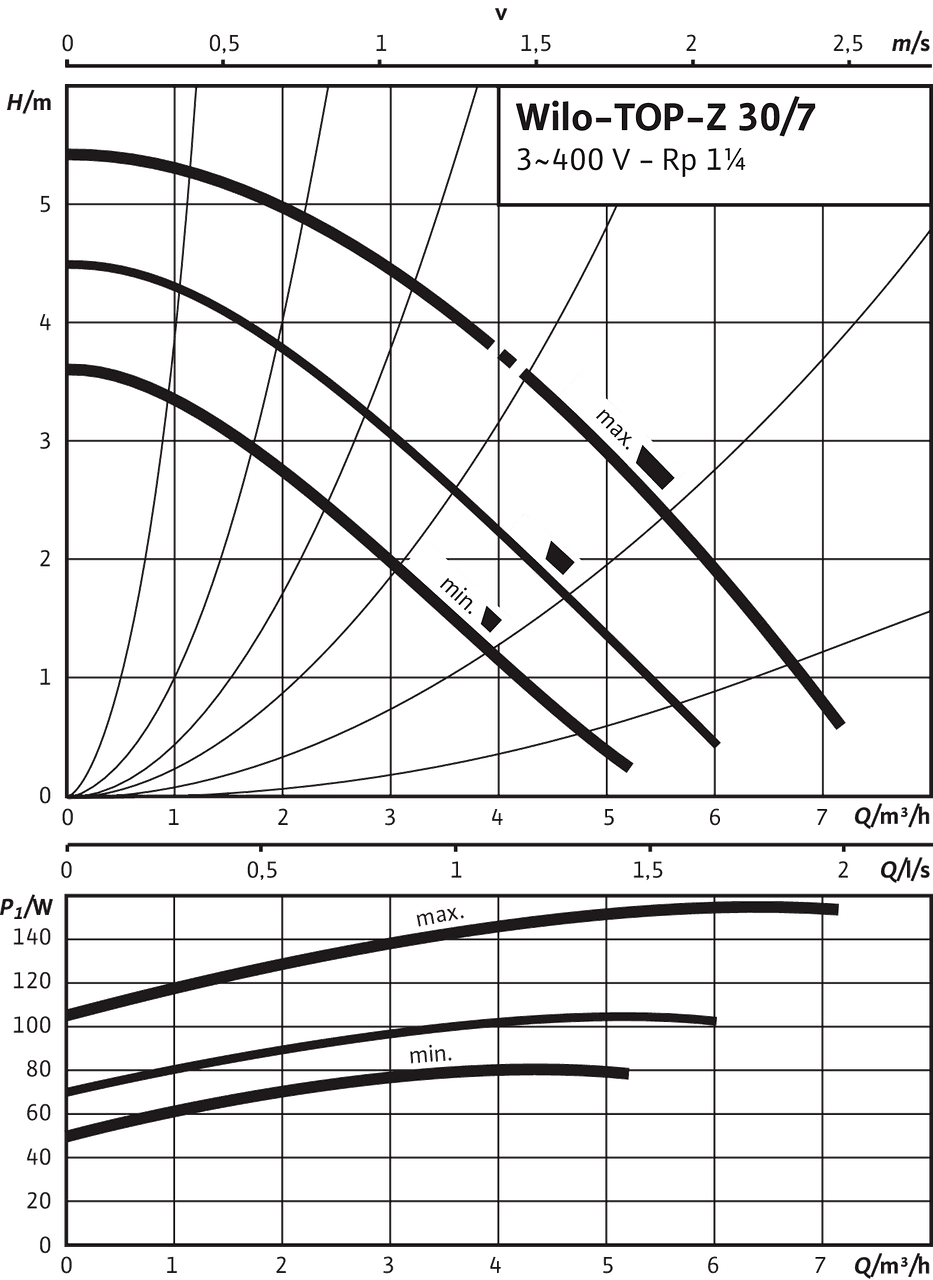

Curvas características

TOP-Z 30/7, 3~

TOP-Z 30/7, 3~
TOP-Z 30/7, 3~

Esquema de bornes

TOP-S

TOP-S

Alimentación eléctrica 3~400 V, 50 Hz

3~230 V, 50 Hz (con enchufe conmutador opcional 3~230 V)

WSK = Contacto de protección del bobinado

Protección total de motor en todas las velocidades con dispositivo de disparo opcional

SK 602N/SK 622N u otro cuadro/dispositivo de control con posibilidad de conexión WSK

Disparador: Disparo externo en el cuadro/dispositivo de control

Reseteo: La confirmación de la avería se realiza tras enfriarse el motor

de forma automática

TOP-S

Información de pedido

Information for order placements
  • Marca
    Wilo
  • Denominación del producto
    TOP-Z 30/7
  • Número EAN
    4016322709640
  • Referencia
    2048341
  • Peso bruto aproximado m
    5.9 kg
  • Peso neto aproximado m
    6 kg
  • Longitud total L
    180.0 mm
  • Altura sin embalaje H
    236 mm
  • Color
    verde/bronce
  • Propiedades del embalaje
    Embalaje de transporte
  • Tipo de embalaje
    Caja de cartón
  • Número por capa
    16
  • Ancho sin embalaje L
    176.0 mm
  • Cantidad mínima de pedido
    1
  • Número por palé
    96
