Wilo-Atmos GIGA-N

La bomba estándar para aplicaciones universales y una dilatada vida útil.

La Wilo-Atmos GIGA-N es el modelo inicial de bombas de rotor seco. Su gran variedad de motores y materiales, así como su amplio rango de temperaturas de entre -20 y +140 °C, la convierten en una bomba sumamente versátil para todo tipo de aplicaciones.

Esta bomba diseñada para el funcionamiento continuo garantiza una prolongada vida útil gracias al recubrimiento resistente a la corrosión y a los rodamientos de bolas libres de mantenimiento. En caso de mantenimiento, el acoplamiento con espaciador permite reponer rápidamente el cierre mecánico. Es posible regular la velocidad de la Wilo-Atmos GIGA-N con el Wilo-EFC. Se puede dotar de control de la temperatura y de vigilancia de las vibraciones de los depósitos de la bomba para detectar a tiempo posibles averías.

A este respecto, Wilo cuenta con una oferta de servicio complementaria a medida que abarca desde la puesta en marcha hasta el mantenimiento. Además, con el paquete "sin preocupaciones" WiloCare, el control a distancia de Wilo garantiza una fiabilidad óptima.

Ventajas

Ahorro de energía con el alto rendimiento total del conjunto hidráulico mejorado y por usar motores IE3

El revestimiento de cataforesis de todos los componentes de fundición proporciona una resistencia elevada a la corrosión y durabilidad

Uso universal gracias a las dimensiones normalizadas, diferentes modelos de motor y rodetes de distintos materiales

Mantenimiento sencillo por su acoplamiento con espaciador de fácil manejo de diseño de rotor desmontable por el lado de accionamiento

Gran fiabilidad gracias a que se ha mejorado la estructura de los rodetes para reducir la presión

Opcional: Prensaestopas con camisa del eje para usarse en fluidos abrasivos

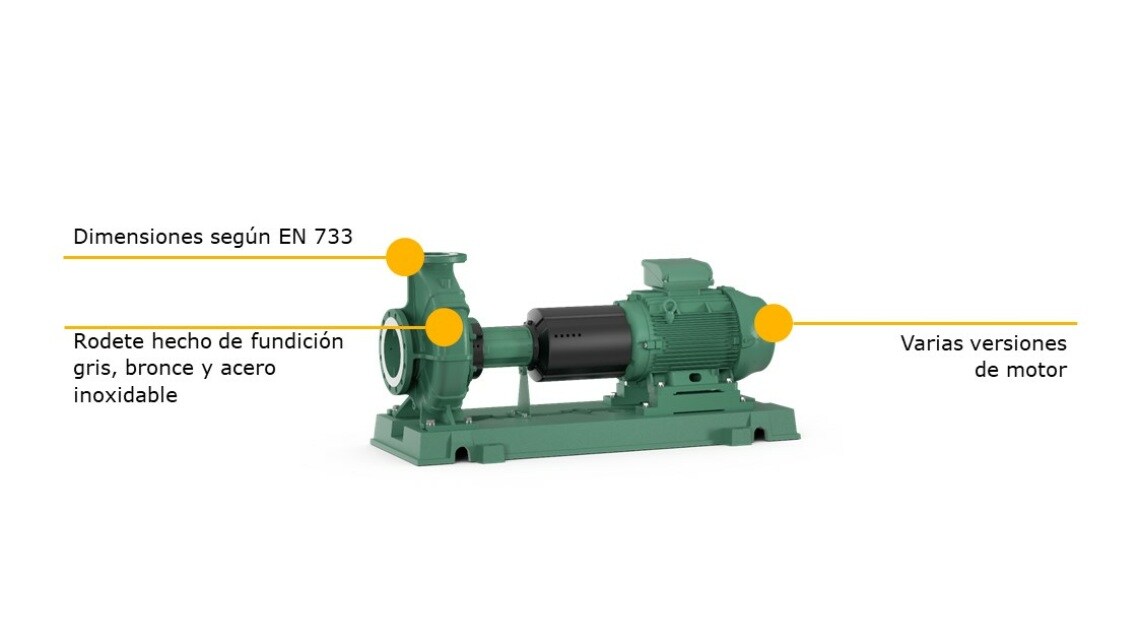

Wilo-Atmos GIGA-N_Feature_1_ES

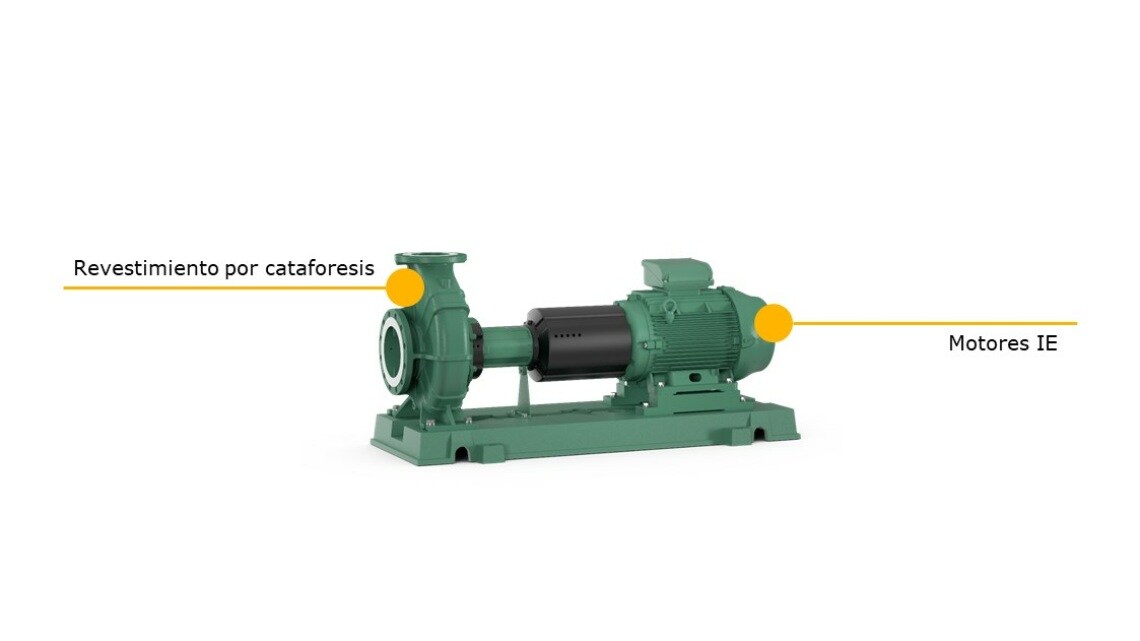

Wilo-Atmos GIGA-N_Feature_2_ES

Descripción de las series

Ventajas

Ahorro de energía con el alto rendimiento total del conjunto hidráulico mejorado y por usar motores IE3

El revestimiento de cataforesis de todos los componentes de fundición proporciona una resistencia elevada a la corrosión y durabilidad

Uso universal gracias a las dimensiones normalizadas, diferentes modelos de motor y rodetes de distintos materiales

Mantenimiento sencillo por su acoplamiento con espaciador de fácil manejo de diseño de rotor desmontable por el lado de accionamiento

Gran fiabilidad gracias a que se ha mejorado la estructura de los rodetes para reducir la presión

Opcional: Prensaestopas con camisa del eje para usarse en fluidos abrasivos

La bomba estándar para aplicaciones universales y una dilatada vida útil.

La Wilo-Atmos GIGA-N es el modelo inicial de bombas de rotor seco. Su gran variedad de motores y materiales, así como su amplio rango de temperaturas de entre -20 y +140 °C, la convierten en una bomba sumamente versátil para todo tipo de aplicaciones.

Esta bomba diseñada para el funcionamiento continuo garantiza una prolongada vida útil gracias al recubrimiento resistente a la corrosión y a los rodamientos de bolas libres de mantenimiento. En caso de mantenimiento, el acoplamiento con espaciador permite reponer rápidamente el cierre mecánico. Es posible regular la velocidad de la Wilo-Atmos GIGA-N con el Wilo-EFC. Se puede dotar de control de la temperatura y de vigilancia de las vibraciones de los depósitos de la bomba para detectar a tiempo posibles averías.

A este respecto, Wilo cuenta con una oferta de servicio complementaria a medida que abarca desde la puesta en marcha hasta el mantenimiento. Además, con el paquete "sin preocupaciones" WiloCare, el control a distancia de Wilo garantiza una fiabilidad óptima.

Tipo

Bomba centrífuga de baja presión de una etapa con aspiración axial, montada sobre placa base. Ejecución estándar con acoplamiento con espaciador.

Aplicación

  • Impulsión de agua de calefacción (según VDI 2035), mezclas de agua fría y de agua/glicol fría sin sustancias abrasivas en instalaciones de calefacción, agua fría y de refrigeración.
  • Empleo en el riego, edificación, industria en general, centrales eléctricas, etc.

Equipo/función

Bomba centrífuga de baja presión de una etapa en construcción monobloc con acoplamiento, protección del acoplamiento, motor y placa base

  • Cierre mecánico

Suministro

  • Bomba
  • Instrucciones de instalación y funcionamiento
  • Bomba con extremo del eje libre o
  • bomba sobre placa base con acoplamiento y protección de acoplamiento, sin motor o
  • Bomba montada completamente sobre placa base con motor electrónico

Designación

Ejemplo

Atmos GIGA-N 40/200-11/2

Atmos

Familia de productos

GIGA

Denominación de la serie

N

Bomba estándar con aspiración axial

40

DN para la brida de presión

200

Diámetro nominal del rodete [mm]

11

Potencia nominal P2 [kW]

2

Número de polos

Datos técnicos

  • Rango de temperaturas permitido de -20 °C a +140 °C
  • Alimentación eléctrica 3~400 V, 50 Hz
  • Tipo de protección IP55
  • Diámetros nominales DN 32 hasta DN 150
  • Presión de trabajo máx. 16 bar

Materiales

  • Carcasa de la bomba y linterna. Estándar: EN-GJL-250
  • Rodete: Estándar: EN-GJL-200; otros bajo consulta
  • Eje: 1.4021
  • Cierre mecánico: AQEGG, otros cierres mecánicos bajo consulta

Descripción/tipo

  • Bomba centrífuga de baja presión de una etapa como bomba de placa base, con boca de aspiración axial, soporte del cojinete embridado y sujeción de eje para accionamientos acoplados flexibles
  • La versión estándar es un acoplamiento con espaciador (acoplamiento de doble cono), que ofrece la posibilidad de mantener el motor en posición al desmontar la unidad del rotor
  • Variante ...-P5 sin acoplamiento con espaciador (a un precio reducido, véase la lista de precios)

Diagrama general

Wilo-Atmos GIGA-N (2pl)

Wilo-Atmos GIGA-N (4pl)

Descargas

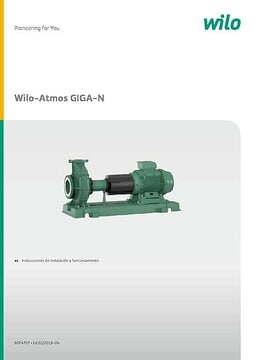

Wilo-Atmos GIGA-N
