Wilo-COE-2 EMHIL

Descripción de las series

Características especiales/ventajas del producto

<TEXT> <P level="1">Instalación con bomba centrífuga de alta presión de la serie MHIL de fundición gris y acero inoxidable</P> <P level="1">Sistema hidráulico de acero inoxidable en combinación con motores normalizados IE3 para 3~ motores a partir de 0,75 kW</P> <P level="1">Dos bombas centrífugas de alta presión en disposición horizontal y conectadas en paralelo de la serie MHIL para caudales de hasta 16 m<sup>3</sup>/h y alturas de impulsión de hasta 60 m</P> <P level="1">ElectronicControl (un cuadro por cada bomba): programable como maestro/esclavo. El cuadro ElectronicControl garantiza las funcionalidades operacionales mediante el uso de tecnología de regulación electrónica de la velocidad. El cuadro está empotrado en una caja de plástico. </P> <P>Los dos cuadros ElectronicControl supervisan con una sonda de presión los arranques y paradas de las bombas y garantizan la protección contra falta de agua, la protección de motor, una alternancia cíclica entre las bombas y una demora de desconexión de la bomba. Un indicador LCD aporta información de las alarmas, el funcionamiento de la bomba y ofrece un interruptor para seleccionar el modo de funcionamiento.</P> </TEXT>

Tipo

Sistema de abastecimiento de agua de aspiración normal listo para la conexión, cuenta con 2 bombas centrífugas de alta presión dispuestas horizontalmente y conectadas en paralelo con velocidad constante en la modalidad de construcción de rotor seco de la serie MHIL, con dos cuadros ElectronicControl para la regulación de la velocidad.

Aplicación

  • Abastecimiento de agua completamente automático y aumento de presión en edificios de viviendas y pequeños centros industriales
  • Impulsión de agua potable, agua industrial limpia, así como otras mezclas de agua que no resulten agresivas química ni mecánicamente para los materiales utilizados y que no contengan componentes abrasivos ni de fibra larga

Equipo/función

  • Dos bombas de las series MHIL 3 a MHIL 5 por cada instalación con motor normalizado IE3 para 3~ motores a partir de 0,75 kW
  • Control de bomba automático con ElectronicControl para la regulación de la velocidad
  • Los componentes en contacto con el fluido son resistentes a la corrosión
  • Bastidor base de acero galvanizado
  • Tubería de acero inoxidable 1.4301
  • Válvula de cierre en el lado de aspiración y en el lado de impulsión de cada bomba
  • Válvula antirretorno integrada en el ElectronicControl en el lado de impulsión de cada bomba
  • Manómetro en el lado de impulsión
  • Protección opcional contra falta de agua en el lado de aspiración

Suministro

  • Grupo de presión montado de fábrica, listo para la conexión, con funcionamiento y estanqueidad comprobados
  • Embalaje
  • Instrucciones de instalación y funcionamiento

Designación

Por ejemplo:

Wilo-COE-2EMHIL305-EM

COE

Grupo de presión compacto

2

Número de bombas

EMHIL

Bombas de la serie MHIL, dotadas de un ElectronicControl

3

Caudal nominal [m3/h]

05

Número de etapas de la bomba

EM

1~

Datos técnicos

  • Alimentación eléctrica 1~ 230 V, 50 Hz/60 Hz
  • Motor normalizado IE3 para 3~ 230 V, a partir de 0,75 kW
  • Fusible A en el lado de la red, AC 3 de acuerdo con la potencia nominal del motor y las normas de la compañía eléctrica
  • Temperatura máx. del fluido +50 °C
  • Presión de trabajo 10 bar
  • Presión de entrada 6 bar
  • Diámetro nominal de conexión R2''
  • Tipo de protección: IP54

Materiales

Para las series MHIL 3 y MHIL 5:

  • Rodetes, difusores y carcasa escalonada de acero inoxidable 1.4307
  • Carcasa de la bomba de fundición gris con revestimiento por cataforesis EN-GJL 250
  • Eje de acero inoxidable 1.4057
  • Juntas tóricas de EPDM

Para más información sobre las bombas, véase el capítulo "Aumento de presión"

Descripción/tipo

  • Bastidor base de acero galvanizado que se fijará sobre cimientos de hormigón
  • Tubería: Tubería completa de acero inoxidable adecuada para la conexión de todas las materias primas habituales en el mercado. Su diseño corresponde al rendimiento hidráulico del grupo de presión.
  • Bombas: Dos bombas conectadas en paralelo de las series MHIL 3 a MHIL 5. Todas las piezas de dichas bombas en contacto con el fluido son de acero inoxidable/fundición gris con revestimiento de cataforesis. Todos los componentes que están en contacto con el fluido cuentan con la homologación WRAS. Para más información sobre las bombas, véase el capítulo "Aumento de presión".
  • Valvulerías: Todas las bombas cuentan con una válvula de corte de esfera con certificación de la ACS, tanto en el lado de aspiración como el en lado de impulsión, y con una válvula antirretorno en el lado de impulsión que cumple las recomendaciones de la directriz KTW (acerca de plásticos y agua potable).
  • Depósito de expansión de membrana: Se dispondrá e instalará un depósito de expansión de membrana según las características de la instalación
  • Indicación de la presión: En el manómetro del lado de impulsión y en la pantalla del ElectronicControl
  • Cuadro de control: La instalación viene equipada de serie con un ElectronicControl por cada bomba en modo maestro/esclavo.

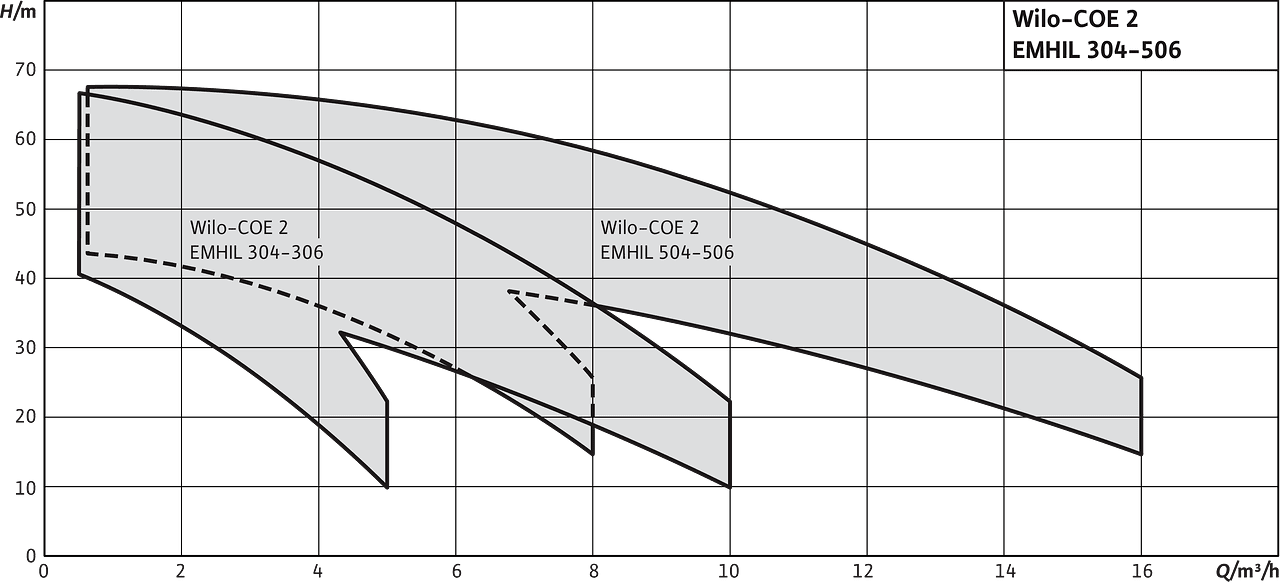

Diagrama general

COE-2 EMHIL
