Wilo-Comfort CO-/COR-Helix V.../CC

Descripción de las series

Ventajas

  • Sistema robusto de conformidad con la norma DIN 1988 (EN 806)
  • Sistema hidráulico de la bomba de alta eficiencia
  • Sistema con pérdidas de carga internas optimizadas
  • De 2 a 6 bombas centrífugas de alta presión en posición vertical y conectadas en paralelo de la serie Helix V
  • Dispositivo de control CC, con funciones avanzadas, PLC programable y pantalla táctil, con o sin convertidor de frecuencia para la regulación continua de la bomba principal

Tipo

Sistema de abastecimiento de agua de alta eficiencia, listo para la conexión (de aspiración normal) con 2 a 6 bombas centrífugas de alta presión de acero inoxidable conectadas en paralelo, dispuestas en vertical de la serie Helix V, incl. Comfort Controller CC (disponible con y sin convertidor de frecuencia)

Aplicación

  • Abastecimiento de agua totalmente automático y aumento de presión en modo de entrada desde la red pública de agua o desde un depósito para aplicaciones privadas, comerciales, industriales y comunitarias (p. ej. edificios de viviendas, de oficinas, administrativos, hoteles, hospitales, talleres, inmuebles industriales, empresas de abastecimiento de agua).
  • Impulsión de agua potable y de agua para uso industrial, así como agua de refrigeración, agua para la extinción de incendios (excepto para los equipos contra incendios establecidos en la norma DIN14462 y con permiso de las autoridades locales de protección contra incendios) o agua para otros usos que no pueda corroer química o mecánicamente los materiales utilizados y que no contenga componentes abrasivos ni de fibra larga

Equipo/función

  • 2 – 6 bombas por instalación de las series Helix V 4 a Helix V 52 con motor normalizado IE3, a partir de 0,75 kW incluido (opcional para potencia del motor inferior)
  • Control automático de bombas mediante controlador Comfort Controller CC. Las instalaciones COR están, además, equipadas con un convertidor de frecuencia en el cuadro eléctrico.
  • Las piezas en contacto con el fluido son resistentes a la corrosión
  • Bastidor base de acero galvanizado con amortiguadores de vibraciones ajustables en altura que proporcionan un gran aislamiento frente al ruido propagado por estructuras sólidas
  • Tubería de acero inoxidable 1.4571
  • Válvula de corte en el lado de aspiración y de impulsión de cada bomba
  • Válvula antirretorno en el lado de impulsión de cada bomba
  • Vaso de expansión de membrana 8 l, PN 16, lado de impulsión
  • Transmisor de presión, lado de impulsión
  • Manómetro, lado de impulsión
  • También se puede adquirir con presostato de marcha en seco y manómetro, lado de aspiración

Suministro

  • Grupo de presión montado de fábrica, listo para la conexión, con funcionamiento y estanqueidad comprobados
  • Embalaje
  • Instrucciones de instalación y funcionamiento
  • Argollas de montaje para un automontaje

Designación

Ejemplo:

Wilo-COR-4 Helix V 2203/1/K/CC

CO

Grupo de presión compacto

R

Regulación de la bomba principal correspondiente mediante convertidor de frecuencia en el cuadro

4

Número de bombas

Helix V

Serie de bombas

22

Caudal nominal [m3/h] de la bomba simple

03

Número de etapas de la bomba simple

1

Número de rodetes rebajados de una bomba

K

Con cierre mecánico con cartuchos

CC

Unidad reguladora; CC = controlador Comfort Controller

Datos técnicos

  • Alimentación eléctrica 3~230 V/400 V ± 10%, 50 Hz
  • Temperatura máx. del fluido 50 °C (opcionalmente 70 °C)
  • Presión de trabajo 16 bar (opcionalmente 25 bar)
  • Presión de entrada 10 bar
  • Diámetros nominales de las conexiones en el lado de presión final R 1½" - DN 200
  • Diámetros nominales de las conexiones en el lado de entrada R 1½" - DN 200
  • Velocidad nominal 2850 rpm
  • Tipo de protección IP 54 (dispositivo de control CC)
  • Fusible A en el lado de la red, AC3 de acuerdo con la potencia del motor y las normas de la compañía eléctrica
  • Fluidos admisibles (se pueden solicitar otros): Nota sobre los medios: Los fluidos permitidos son, en general, aguas que no contengan componentes abrasivos ni de fibra larga y que no corroan química ni mecánicamente los materiales utilizados
    • Agua potable y agua caliente sanitaria
    • Agua de refrigeración
    • Agua contra incendios

Materiales

Helix V 4 a Helix V 16

  • Rodetes, difusores y carcasa escalonada de acero inoxidable 1.4307
  • Carcasa de la bomba de acero inoxidable 1.4301
  • Eje de acero inoxidable 1.4057
  • Camisa del eje de 1.4404
  • Juntas tóricas de EPDM (se puede solicitar una junta de caucho fluorado)
  • Tubería de acero inoxidable 1.4571

Helix V 22 a Helix V 52

  • Rodetes, difusores y carcasa escalonada de acero inoxidable 1.4307
  • Carcasa de la bomba de acero inoxidable 1.4308
  • Eje de acero inoxidable 1.4057
  • Camisa del eje de 1.4404
  • Juntas tóricas de EPDM (se puede solicitar una junta de caucho fluorado)
  • Tubería de acero inoxidable 1.4571

Descripción/tipo

  • Bastidor base: de acero galvanizado y con amortiguadores de vibraciones ajustables en altura para aislar gran parte del ruido propagado por estructuras sólidas. Otros modelos bajo consulta.
  • Tubería: tubería completa de acero inoxidable apta para la conexión de todos los materiales empleados. Se ha dimensionado correspondientemente al rendimiento hidráulico total del equipo de presión.
  • Bombas: de 2 a 6 bombas conectadas en paralelo de las series Helix V 4 a Helix V 52. Todas las piezas en contacto con el fluido son de acero inoxidable. Más modelos bajo consulta. Todas las piezas que están en contacto con el fluido cuentan con la homologación KTW/WRAS/ACS
  • Valvulería: todas las bombas están equipadas en el lado de aspiración y en el lado de impulsión con una válvula de corte o con una válvula de mariposa con certificado DVGW, así como con una válvula antirretorno en el lado de impulsión con autorización DVGW.
  • Vaso de expansión de membrana: 8 l/PN16 ubicado en el lado de presión final, con una membrana de caucho butilo con homologación DVGW/KTW, inocua según la Ley alemana de protección alimentaria para fines de comprobación y revisión, con vaciado y valvulería de flujo con homologación DVGW/KTW de acuerdo con la norma DIN 4807
  • Transmisor de presión: de 4 a 20 mA, colocado en el lado de presión final para la activación del controlador central Comfort CC.
  • Indicación de la presión: Manómetro (∅ 63 mm) dispuesto en el lado de presión final; indicación digital adicional de la presión final en la pantalla alfanumérica táctil del controlador Comfort Controller
  • Dispositivo de control/regulador: La instalación está equipada de serie con un regulador CC Comfort­; COR con un convertidor de frecuencia adicional

Diagrama general

Comfort CO(R)

Descargas

Sistema Wilo-CC

Referencia 2063144
Edición 1811
Número de versión 05
Formato de página 209.9 x 297.0 mm
Número de páginas 45

PDF (3 MB)

Descargar

Wilo-Economy, Wilo-Comfort, -Comfort-N, Wilo-Vario

Referencia 2535456
Edición 1707
Número de versión 01
Formato de página 209.9 x 297.0 mm
Número de páginas 1197

PDF (144 MB)

Descargar

Wilo-Helix V/ FIRST V 22-36-52

Referencia 4120943
Edición 1603
Número de versión 09
Formato de página A4
Número de páginas 15

PDF (4 MB)

Descargar

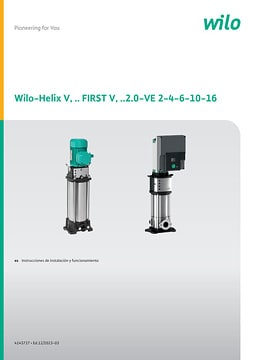

Wilo-Helix V/ FIRST V 2-4-6-10-16
