Wilo-CronoNorm-NL

Descripción de las series

Características especiales/ventajas del producto

  • Menor coste del ciclo de vida gracias a la optimización del rendimiento
  • Cierre mecánico independiente del sentido de giro y forzosamente inundado
  • Bajos valores NPSH, las mejores propiedades de cavitación
  • Acoplamiento de eje con o sin acoplamiento con espaciador

Tipo

Bomba centrífuga de baja presión de una etapa con aspiración axial, montada sobre placa base.

Aplicación

  • Impulsión de agua de calefacción (según VDI 2035), mezclas de agua fría y de agua/glicol fría sin sustancias abrasivas en instalaciones de calefacción, agua fría y de refrigeración.
  • Empleo en irrigación, edificación, industria en general, centrales eléctricas, etc.

Equipo/función

Bomba centrífuga de baja presión de una etapa en construcción monobloc con acoplamiento, protección del acoplamiento, motor y placa base

  • Cierre mecánico o prensaestopas

Suministro

  • Bomba
  • Instrucciones de instalación y funcionamiento
  • Bomba con extremo de eje libre o
  • bomba sobre placa base con acoplamiento y protección de acoplamiento, sin motor o
  • Bomba montada completamente sobre placa base con motor electrónico

Designación

Ejemplo

NL 40/200B-11/2

NL

Bomba estándar con aspiración axial

40

DN para la brida de presión

200

Diámetro nominal del rodete [mm]

B

Modelo hidráulico

11

Potencia nominal del motor P2 [kW]

2

Número de polos

Datos técnicos

  • Rango de temperaturas permitido de -20 °C a +120 °C
  • Alimentación eléctrica 3~400 V, 50 Hz
  • Tipo de protección IP 55
  • Diámetros nominales DN 32 hasta DN 150
  • Presión de trabajo máx. 16 bar

Materiales

  • Carcasa de la bomba y cubierta a presión: EN-GJL-250
  • Soporte del cojinete: EN-GJL-250
  • Rodete: EN-GJL-250 (ejecución especial: G-CuSn10)
  • Eje: X20Cr13
  • Cierre mecánico: AQ1EGG (se pueden solicitar otros cierres mecánicos)

Descripción/tipo

  • bomba centrífuga de baja presión de una etapa como bomba de placa base, con boca de aspiración axial, soporte del cojinete embridado y sujeción de eje para accionamientos acoplados flexibles
  • acoplamientos con espaciador (acoplamiento de doble cono) opcionales, los cuales ofrecen la posibilidad de mantener el motor en posición al desmontar la unidad del rotor

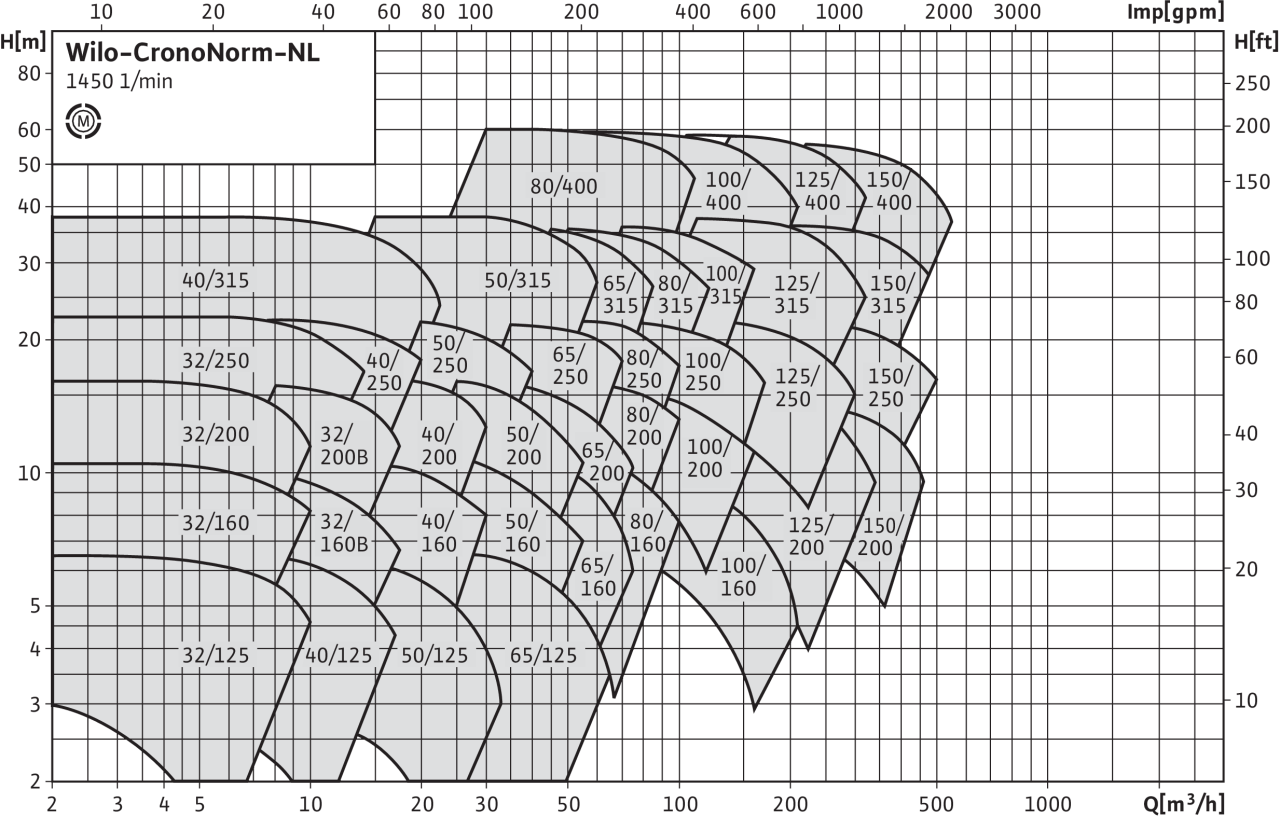

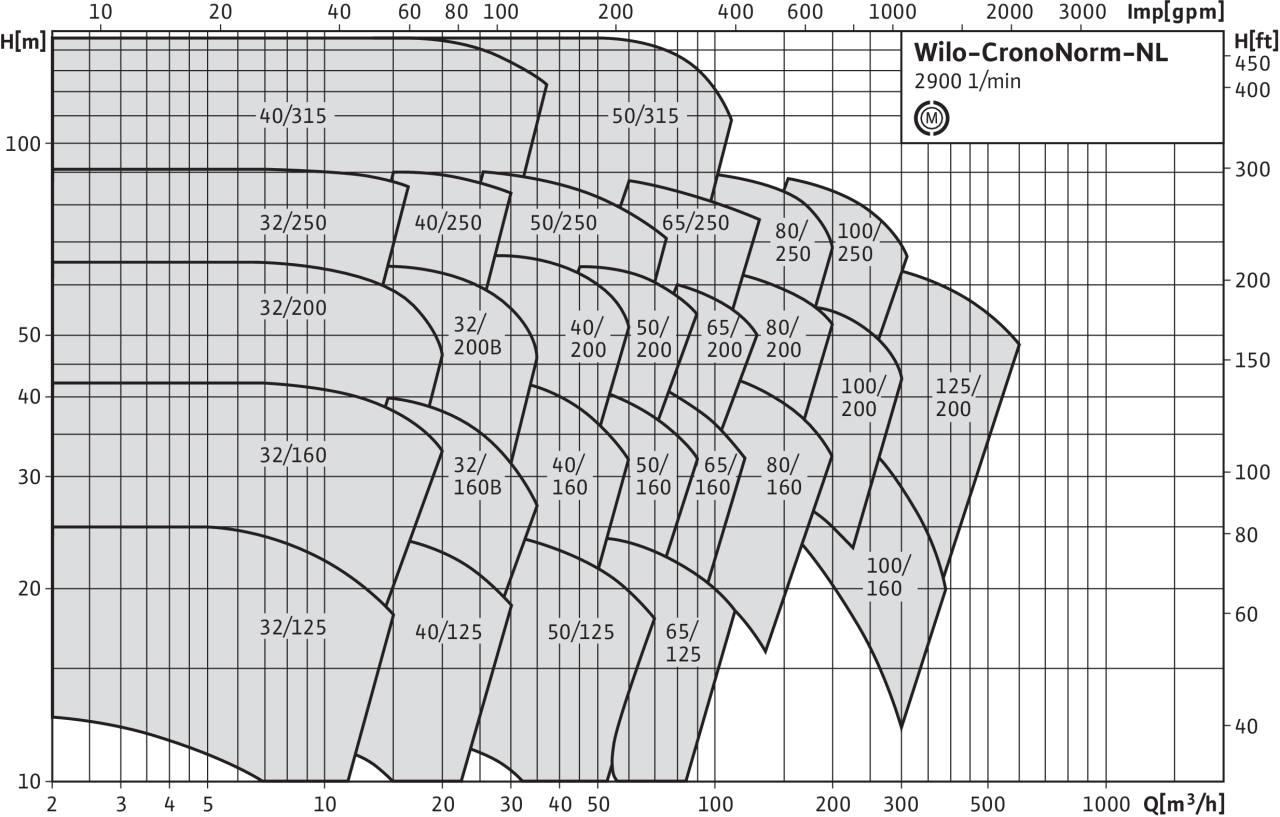

Diagrama general

CronoNorm-NL

CronoNorm-NL
