Wilo-DrainLift SANI-S
Descripción de las series


Ventajas
- Montaje y transporte muy sencillos gracias a su diseño compacto y su peso muy reducido
- Fiable gracias al gran volumen de conmutación, la protección térmica del motor y la alarma con alimentación auxiliar
- El diseño exento de corrosión con plásticos técnicos y acero inoxidable ofrece una alta fiabilidad
- Conexiones de libre elección para la máxima flexibilidad de montaje
- Mantenimiento y limpieza sencillos gracias a la tapa transparente de depósito y a la abertura de limpieza en la válvula antirretorno
- Conexión Wilo-SmartHome opcional para la notificación inmediata directamente en el teléfono móvil
El sistema de elevación de aguas de bomba simple más pequeño y ligero para viviendas uni y bifamiliares.
La estación simple de bombeo de aguas fecales compacta Wilo-DrainLift SANI-S es el sistema de elevación de aguas más pequeño y ligero según EN 12050-1 (sin rueda de corte) y, por tanto, es ideal para el uso en vivienda uni y bifamiliares. Gracias a su gran volumen de bombeo, las entradas de libre elección y la ejecución opcional para medios especialmente agresivos, la DrainLift SANI-S se puede utilizar de manera flexible y es fácil de instalar. El diseño fácil de usar hace que su mantenimiento sea realmente sencillo. Equipada con un transmisor de alarma por radio opcional, puede enviar una notificación push al smartphone en caso de avería. Montaje y transporte muy sencillos gracias a su diseño compacto y su peso más reducido
Tipo
Sistema compacto de elevación de aguas de bomba simple, listo para la conexión e inundable para la impulsión de aguas residuales con materias fecales.
Aplicación
Impulsión de aguas residuales con materias fecales:
- Cuando las aguas residuales no puedan verterse al sistema de alcantarillado aprovechando la pendiente natural.
- Para un desagüe sin riesgo de reflujo cuando los puntos de salida se encuentran debajo del nivel de anegación.
Equipo/función
- Cuadro de control con alarma con alimentación auxiliar e indicación general de avería
- Lista para ser conectada
- Depósito con abertura para revisiones y tapa transparente
- Control de nivel analógico (4 ... 20 mA)
- Válvula antirretorno con abertura para revisiones
- Control térmico del motor con sensor bimetálico
Suministro
- Sistema de elevación de aguas con cuadro de control y cable de conexión con enchufe
- Tubuladura con brida DN 80/100
- Manguito DN 100 para conexión de impulsión
- Manguito 50 mm para conexión de purga
- Manguito DN 50 para conexión de drenaje
- Kit de entrada con sierra circular 124 mm y junta DN 100
- Material de fijación
- Alfombrilla protectora de aislante
- Batería de 9 V
- Manual de funcionamiento y mantenimiento
Designación
Ejemplo: DrainLift SANI-S.11M/3C | ||
DrainLift | Familia de productos | |
SANI | Sistema de elevación de aguas fecales | |
S | Tamaño | |
11 | Altura de impulsión máx. | |
M | Alimentación eléctrica:
| |
3 | Ejecución del motor y el cuadro de control:
| |
C | Ejecución para medios agresivos |
Datos técnicos
- Alimentación eléctrica: 1~230 V, 50 Hz o 3~400 V, 50 Hz
- Modo de funcionamiento: S3 10 %
- Temperatura del fluido: 3 ... 40 °C, máx. 65 °C para 5 min
- Temperatura ambiente máx.: 40 °C
- Volumen del depósito: 47 l
- Volumen usado relativo a la altura de aspiración positiva*: 25 l (180 mm*)/32 l (250 mm*)
- Conexión de impulsión: DN 80
- Conexión de entrada: DN 100/150
- Conexión de purga: 50 mm
- Tipo de protección del cuadro de control: IP54
- Tipo de protección del sistema de elevación de aguas: IP68 (2 m.c.a./7 días)
Materiales
- Carcasa del motor: 1.4404
- Conjunto hidráulico: PP-GF30
- Rodete: PP-GF30
- Depósito: PE
- Válvula antirretorno: PPS
Descripción/tipo
Depósito colector impermeable y estanco al gas con colector inclinado y abertura para revisiones con tapa transparente. Las entradas pueden seleccionarse como desee, el registro de nivel se efectúa con una señal de salida analógica 4…20 mA. Conexión de impulsión con válvula antirretorno montada con abertura para revisiones.
Accionamiento mediante un motor con refrigeración superficial con control térmico del motor.
Cuadro de control preinstalado para el funcionamiento automático:
Wilo-Control MS-L
- Indicación general de avería con contacto libre de tensión
- Alarma integrada con alimentación auxiliar
- Tiempo de retardo ajustable
- Cable de conexión de 1,5 m con enchufe incorporado
Wilo-Control EC-L
- Manejo a través de pantalla y menú alfanumérico y basado en símbolos
- Indicación general de avería con contacto libre de tensión
- Indicación simple de avería con contacto libre de tensión
- Interfaz ModBus
- Alarma integrada con alimentación auxiliar
- Tiempo de retardo ajustable
- Cable de conexión de 1,5 m con enchufe incorporado
Diagrama general
Wilo-DrainLift SANI-S


Descargas

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL
Referencia | 6088777 |
Edición | 2020-06 |
Número de versión | 01 |
Formato de página | 209.9 x 297.0 mm |
Número de páginas | 40 |
PDF (3 MB)
Descargar

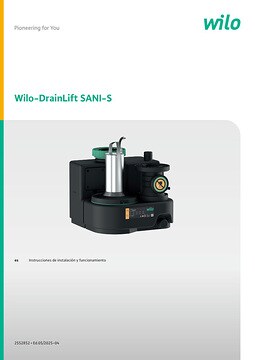

Wilo-DrainLift SANI-S
