Wilo-Flumen EXCEL-TRE 20 … 40

Ventajas

• Menor esfuerzo de limpieza con la prevención de depósitos al vaciar el recipiente gracias al montaje próximo al suelo
• Funcionamiento fiable y sin atascos gracias a un sistema hidráulico optimizado
• Con poco desgaste gracias al uso de hélices de fundición fina de acero inoxidable con tendencia mínima a la cavitación
• Posibilidades de uso versátiles en toda clase de aplicaciones, incluso con tiempos de marcha elevados
• Reducción de los gastos energéticos y de funcionamiento con motores IE3 de serie para lograr el mejor valor posible de potencia de empuje
• Flexibilidad elevada gracias a las distintas posibilidades de instalación y a los accesorios

La solución más efectiva para el vaciado de tanques de tormentas y fosos de bombas.

La Wilo-Flumen EXCEL es una solución fiable para el vaciado de tanques de tormentas y fosos de bombas. Esto se debe a sus agitadores de motor sumergible montados casi a ras de suelo y de funcionamiento rápido fabricados en acero inoxidable de gran calidad. Generan siempre turbulencias suficientes para impedir de forma fiable que se depositen sólidos. Así se reduce la necesidad de limpieza al vaciar tanques de tormentas. Incluso en caso de lluvia intensa y tiempo de marcha prolongado, el funcionamiento de la Wilo-Flumen EXCEL es sumamente fiable y con apenas atascos. Las nuevas hélices de fundición fina de acero inoxidable impiden casi por completo que se produzca cavitación, con lo que garantizan un funcionamiento con poco desgaste.

Tipo

Agitador de motor sumergible compacto y rápido, accionamiento directo

Aplicación

• Turbulencia de sólidos para evitar depósitos en el tanque de tormentas y en el foso de bomba
• Destrucción de las capas de barro flotante

Equipo/función

• Control térmico del motor
• Control de la sección impermeable (opcional)
• Homologación para uso en zonas explosivas (opcional)

Suministro

• Agitador de motor sumergible con hélice y cable montados
• Longitud de cable según los requisitos del cliente
• Accesorios instalados según el tipo de instalación

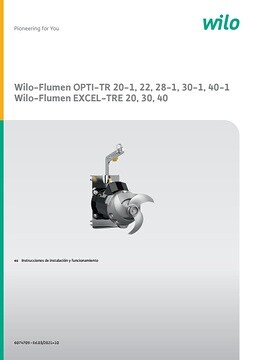

• Manual de funcionamiento y mantenimiento

Designación

Datos técnicos

• Alimentación eléctrica: 3~400 V, 50 Hz
• Modo de funcionamiento sumergido: S1
• Tipo de protección: IP68
• Temperatura máx. del fluido: 40 °C
• Profundidad de inmersión máx.: 20 m

Materiales

• Carcasa del motor:
• TRE 20: 1.4408
• TRE 30, TRE 40: EN-GJL-250
• Carcasa de la junta: 1.4408
• Hélice: 1.4408
• Sellado:
• Lado del motor: SiC/SiC (TRE 20), NBR (TRE 30, TRE 40)
• Lado del fluido: SiC/SiC
• Conexiones roscadas: acero inoxidable 1.4301 o 1.4571

Descripción/tipo

Hélice

Hélice de 3 aletas con un diámetro nominal de la hélice de 200 mm a 400 mm. Construcción sin atascamientos debido al borde de ataque curvado hacia atrás.

Motor

Motor sumergible de la serie TE (motor de alta eficiencia con refrigeración superficial) con conexión estandarizada para adaptar fácil y efectivamente la potencia del motor. El calor del motor se transmite directamente al fluido a través de la carcasa. El bobinado cuenta con un control de temperatura. La prolongada vida útil del alojamiento del motor se debe a un rodamiento ranurado de bolas de grandes dimensiones. Los motores cumplen la clasificación IE3/IE4 (de conformidad con IEC 60034-30).

Sellado

Sellado de eje doble con cámara de obturación de gran volumen para absorber los escapes del cierre mecánico, con electrodo de varilla externo a petición. Del lado del fluido se utiliza un cierre mecánico resistente a la corrosión y al desgaste. Del lado del motor, el sellado depende del tipo:

• TRE 20: cierre mecánico resistente a la corrosión y al desgaste
• TRE 30, TRE 40: Anillo retén

Cable

Cable de conexión longitudinalmente hermético para requisitos mecánicos de carga. El cable de conexión se introduce en la carcasa del motor a través de una entrada impermeable al agua a presión con descarga de tracción y protección contra dobladuras.
