Wilo-Padus UNI

Descripción de las series

Características especiales/ventajas del producto

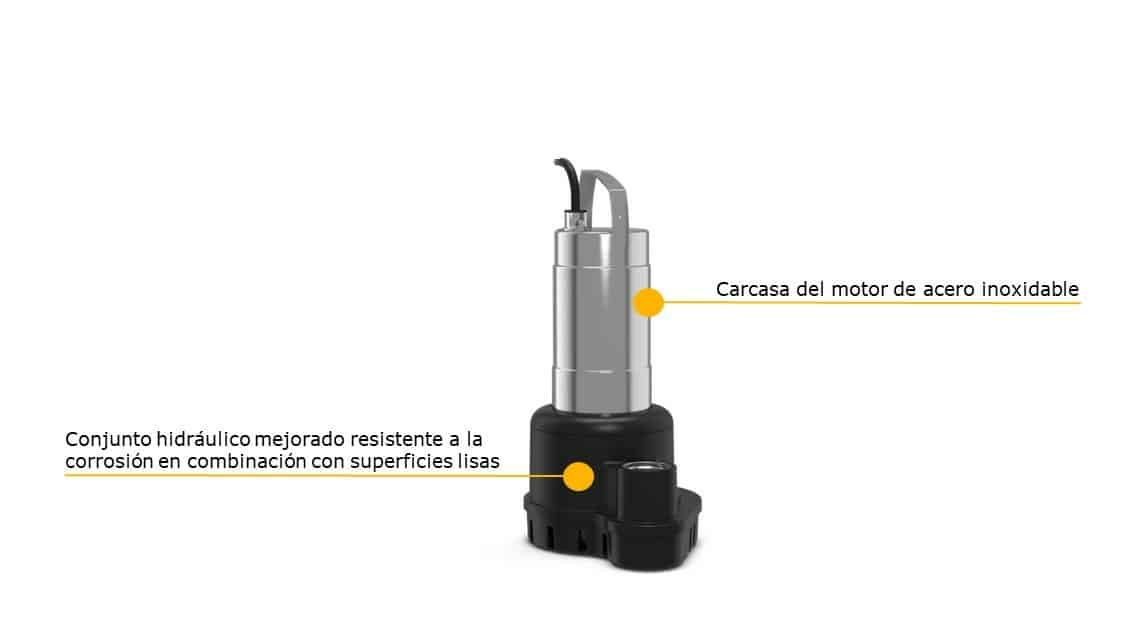

• Fiabilidad excepcional debido al sistema hidráulico resistente a la corrosión para aplicaciones universales y diferentes fluidos.

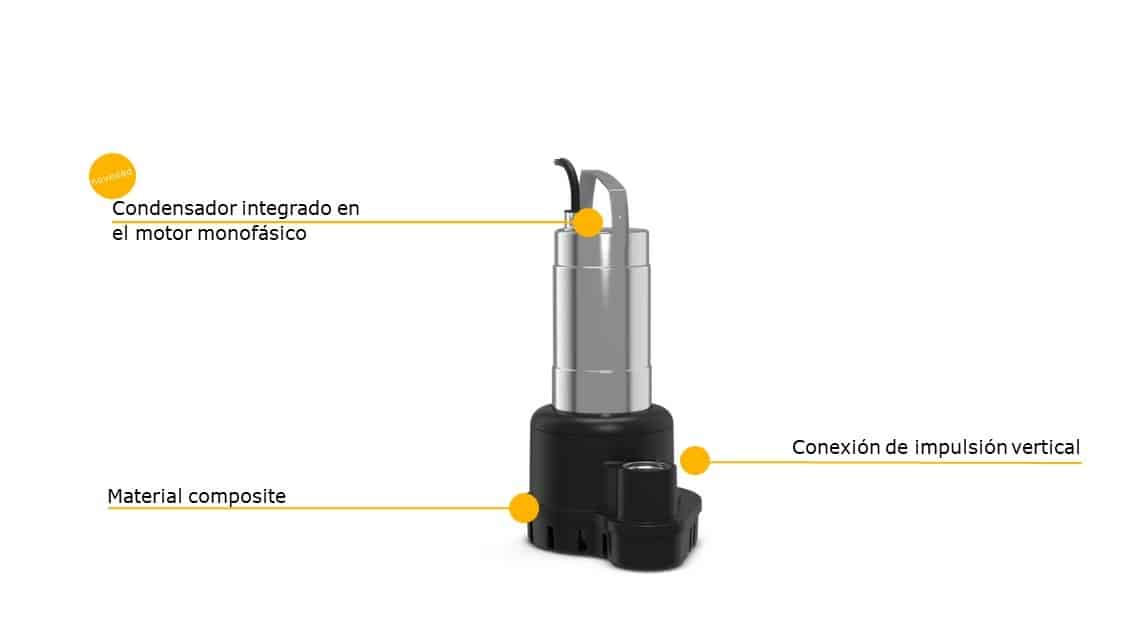

• Instalación sencilla debido al peso ligero, al condensador integrado en el motor monofásico y a la brida roscada.

• Rendimiento óptimo y fiabilidad elevada debido al sistema hidráulico mejorado.

• Mantenimiento rápido debido al acceso directo a la cámara de obturación y la carcasa de la bomba.

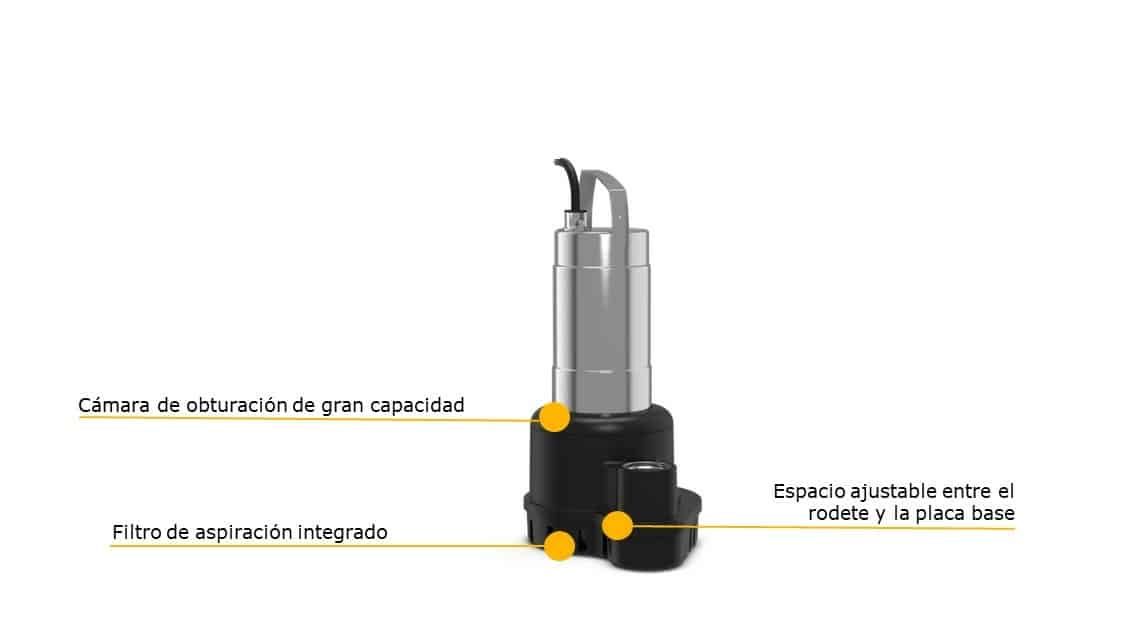

• Largos intervalos de mantenimiento debido al cierre mecánico doble y a la cámara de obturación de gran capacidad.

• Libre de obstrucciones debido al filtro de aspiración integrado.

Descripción

La Wilo-Padus UNI es el modelo básico ideal para transportar agua sucia en edificios pequeños de uso comercial. La bomba es portátil o puede utilizarse en pozos de forma versátil. Un sistema hidráulico de material compuesto resistente a la corrosión ofrece una elevada fiabilidad para la aplicación universal en distintos fluidos. La instalación es muy sencilla gracias a su bajo peso, a un condensador integrado y a una conexión roscada. Un cierre mecánico doble y la gran cámara de obturación permiten intervalos de mantenimiento prolongados. Los accesos directos a los componentes más importantes hacen que el mantenimiento sea muy cómodo. Mediante los cuadros de control Wilo-Control, la Wilo-Padus UNI también puede integrarse en las gestiones técnicas centralizadas incluidas.

Tipo

Bomba sumergible para aguas sucias para el funcionamiento intermitente en instalación sumergida transportable.

Aplicación

Impulsión de

  • Aguas residuales depuradas previamente, sin residuos fecales ni componentes de fibra larga
  • Agua sucia

Equipo/función

  • Control de temperatura del bobinado con sensor bimetálico
  • Listas para ser enchufadas (variantes A y P)
  • Interruptor de flotador (variante A)
  • Interruptor de flotador vertical (variante VA)

Suministro

  • Bomba sumergible para aguas sucias con cable de 10 m
  • Manual de funcionamiento y mantenimiento

Designación

Ejemplo:

Wilo-Padus UNI M05/T15-540/A

Padus

Bomba sumergible para aguas sucias con sistema hidráulico centrífugo

UNI

Serie con sistema hidráulico de copolímero

M

Rodete multicanal abierto

05

Diámetro nominal de conexión de impulsión : G2

T

Ejecución de alimentación eléctrica:

M = 1~

T = 3~

15

Valor/10 = potencia del motor P2 en kW

5

Frecuencia (5 = 50 Hz, 6 = 60 Hz)

40

Clave de tensión asignada

A

Equipo eléctrico adicional:

Sin complementos adicionales = con extremo de cable libre

P = con enchufe

A = con interruptor de flotador y enchufe

VA = interruptor de flotador vertical y enchufe

Datos técnicos

  • Alimentación eléctrica: 1~230 V, 50 Hz o 3~400 V, 50 Hz
  • Modo de funcionamiento sumergido: S1
  • Modo de funcionamiento en la superficie: S2-15 mín.; S3 10%
  • Conexión de impulsión: G2
  • Tipo de protección: IP68
  • Clase de aislamiento: F
  • Temperatura del fluido: 3 - 40 °C, máx. 60 °C durante 3 min
  • Paso libre: 10 mm
  • Longitud de cable: 10 m

Materiales

  • Carcasa del motor: 1.4301
  • Carcasa hidráulica: PP-GF30 (copolímero)
  • Rodete: PP-GF30 (copolímero)
  • Juntas estáticas: NBR
  • Junta del lado de la bomba: SiC/SiC
  • Junta lado motor: C/Cr
  • Extremo del eje: Acero inoxidable 1.4401

Descripción/tipo

Bomba sumergible para aguas sucias como grupo monobloc inundable para la instalación sumergida transportable.

Sistema hidráulico

La salida del lado de impulsión está diseñada como una unión por bridas roscadas vertical. Los rodetes se presentan en forma de rodetes multicanales abiertos. En la carcasa hidráulica hay un filtro de aspiración integrado.

Motor

Como motores se emplean motores con refrigeración superficial en ejecución de corriente monofásica (con condensador de funcionamiento integrado) y ejecución de corriente trifásica para el arranque directo. El calor residual se disipa a través de la carcasa del motor y va a parar al fluido circundante. Los motores se pueden utilizar sumergidos en funcionamiento continuo (S1) y en la superficie en servicio de corta operación (S2) o en funcionamiento intermitente (S3).

Además, los motores están equipados con un control térmico del motor. Este protege el bobinado del motor de un sobrecalentamiento. En complementos con motor monofásico éste va integrado y se conmuta automáticamente. Es decir, que el motor se desconecta en caso de sobrecalentamiento y tras enfriarse se vuelve a conectar automáticamente. Para ello, se emplean de serie sensores bimetálicos.

El cable de conexión presenta de serie una longitud de 10 m y se puede suministrar en los siguientes modelos:

  • Con extremos de cable libres
  • Con enchufe
  • Con interruptor de flotador y enchufe

Bomba con interruptor de flotador vertical

La ejecución "VA" está equipada con un interruptor de flotador vertical. El nivel de conmutación está preinstalado aquí mediante dos flotadores en un vástago roscado. Esta variante precisa menos espacio que los interruptores de flotador convencionales y se caracteriza por la aplicación en pozos estrechos.

Sellado

Entre el motor y el sistema hidráulico hay una cámara de obturación. Ésta está llena de aceite blanco medicinal. La junta en el lado del fluido y el lado del motor se realiza mediante un cierre mecánico.

Diagrama general

Wilo-Padus UNI
