Wilo-Rexa CUT

Descripción de las series

Características especiales/ventajas del producto

  • Especialmente fiable gracias a la autorización ATEX y entrada del cable longitudinalmente hermética (CUT GE…)
  • Gran fiabilidad mediante sistema de corte esférico por tracción
  • Larga vida útil gracias a un sellado del motor de gran calidad con dos cierres mecánicos independientes y un electrodo de varilla opcional para el control de la sección impermeable

Tipo

Bomba de motor sumergible en aguas residuales con sistema de corte para el funcionamiento intermitente y el funcionamiento continuo para instalación sumergida estacionaria y transportable.

Aplicación

Impulsión de

  • Aguas residuales con residuos fecales según (DIN) EN 12050-1
  • Agua sucia

Equipo/función

  • Sistema de corte con cuchilla situada en el exterior o interior y corte de tracción
  • Control de temperatura del bobinado con sensor bimetálico
  • Autorización ATEX (en los motores del modelo "P")
  • Electrodo externo de varilla opcional para el control de la sección impermeable

Suministro

  • Bomba
  • 10 m de cable de conexión con enchufe (ejecución de corriente monofásica) o extremo de cable libre (ejecución de corriente trifásica)
  • Instrucciones de instalación y funcionamiento

Designación

Ejemplo:

Wilo-Rexa CUT GE03.26/P-T15-2-540X/P

Rexa

Bomba de motor sumergible de aguas residuales con sistema hidráulico centrífugo

CUT

Serie con sistema de corte

GE

Ejecución del sistema hidráulico:

GI = sistema de corte interno

GE = sistema de corte externo

03

Diámetro nominal de conexión de impulsión :

03 = DN 32

04 = DN 40

26

Altura total con válvula cerrada en m

P

Ejecución del motor:

S = carcasa del motor de acero inoxidable

P = carcasa del motor de fundición gris

T

Ejecución de alimentación eléctrica:

M = 1~

T = 3~

15

Valor/10 = potencia del motor P2 en kW

2

Número de polos

5

Frecuencia (5 = 50 Hz, 6 = 60 Hz)

40

Clave de tensión asignada

X

Homologación para uso en zonas explosivas:

Sin complementos adicionales = sin homologación para uso en zonas explosivas

X = con homologación para uso en zonas explosivas

P

Equipo eléctrico adicional:

sin complementos adicionales = con extremo de cable libre

P = con enchufe

Datos técnicos

  • Alimentación eléctrica: 1~230 V, 50 Hz o 3~400 V, 50 Hz
  • Modo de funcionamiento sumergido: S1
  • Modo de funcionamiento en la superficie, CUT GI: S2-15 mín.; S3 10%
  • Modo de funcionamiento en la superficie, CUT GE: S2-30 min; S3 25%
  • Tipo de protección: IP68
  • Clase de aislamiento: F (CUT GE: opcional H)
  • Temperatura del fluido: 3 a 40 °C, máx. 60 °C durante 3 min
  • Profundidad de inmersión máx.: 20 m
  • Longitud de cable: 10 m

Materiales

  • Carcasa del motor: 1.4301 (modelo de motor "S") o EN-GJL-250 (modelo de motor "P")
  • Carcasa hidráulica: EN-GJL-250
  • Rodete: EN-GJL 250
  • Extremo del eje: Acero inoxidable 1.4021
  • Sistema de corte: cuchilla interior = 1.4528, cuchilla exterior = Abrasit/1.4034
  • Junta del lado de la bomba: SiC/SiC
  • Junta lado motor: C/MgSiO4
  • Juntas estáticas: NBR

Descripción/tipo

Bomba de motor sumergible en aguas residuales con sistema de corte en el exterior o interior como grupo monobloc inundable para instalación sumergida estacionaria y transportable en funcionamiento continuo e intermitente.

Sistema hidráulico

La salida del lado de impulsión está diseñada como una unión por bridas horizontal con una conexión combinada DN 32/40. La materia seca máxima posible es del 8% (dependiendo del sistema hidráulico). Se utilizan rodetes multicanal y monocanal.

Motor

Se utilizan motores con refrigeración superficial en ejecución de corriente trifásica y monofásica para el arranque directo. El calor residual se disipa a través de la carcasa del motor y va a parar al fluido circundante. Los motores se pueden utilizar sumergidos en funcionamiento continuo (S1) y en la superficie en servicio de corta operación (S2) o en funcionamiento intermitente (S3).

Los motores cuentan con un control térmico del bobinado. Este protege el bobinado del motor de un sobrecalentamiento. Para ello, se emplean de serie sensores bimetálicos. Los motores del modelo P cuentan adicionalmente con una supervisión del compartimento del motor. El electrodo para humedad comunica una entrada de agua en el compartimento de motor.

Adicionalmente, los motores se pueden equipar con un electrodo de varilla externo para controlar la cámara de obturación. Este comunica una entrada de agua en la cámara de obturación a través del cierre mecánico en el lado de la bomba.

El cable de conexión tiene de serie una longitud de 10 m y, en la ejecución de corriente monofásica, está equipado con un enchufe. La ejecución de corriente trifásica tiene de serie extremos de cable libres y está sellado de forma longitudinalmente hermética en el caso de los motores del modelo P.

Sellado

Entre el motor y el sistema hidráulico hay una cámara de obturación. Dicha cámara está llena de aceite blanco medicinal y protege al motor evitando que entre fluido por el sellado del lado de la bomba. El sellado del lado de la bomba y del lado del motor se logra mediante dos cierres mecánicos que giran independientemente el uno del otro.

Diagrama general

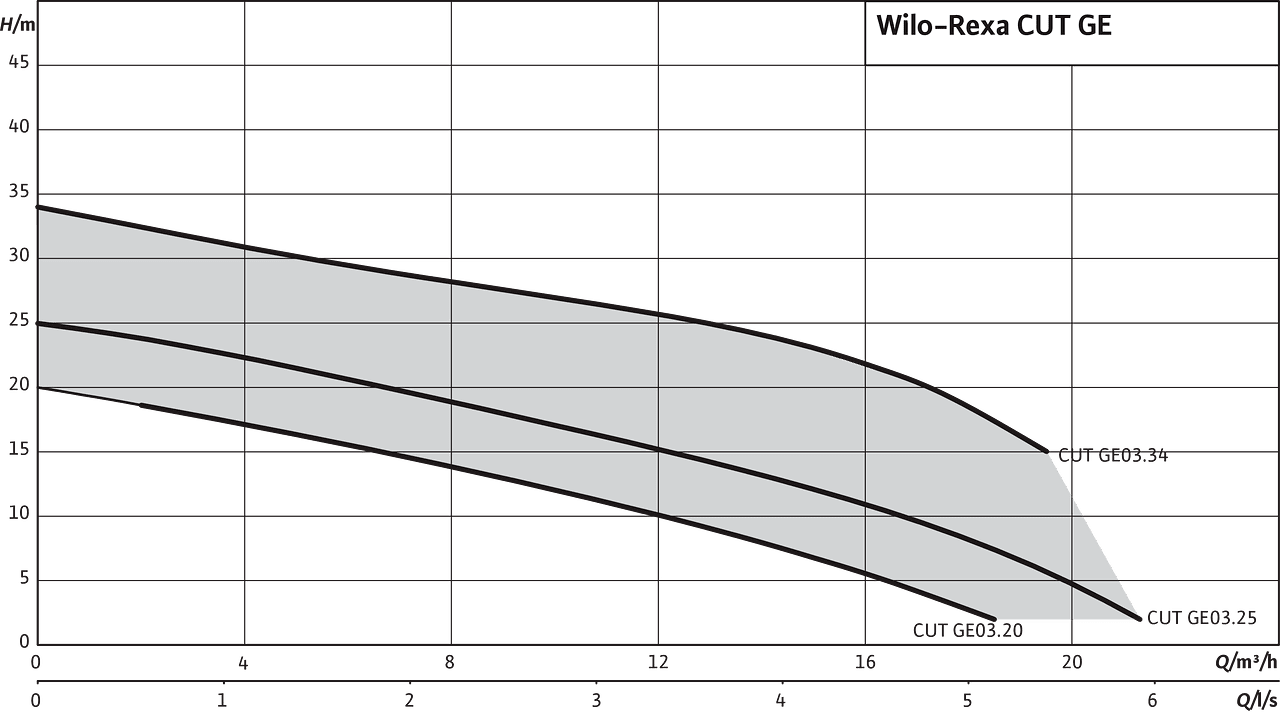

Rexa CUT GE… 50Hz

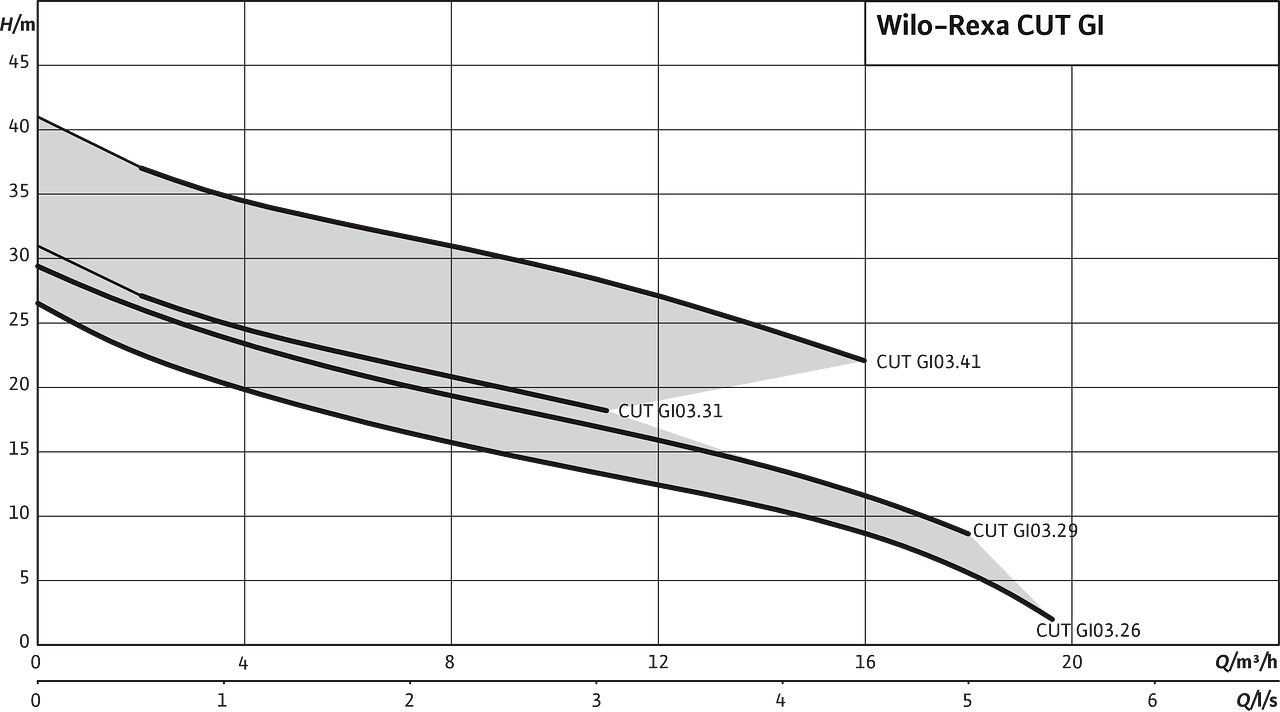

Rexa CUT GI… 50Hz

Descargas

Certification Booklet Wilo-Rexa CUT GI

Article Number 6072581
Edition 1605
Número de versión 04
Formato de página A4
Número de páginas 4

PDF (223 kB)

Descargar

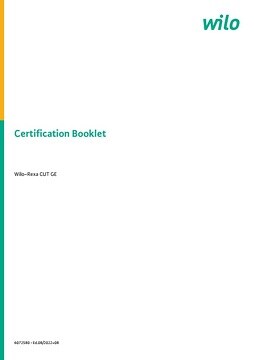

Certification Booklet Wilo-Rexa CUT GE
