Wilo-Rexa MINI3

La bomba para aguas sucias y residuales fiable para el desagüe de aguas domésticas y freáticas.

La Wilo-Rexa MINI3 es la bomba sumergible para aguas residuales estándar perfecta para el drenaje de terrenos y edificios. Su paso de esfera libre de 40 mm es perfecto para el transporte de las aguas sucias y las aguas residuales sin materias fecales. La bomba puede utilizarse de forma flexible en instalación sumergida fija o portátil. Si se monta la bomba en el pozo DrainLift WS 50, se pueden impulsar aguas residuales con materias fecales, ya que el sistema tiene una homologación según EN 12050-1. El conjunto hidráulico optimizado ofrece una elevada fiabilidad para la aplicación universal en distintos fluidos. La instalación es posible incluso en fosas de desagüe estrechas gracias a su diseño compacto. La cámara de separación llena de aceite y una junta doble hacen posible que los intervalos de mantenimiento sean más prolongados. El acceso directo a los componentes más importantes hace posible un mantenimiento muy cómodo.

Ventajas

  • Rendimiento correcto y fiabilidad elevada gracias al conjunto hidráulico optimizado
  • Instalación sencilla también en fosas de desagüe gracias a su diseño compacto con condensador integrado, peso ligero y brida roscada
  • Aplicación fiable para el desagüe en diferentes aplicaciones a causa del rodete resistente a la corrosión y a la entrada del cable sellada
  • Intervalos de mantenimiento prolongados debido a la cámara de separación de gran capacidad y a la junta doble
  • Mantenimiento rápido gracias al acceso directo a la cámara de separación y la carcasa de la bomba

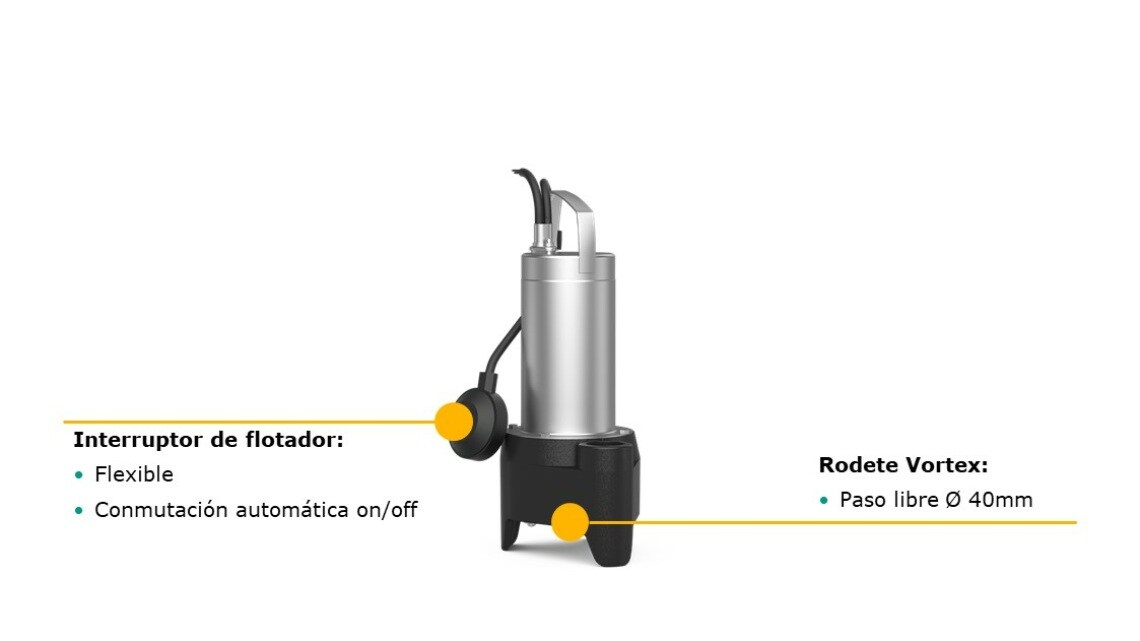

Wilo-Rexa MINI3_Feature 1_ES

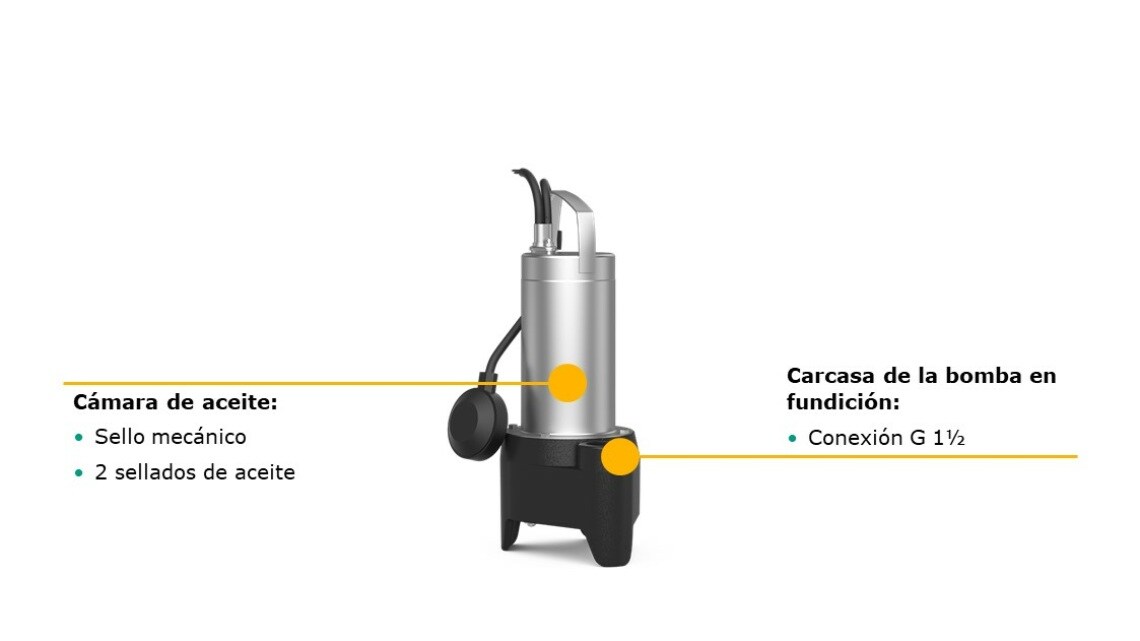

Wilo-Rexa MINI3_Feature 2_ES

FAQ

¿Puedo usar la bomba para agua sucia proveniente de servicios?

No, esta bomba está limitada para su uso con aguas residuales sin restos fecales según EN 12050-2.

¿Puedo usar la bomba para agua sucia proveniente de la cocina?

No,esta bomba está limitada a su uso con aguas residuales con aguas residuales sin restos fecales según EN 12050-2

¿Cuál es el nivel de agua más bajo que se puede alcanzar usando esta bomba?

El más bajo sería el nivel de la boca de succión pero entonces entraría aire en la hidráulica. Por ello, la altura de la carcasa de la bomba es la documentada como nivel más bajo del agua. La versión transportable de la bomba puede ser operada manualmente hasta que el aire entre en la hidráulica. Para instalación fija, un pozo reducido puede ser instalado bajo piso, así como es posible con nuestro sistema Wilo-Drainlift Box.

Quiero instalar dos bombas monofásicas equipadas con interruptor flotador: ¿Cómo puedo usar el flotador de cada bomba?

Tiene que desactivar el conmutador del flotador ajustándolo con el flotador hacia arriba y usando un panel de control con accesorio(s) recomendado(s), o mejor, si aún es posible, seleccionando una bomba sin interruptor flotador.

Descripción de las series

Ventajas

  • Rendimiento correcto y fiabilidad elevada gracias al conjunto hidráulico optimizado
  • Instalación sencilla también en fosas de desagüe gracias a su diseño compacto con condensador integrado, peso ligero y brida roscada
  • Aplicación fiable para el desagüe en diferentes aplicaciones a causa del rodete resistente a la corrosión y a la entrada del cable sellada
  • Intervalos de mantenimiento prolongados debido a la cámara de separación de gran capacidad y a la junta doble
  • Mantenimiento rápido gracias al acceso directo a la cámara de separación y la carcasa de la bomba

La bomba para aguas sucias y residuales fiable para el desagüe de aguas domésticas y freáticas.

La Wilo-Rexa MINI3 es la bomba sumergible para aguas residuales estándar perfecta para el drenaje de terrenos y edificios. Su paso de esfera libre de 40 mm es perfecto para el transporte de las aguas sucias y las aguas residuales sin materias fecales. La bomba puede utilizarse de forma flexible en instalación sumergida fija o portátil. Si se monta la bomba en el pozo DrainLift WS 50, se pueden impulsar aguas residuales con materias fecales, ya que el sistema tiene una homologación según EN 12050-1. El conjunto hidráulico optimizado ofrece una elevada fiabilidad para la aplicación universal en distintos fluidos. La instalación es posible incluso en fosas de desagüe estrechas gracias a su diseño compacto. La cámara de separación llena de aceite y una junta doble hacen posible que los intervalos de mantenimiento sean más prolongados. El acceso directo a los componentes más importantes hace posible un mantenimiento muy cómodo.

Tipo

Bomba de motor sumergible para aguas residuales para el funcionamiento intermitente en instalación sumergida estacionaria y transportable.

Aplicación

Impulsión de

  • Aguas residuales sin residuos fecales
  • Aguas sucias

Aviso: Si se monta la bomba en el pozo DrainLift WS 50, se pueden impulsar aguas residuales con materias fecales. El sistema tiene una homologación según EN 12050-1.

Equipo/función

  • Cable de conexión con
    • Enchufe (ejecución P)
    • Enchufe e interruptor de flotador (ejecución A)
    • Extremo de cable libre (3~)
  • Control térmico del motor autoconmutable

Suministro

Bomba con cable de conexión y

    • Enchufe (ejecución P)
    • Enchufe e interruptor de flotador (ejecución A)
    • Extremo de cable libre (3~)

Instrucciones de instalación y funcionamiento

Designación

Ejemplo:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

Rexa

Bomba de motor sumergible para aguas residuales

MINI3

Serie

V

Rodete vortex

04

Diámetro nominal de la conexión de impulsión G 1½

11

Altura de impulsión máx. en m

M

Ejecución de alimentación eléctrica:

M = 1~

T = 3~

06

Valor/10 = potencia del motor P2 en kW

5

Frecuencia (5 = 50 Hz, 6 = 60 Hz)

23

Llave de tensión asignada

A

Equipamiento eléctrico adicional:

  • Sin = con extremo de cable libre
  • P = con enchufe
  • A = con interruptor de flotador y enchufe

5M

Longitud del cable de conexión

Datos técnicos

  • Alimentación eléctrica: 1~ 230 V, 50 Hz o 3~ 400 V, 50 Hz
  • Modo de funcionamiento sumergido: S1
  • Modo de funcionamiento en la superficie: S3 15 %
  • Tipo de protección: IP68
  • Clase de aislamiento: F
  • Temperatura del fluido: 3 ... 40 °C
  • Paso libre: 40 mm

Materiales

  • Carcasa de la bomba: fundición gris
  • Rodete: material compuesto
  • Placa de cubierta en la boca de aspiración: acero inoxidable
  • Carcasa del motor: acero inoxidable
  • Eje: Acero inoxidable
  • Junta del lado del motor: NBR
  • Junta del lado del fluido: SiC/SiC
  • Junta estática: NBR

Descripción/tipo

Bomba de motor sumergible para aguas residuales como grupo monobloc inundable para instalación sumergida transportable en funcionamiento intermitente.

Conjunto hidráulico

Bomba con rodete Vortex y un paso libre de 40 mm. Conexión de impulsión como conexión roscada vertical.

Motor

Motor con refrigeración superficial en ejecución de corriente alterna (con condensador de servicio integrado) o ejecución de corriente trifásica para el arranque directo. El calor residual se disipa a través de la carcasa del motor y va a parar al fluido circundante. Los motores se pueden utilizar sumergidos en funcionamiento continuo (S1) y en la superficie en servicio intermitente (S3).

El motor está equipado con un sistema de control térmico del motor con autoconmutación. Es decir, que el motor se apaga en caso de sobrecalentamiento y tras enfriarse se vuelve a encender automáticamente.

El cable de conexión presenta una longitud de 5 m o 10 m y está disponible en las siguientes ejecuciones:

  • Con extremos de cable libres
  • Con enchufe
  • Con interruptor de flotador y enchufe

Sellado

El sellado se encuentra en el lado del fluido con un cierre mecánico; en el lado motor, con un anillo retén. Entre las juntas se encuentra una cámara de separación con llenado de aceite blanco.

Diagrama general

Wilo-Rexa MINI3
