Wilo-RexaBloc RE

Descripción de las series

Características especiales/ventajas del producto

  • Gran fiabilidad gracias al diseño cerrado del soporte del cojinete con cámara de obturación llena de aceite y cámara de fuga adicional.
  • Disponible de forma opcional con dos cierres mecánicos para una mayor fiabilidad.
  • Motores IE3 de serie, motores premium IE4 disponibles de manera opcional.
  • Mantenimiento sencillo gracias al diseño "Back Pull-out" (rotor desmontable por el lado de accionamiento). De esta manera el motor y el rodete pueden desmontarse como una unidad, sin que se deba desmontar el sistema hidráulico de la tubería.

Tipo

Bomba para aguas residuales en modelo monobloc con motor normalizado para instalación en seco estacionaria.

Aplicación

Impulsión de

  • Agua bruta
  • Aguas residuales con residuos fecales según EN 12050-1
  • Agua sucia

Equipo/función

  • Electrodo externo de varilla opcional para el control de la sección impermeable

Suministro

  • Grupo monobloc con motor normalizado en ejecución de corriente trifásica sin cable de conexión
  • Escuadra de fijación instalada en la conexión de impulsión para la sujeción del equipo de elevación
  • Instrucciones de instalación y funcionamiento

Designación

Ejemplo:

Wilo-RexaBloc RE 08.52W-260DAH132M4

RexaBloc

Bomba para aguas residuales como grupo monobloc con motor normalizado montado

RE

Serie

08

Diámetro nominal conexión de impulsión, DN 80

52

Índice de potencia

W

Tipo de rodete:

W = rodete vortex

D = rodete de tres canales

260

Diámetro de rodete

D

Ejecución del orificio de la brida:

D = DIN

A = ANSI

A

Ejecución con materiales estándar

H

Tipo de instalación:

H = horizontal

V = vertical

132M

Tamaño del motor normalizado

4

Número de polos (velocidad nominal del sistema hidráulico)

Datos técnicos

  • Alimentación eléctrica: 3~ 400 V, 50 Hz
  • Modo de funcionamiento: S1
  • Tipo de protección: IP55
  • Clase de aislamiento: F
  • Temperatura del fluido: 3…70 °C
  • Temperatura ambiente: 3…40 °C
  • Clase de eficiencia de motor: IE3

Materiales

  • Carcasa hidráulica: EN-GJL 250
  • Rodete: EN-GJL 250
  • Eje hidráulico: Acero inoxidable 1.4021
  • Soporte del cojinete: EN-GJL-250
  • Juntas estáticas: NBR
  • Junta del lado de la bomba: SiC/SiC
  • Junta lado motor: NBR
  • Carcasa del motor: EN-GJL-250

Descripción/tipo

Bomba para aguas residuales en modelo monobloc con motor normalizado montado para instalación en seco horizontal en funcionamiento continuo.

Sistema hidráulico

Sistema hidráulico con bocas axiales de aspiración, bocas radiales de impulsión y soporte del cojinete como unidad cerrada. Las conexiones se ejecutan como conexiones embridadas.

Sellado

Soporte del cojinete con cámara de obturación y cámara de fuga para la entrada de fluidos a través del sellado. Sellado en el lado de fluidos mediante un cierre mecánico independiente del sentido de giro y sellado en el lado del motor como un anillo retén radial. La cámara de obturación está llena de aceite blanco medicinal y la cámara de fuga está cerrada respecto al motor. Opcionalmente, la cámara de obturación se puede controlar con un electrodo externo de varilla.

Motor

Motor normalizado IEC en estructura B5 como motor trifásico con clase de eficiencia del motor IE3.

Diagrama general

Wilo-RexaBloc RE

Descargas

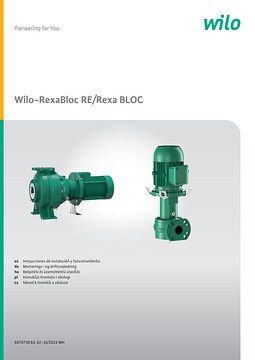

Wilo-RexaBloc RE
