Wilo-Sub TWI 6

Descripción de las series

Ventajas

  • Larga vida útil gracias al acero inoxidable resistente a la corrosión, opcional en calidad V4A
  • Motores y materiales configurables individualmente para el funcionamiento fiable en todos los casos de uso
  • Ejecuciones para agua potable con homologación ACS
  • Gran flexibilidad gracias a las ejecuciones de 4, 6, 8 y 10 pulgadas
  • Rango de caudal de 1 a 250 m³/h

Tipo

Bomba sumergible multietapas de 6" en modelo con tirante para la instalación vertical u horizontal

Aplicación

  • Para el abastecimiento de agua y de agua potable desde perforaciones y cisternas
  • Abastecimiento de agua para uso industrial
  • Para el abastecimiento de agua comunitario, riego por aspersión e irrigación
  • Aumento de presión
  • Bajada del nivel de agua
  • Para la impulsión del agua en aplicaciones industriales
  • Para la impulsión de agua sin componentes de fibra larga ni abrasivos

Equipo/función

  • Bomba sumergible multietapas con rodetes radiales o semiaxiales
  • Válvula antirretorno integrada
  • Acoplamiento NEMA
  • Motor trifásico
  • Motores herméticamente sellados
  • Motores rebobinables

Suministro

  • Conjunto hidráulico y motor ya montados
  • 4/5/10 m de cable de conexión homologado para el uso con agua potable (sección: 4x2,5 mm2 o 4x4 mm2)
  • Instrucciones de instalación y funcionamiento

Designación

Ejemplo:

Wilo-Sub TWI 6.18-04-C-SD

TWI

Bomba sumergible

6

Diámetro del conjunto hidráulico en pulgadas ["]

18

Caudal nominal [m3/h]

04

Número de etapas del conjunto hidráulico

C

Generación de series

I

Camisa del motor de acero 1.4571 conexión de motor a través de enchufe plano

SD

Tipo de arranque Sin = arranque directo SD = arranque en estrella-triángulo

Datos técnicos

  • Alimentación eléctrica: 3~400 V, 50 Hz
  • Modo de funcionamiento sumergido: S1
  • Temperatura del fluido: 3-30 °C
  • Flujo mínimo en el motor:
    • Motores herméticamente sellados: 0,08 - 0,16 m/s
    • Motores rebobinables (SD-R); 0,1 – 0,5 m/s (según el tipo)
  • Contenido máx. de arena: 50 g/m3
  • Numero máx. de arranques: 20/h
  • Profundidad de inmersión máx.:
    • Motores herméticamente sellados: 350 m
    • Motores rebobinables: 100 m
  • Tipo de protección: IP68
  • Conexión de impulsión: Rp 2½ - Rp 3

Materiales

  • Carcasa hidráulica: Acero inoxidable 1.4301
  • Rodetes: Acero inoxidable 1.4301
  • Eje del conjunto hidráulico: Acero inoxidable 1.4057
  • Carcasa del motor: EN-GJL o acero inoxidable 1.4301
  • Eje de motor: Acero inoxidable 1.4305 o 1.4301

Descripción/tipo

Bomba sumergible con autorización ACS para instalación horizontal o vertical.

Conjunto hidráulico

Bomba sumergible multietapas con conexión NEMA de 4" o 6" y rodetes radiales o semiaxiales en módulo. Válvula antirretorno integrada. Todas las piezas en contacto con el fluido están fabricadas con materiales resistentes a la corrosión.

Motor

Motor trifásico para arranque directo y en estrella-triángulo Motor obturado, sellado herméticamente, con bobinado aislado con barniz, impregnado de resina, o motor rebobinable con bobinado aislado con PVC, cojinete autolubricante, con llenado de agua-glicol.

Refrigeración

El motor se refrigera mediante el fluido. El motor siempre se debe utilizar sumergido. Se deben respetar los valores límite de la temperatura máxima del fluido y de la velocidad mínima de flujo. La instalación vertical se puede realizar opcionalmente con o sin camisa de refrigeración. En cambio, la instalación horizontal siempre debe contar con una camisa de refrigeración.

Revestimiento de presión

El revestimiento de presión permite montar el complemento directamente en el sistema de tuberías. En este caso, no hay ninguna válvula antirretorno instalada de serie. La presión máxima de entrada es de 10 bar.

Diagrama general

Sub TWI 6

Descargas

Wilo-EMU D/DCH/K/KD/KM/NK/SCH / Wilo-Sub TWI/TWU / Wilo-Zetos K8

Referencia 6080455
Edición 1702
Número de versión 02
Formato de página A4
Número de páginas 71

PDF (1 MB)

Descargar

Wilo-EMU

Referencia 6080454
Edición 1702
Número de versión 01
Formato de página A4
Número de páginas 8

PDF (427 kB)

Descargar

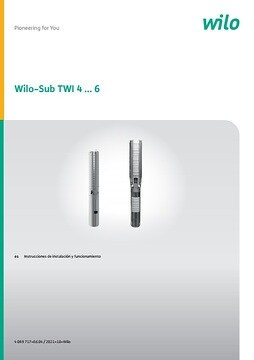

Wilo-Sub TWI 4-6
