Wilo-Yonos PICO-D

Descripción de las series

Ventajas

  • Indicador LED para el ajuste del valor de consigna en incrementos de 0,1 m y para la indicación del consumo actual
  • Conexión eléctrica sin necesidad de utilizar herramientas gracias al conector Wilo
  • Función especial de purga de la bomba por cada bomba
  • Bomba doble para funcionamiento individual (Δp-c, Δp-v y velocidad constante) o funcionamiento en paralelo (Δp-c y velocidad constante)
  • Par de arranque elevado que permite un arranque seguro

Tipo

Bomba circuladora doble de rotor húmedo con racor, motor EC resistente al bloqueo y regulación electrónica de la potencia integrada.

Aplicación

Todos los sistemas de calefacción por agua caliente, aplicaciones de climatización, sistemas industriales de circulación.

Equipo/función

Modos de funcionamiento

  • Presión diferencial constante
  • Presión diferencial variable
  • Velocidad constante (3 características de regulación)

Funciones manuales

  • Ajuste del modo de funcionamiento según la aplicación
  • Ajuste de la potencia de la bomba (altura de impulsión)
  • Ajuste de la velocidad constante
  • Función de purga
  • Reinicio manual

Funciones automáticas

  • Adaptación continua de potencia dependiendo del modo de funcionamiento
  • Reinicio automático
  • Detección de marcha en seco automática

Funciones de indicación y aviso

  • Indicación del consumo de potencia en W
  • Indicación de la altura de impulsión durante el ajuste
  • Visualización de indicaciones de avería (códigos de fallo)
  • Indicación de la función de ventilación de la bomba o de reinicio activada manualmente

Equipo

  • Conexión eléctrica rápida con conector Wilo
  • Función de purga
  • Reinicio manual
  • Motor resistente al bloqueo
  • Filtro de partículas

Funcionamiento con bomba doble

  • Funcionamiento principal/reserva (conmutación automática en caso de avería/alternancia de bombas por tiempo). En caso de que la bomba doble se deba poner en funcionamiento principal/reserva, el modo de regulación y la altura de impulsión o la velocidad C1, C2, C3 deben estar ajustados de manera idéntica.
  • Funcionamiento en paralelo (conexión y desconexión de carga punta con rendimiento optimizado). En caso de que la bomba doble se deba poner en funcionamiento de adición/carga punta, el modo de regulación Δp-c debe estar ajustado con la misma altura de impulsión o la velocidad constante con la misma velocidad C1, C2, C3.
  • Para la conmutación de las bombas, por ejemplo en caso de una avería, será necesario un cuadro adicional.

Suministro

  • Bomba
  • Conector Wilo
  • Juntas
  • Instrucciones de instalación y funcionamiento

Designación

Ejemplo:

Wilo-Yonos PICO-D 30/1-6

Yonos PICO

Bomba de alta eficiencia (bomba roscada), con regulación electrónica

-D

Bomba doble

30/

Diámetro nominal de conexión

1-6

Rango de altura de impulsión nominal [m]

Datos técnicos

  • Temperatura del fluido desde -10 °C hasta +95 °C
  • Alimentación eléctrica 1~230 V, 50 Hz
  • Tipo de protección IPX2D
  • Conexión roscada Rp 1¼
  • Presión de trabajo máx. 10 bar

Diagrama general

Yonos PICO-D

Descargas

Wilo-Yonos PICO-D

Referencia 4238101
Edición 1910
Número de versión 01
Formato de página 148.5 x 209.9 mm
Número de páginas 9

PDF (362 kB)

Descargar

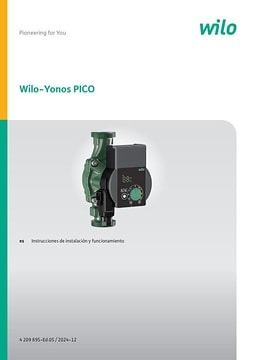

Wilo-Yonos PICO
