Wilo-Zeox FIRST

Descripción de las series

Características especiales/ventajas del producto

  • Sistema hidráulico de alta eficiencia y motor IE3 de alta eficiencia de serie con sensor PTC
  • Juego de bombas con acoplamiento rígido de serie entre el motor y el sistema hidráulico y con cierre mecánico
  • El dispositivo de lavado de bypass de serie garantiza una prolongada vida útil del cierre mecánico
  • Ingeniosa colocación de la brida y casquillo del prensaestopas bajo consulta
  • Rodete de bronce bajo demanda para una gran fiabilidad

Tipo

Bomba centrífuga de alta presión de aspiración normal y alta eficiencia

Aplicación

  • Irrigación
  • Abastecimiento y grupos de presión
  • Abastecimiento de agua para equipos contra incendios
  • Calefacción, climatización, refrigeración

Equipo/función

  • Motor IE3 de serie y de alta eficiencia
  • Dispositivo de lavado mediante tubería bypass para una vida útil prolongada
  • Prensaestopas bajo consulta; se puede sustituir sin necesidad de desmontar la bomba gracias a su exclusivo diseño "Twinner System"

Suministro

  • Sistema de bombeo horizontal con motor, acoplamiento, placa base y bomba o bien
  • Sistema de bombeo vertical con motor, acoplamiento y bomba
  • Instrucciones de instalación y funcionamiento

Designación

Ejemplo:

Zeox FIRST V9004/A-75-2-S20-S6D6/B

Zeox FIRST

Módulo de bomba centrífuga de alta presión, multietapas y de aspiración normal.

V o H

Construcción en vertical u horizontal

90

Caudal Q en m3/h

04

Número de rodetes

A

Tipo de rodete (construcción en V)

75

Potencia del motor (en kW)

2

Motor de 2 polos

S20

Variantes de construcción: Ninguna indicación = construcción estándar, rodetes en bronce: L1, prensaestopas: S20

S6D6

Variantes con otras alineaciones de brida y eje Ninguna indicación = alineación estándar, SXDX

B

Índice del desarrollo técnico

Datos técnicos

  • Alimentación eléctrica 3~400 V, 50 Hz
  • Máx. presión de entrada: 6 bar para la construcción en vertical y 16 bar para la construcción en horizontal
  • Máx. rango de temperaturas del fluido de -5 °C a +90 °C
  • Máx. temperatura ambiente de -10 °C a +40 °C
  • Máx. presión de trabajo: 27 bar para la construcción en vertical, 55 bar para la construcción en horizontal DN 80 y 50 bar para la construcción en horizontal DN 100
  • Tipo de protección: IP 55
  • Conexiones del lado de presión y de aspiración: DN 80 y DN 100 para la construcción en vertical, DN 65, DN 80, DN 100, DN 150 para la construcción en horizontal

Materiales

  • Carcasa de la bomba y acoplamiento en fundición gris con recubrimiento de alta calidad para una gran resistencia a la corrosión
  • Placa base y soporte del motor en acero con recubrimiento de alta calidad para una gran resistencia a la corrosión
  • Carcasa escalonada y coronas de álabes en fundición gris y rodetes en fundición gris con revestimiento de cataforesis
  • Juntas de la carcasa escalonada en NBR
  • Cojinete de deslizamiento en bronce
  • Eje en acero al carbono o acero inoxidable
  • Anillos deslizantes y anillos estáticos del cierre mecánico: Carburo de wolframio/carbono
  • Juntas mecánicas en NBR/PTFE
  • Juntas PTFE

Diagrama general

Zeox FIRST

Descargas

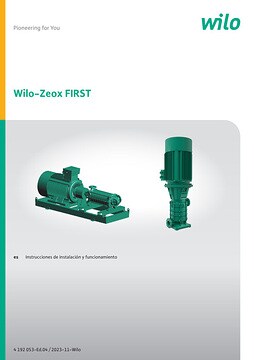

Wilo-Zeox FIRST
