Yonos PICO 25/1-5-130

Ficha técnica

Datos hidráulicos
  • Presión máxima de trabajo PN
    10 bar
  • Altura máxima de impulsión H
    5.00 m
  • Caudal máximo Q
    3.2 m³/h
  • Altura de entrada mínima a 50 °C
    0.5
  • Altura de entrada mínima a 95 °C
    3
  • Altura de entrada mínima a 110 °C
    10
  • Temperatura mínima del fluido Tmin
    -10 °C
  • Temperatura máxima del fluido Tmax
    95 °C
  • Temperatura ambiente mínima Tmin
    -10 °C
  • Temperatura ambiente máxima Tmax
    40 °C
Datos del motor
  • Índice de eficiencia energética (IEE)
    0.20
  • Alimentación eléctrica
    1~230 V ±10%, 50/60 Hz
  • Velocidad mínima nmin
    800 rpm
  • Velocidad máxima nmax
    3800 rpm
  • Consumo de potencia (mín.) P1 min
    4.0 W
  • Entrada de corriente P1 máx. P1 max
    33.0 W
  • Emisión de interferencias
    EN 61000-6-3
  • Resistencia a interferencias
    EN 61000-6-2
  • Compatibilidad electromagnética
    EN 61800-3
  • Prensaestopas
    1 x PG11
  • Clase de aislamiento
    F
  • Tipo de protección
    IPX2D
Materiales
  • Carcasa de la bomba
    EN-GJL-200
  • Rodete
    PP-GF40
  • Eje
    1.4122
  • Material del cojinete
    Grafito de carbón
Dimensiones de instalación
  • Conexión de tubería del lado de impulsión RPD
    G 1½
  • Conexión de tubería del lado de aspiración RPS
    G 1½
  • Longitud entre roscas l0
    130 mm
Información de pedidos
  • Marca
    Wilo
  • Denominación del producto
    Yonos PICO 25/1-5-130
  • Número EAN
    4048482758541
  • Referencia
    4215522
  • Peso neto aproximado m
    2 kg
  • Peso bruto aproximado m
    1.9 kg
  • Longitud con embalaje
    194 mm
  • Altura con embalaje
    105 mm
  • Ancho sin embalaje
    174 mm
  • Propiedades del embalaje
    Embalaje de venta
  • Tipo de embalaje
    Caja de cartón
  • Cantidad mínima de pedido
    1

Texto de especificación

Bomba de alta eficiencia Wilo-Yonos PICO, con regulación electrónica. Bomba circuladora de rotor húmedo exenta de mantenimiento, con conexión roscada, provista de motor síncrono resistente al bloqueo con tecnología ECM y regulación electrónica de potencia integrada para una regulación continua de la presión diferencial. Apta para todas las aplicaciones de calefacción y climatización. Se puede seleccionar el modo de regulación que se desee conforme a la aplicación de calefacción de suelo radiante / de radiadores.

De serie con:

  • Modos de regulación preseleccionables para un ajuste óptimo de la carga Constante de presión diferencial (Δp-c), presión diferencial variable (Δp-v), velocidad constante (3 características de regulación)
  • Protección de motor integrada
  • Indicación mediante LED para ajustar el valor de consigna y visualizar el consumo actual en vatios
  • Función de desbloqueo automático
  • Función de ventilación de la bomba manual para la purga del compartimento del motor
  • Rearranque manual
Datos de funcionamiento
  • Fluido
    Water
  • Presión máxima de trabajo PN
    10 bar
  • Altura de entrada mínima a 50 °C
    0.5
  • Altura de entrada mínima a 95 °C
    3
  • Altura de entrada mínima a 110 °C
    10
Datos del motor
  • Índice de eficiencia energética (IEE)
    0.20
  • Emisión de interferencias
    EN 61000-6-3
  • Resistencia a interferencias
    EN 61000-6-2
  • Alimentación eléctrica
    1~230 V, 50/60 Hz
  • Entrada de corriente P1 máx. P1 max
    33.0 W
  • Velocidad mínima nmin
    800 rpm
  • Velocidad máxima nmax
    3800 rpm
  • Tipo de protección del motor
    IPX2D
  • Prensaestopas
    1 x PG11
Materiales
  • Carcasa de la bomba
    EN-GJL-200
  • Rodete
    PP-GF40
  • Eje
    1.4122
  • Material del cojinete
    Grafito de carbón
Dimensiones de instalación
  • Conexión de tubería del lado de aspiración RPS
    G 1½
  • Conexión de tubería del lado de impulsión RPD
    G 1½
  • Longitud entre roscas l0
    130 mm
Información de pedidos
  • Marca
    Wilo
  • Denominación del producto
    Yonos PICO 25/1-5-130
  • Peso neto aproximado m
    2 kg
  • Referencia
    4215522

Dimensiones y planos de dimensiones

4215522_ConGraph_yonos_pico_row_130__dim_01_1708

4215522_ConGraph_yonos_pico_row_130__dim_01_1708
4215522_ConGraph_yonos_pico_row_130__dim_01_1708

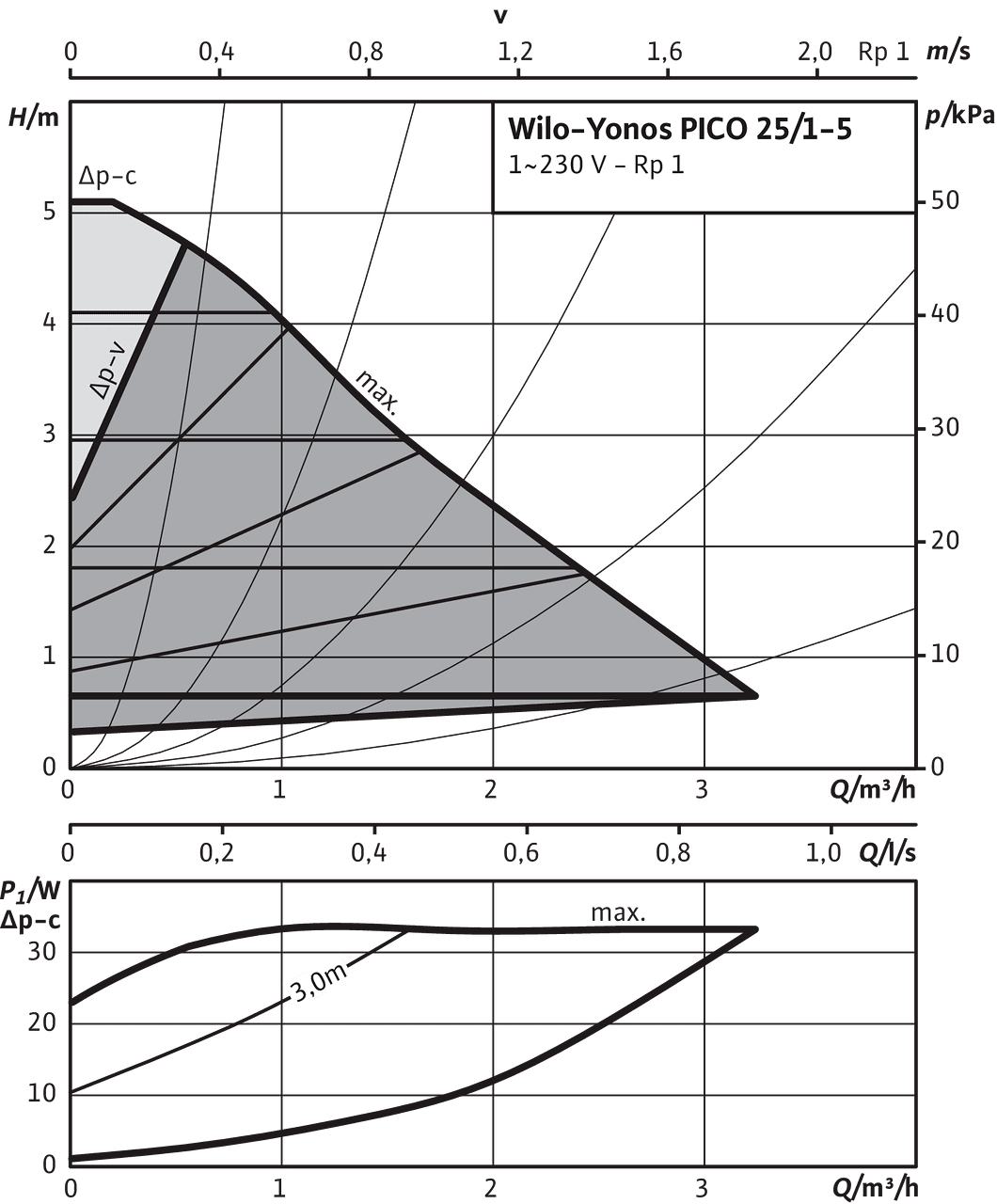

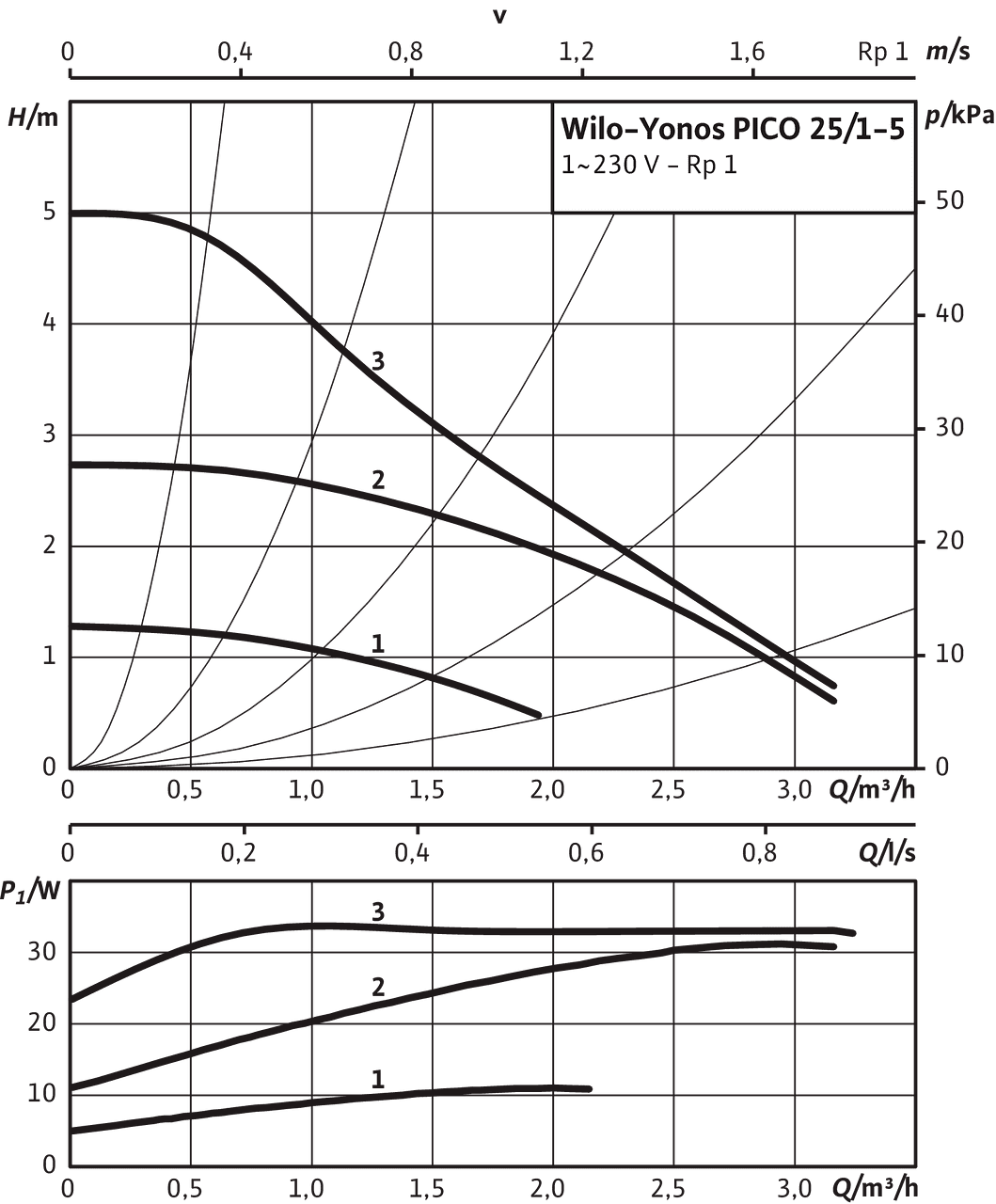

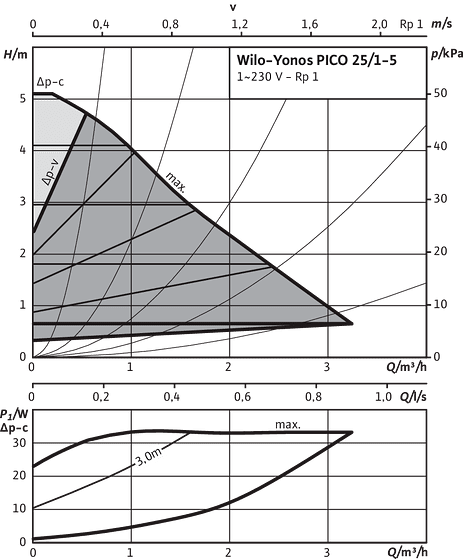

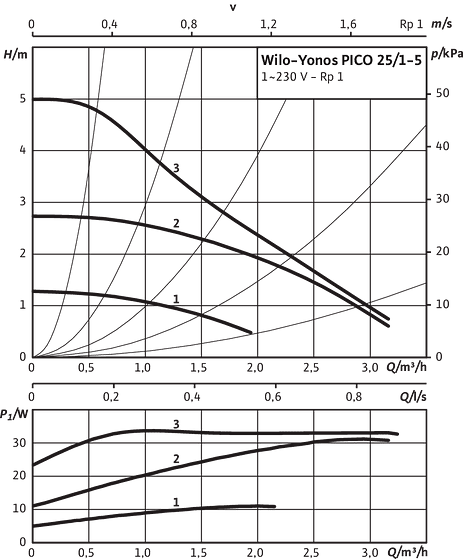

Curvas características

Yonos PICO 25/1-5, Δp-v (variable)

Yonos PICO 25/1-5, Δp-v (variable)

Yonos PICO 25/1-5, Δp-c (constant)

Yonos PICO 25/1-5, Δp-c (constant)
Yonos PICO 25/1-5, Δp-v (variable)
Yonos PICO 25/1-5, Δp-c (constant)

Información de pedido

Information for order placements
  • Marca
    Wilo
  • Denominación del producto
    Yonos PICO 25/1-5-130
  • Número EAN
    4048482758541
  • Referencia
    4215522
  • Peso bruto aproximado m
    1.9 kg
  • Peso neto aproximado m
    2 kg
  • Longitud total L
    138.0 mm
  • Altura sin embalaje H
    102 mm
  • Color
    Verde
  • Propiedades del embalaje
    Embalaje de venta
  • Tipo de embalaje
    Caja de cartón
  • Número por capa
    24
  • Ancho sin embalaje L
    131.0 mm
  • Cantidad mínima de pedido
    1
  • Número por palé
    198
